Cosa fare quando il ventilatore EBM Papst R4D500-RA03-01 smette di funzionare ad alte temperature?

Se il ventilatore EBM Papst R4D500-RA03-01 smette di funzionare ad alte temperature, occorre scollegare l’alimentazione, mettere in sicurezza il dispositivo contro il riavvio, lasciare raffreddare il motore e successivamente controllare la temperatura ambiente, la libera circolazione dell’aria, l’alimentazione trifase, il collegamento stella-triangolo, lo stato della girante e il circuito della protezione termica TOP. Non bisogna limitarsi a riavviare il ventilatore. L’arresto può essere causato da sovraccarico, surriscaldamento del motore, un punto di funzionamento non corretto oppure da un guasto elettrico o meccanico in fase di sviluppo.

Il modello R4D500-RA03-01 è un ventilatore industriale trifase destinato all’installazione in impianti e apparecchiature fisse. È responsabile del trasporto dell’aria, pertanto il suo arresto può provocare rapidamente un peggioramento del raffreddamento della macchina, un aumento della temperatura di altri componenti e l’arresto del processo produttivo.

Il ventilatore EBM Papst R4D500-RA03-01 si arresta dopo essersi riscaldato, funziona in modo irregolare o attiva la protezione termica? Affida il dispositivo alla diagnostica e alla riparazione. Verificheremo la parte elettrica e meccanica e aiuteremo a stabilire se la causa del guasto è il motore, la girante, l’alimentazione o le condizioni di funzionamento dell’impianto.

Chiama: +48 717 500 983

Perché il ventilatore EBM Papst R4D500-RA03-01 si spegne ad alte temperature?

L’arresto del ventilatore durante i periodi di caldo non significa necessariamente che il motore sia danneggiato in modo permanente. Una delle possibili cause è l’intervento della protezione termica TOP, che reagisce al surriscaldamento o al sovraccarico. Tuttavia, se questi spegnimenti si ripetono, è necessario individuarne la causa reale. Il ripristino ripetuto del sistema senza una diagnosi può aggravare il danno.

Qual è la temperatura di funzionamento ammessa per il ventilatore?

L’intervallo di temperatura ambiente ammesso durante il funzionamento del ventilatore EBM Papst R4D500-RA03-01 è compreso tra -40°C e +55°C. Il superamento del limite superiore oppure il funzionamento in un luogo in cui l’aria calda non viene evacuata efficacemente aumenta il rischio di surriscaldamento del motore.

In pratica, la temperatura direttamente in prossimità del ventilatore può essere superiore a quella misurata nel capannone. Un involucro chiuso, la vicinanza a elementi che generano calore, uno scambio d’aria limitato o il ricircolo di aria calda possono causare il superamento locale delle condizioni di funzionamento ammesse.

Il ventilatore è progettato per il servizio continuo S1, ma esclusivamente entro i parametri definiti per il dispositivo. Il funzionamento continuo non significa che il motore possa operare in sicurezza a qualsiasi temperatura, con il flusso d’aria bloccato o in condizioni di carico eccessivo.

Come funziona la protezione termica TOP?

Il ventilatore dispone di un interruttore termico di sovraccarico TOP. Questo elemento deve essere correttamente integrato nel circuito di comando affinché l’intervento termico interrompa efficacemente il funzionamento del dispositivo e protegga il motore da un ulteriore aumento della temperatura.

Dopo il raffreddamento, il ventilatore può tornare nuovamente operativo. Tuttavia, il sistema di comando deve impedire un riavvio automatico incontrollato. La persona che esegue l’ispezione potrebbe entrare in contatto con la girante in rotazione se il dispositivo si avvia automaticamente dopo la diminuzione della temperatura.

L’intervento della protezione TOP deve essere considerato un’indicazione della presenza di condizioni di funzionamento anomale. Le possibili cause includono:

• temperatura ambiente troppo elevata,
• raffreddamento insufficiente del motore,
• flusso d’aria limitato,
• sovraccarico dovuto alle condizioni di funzionamento dell’impianto,
• sporco o blocco della girante,
• problemi con l’alimentazione trifase,
• collegamento elettrico non corretto,
• guasto meccanico che aumenta la resistenza al movimento.

Un punto di funzionamento non corretto può causare il surriscaldamento del ventilatore?

Sì. Il ventilatore può essere elettricamente efficiente e, nonostante ciò, funzionare in condizioni che provocano sovraccarico e aumento della temperatura del motore. In questo caso è necessario verificare il punto di funzionamento reale dell’intero impianto e non soltanto il ventilatore.

Nel punto di massima efficienza, il modello R4D500-RA03-01 raggiunge una portata d’aria di circa 5520 m³/h e un incremento di pressione totale di circa 527 Pa. Secondo i dati ErP, il rendimento totale è pari al 53,4% e la classe di efficienza è N62.

Condotti ostruiti, filtri sporchi, serrande chiuse, un’installazione non corretta o resistenze al flusso eccessive possono modificare il punto di funzionamento del ventilatore. Ciò può causare una diminuzione delle prestazioni, un aumento del carico, un peggioramento del raffreddamento e un aumento della temperatura del motore.

Durante la diagnostica è quindi necessario rispondere a due domande separate: il ventilatore funziona correttamente e l’impianto gli garantisce condizioni di funzionamento adeguate?

In che modo lo sporco sulla girante influisce sulla temperatura e sul funzionamento del ventilatore?

Il modello R4D500-RA03-01 dispone di una girante a sette pale con diametro nominale di 500 mm, realizzata in materiale plastico PP. I depositi che si accumulano in modo irregolare sulle pale possono provocare lo sbilanciamento degli elementi rotanti.

Le conseguenze tipiche dello sbilanciamento includono:

• vibrazioni e oscillazioni della girante,
• aumento del livello di rumore,
• carico aggiuntivo sui cuscinetti a sfere,
• aumento delle resistenze meccaniche,
• usura accelerata dei fissaggi e dei componenti del motore,
• aumento della temperatura di funzionamento.

Il ventilatore non deve trasportare aria contenente particelle abrasive, grandi quantità di polvere, corpi solidi o contaminanti fortemente corrosivi. Non è inoltre consentito il funzionamento con la girante sbilanciata, ad esempio a causa dell’accumulo di sporco o di ghiaccio.

Per la pulizia non devono essere utilizzate idropulitrici, getti d’acqua diretti, utensili affilati né prodotti contenenti acidi, alcali o solventi. Una pulizia non corretta può danneggiare la girante, l’isolamento, i collegamenti elettrici o gli elementi di protezione.

Cosa controllare dopo l’arresto del ventilatore e quando richiedere una riparazione?

Come procedere in sicurezza subito dopo un guasto del ventilatore?

Dopo l’arresto del ventilatore non bisogna tentare immediatamente di riavviarlo. Per prima cosa è necessario mettere in sicurezza la macchina e stabilire se l’arresto è stato causato dall’intervento della protezione termica, da un problema elettrico o da un blocco meccanico.

• Scollegare la tensione di alimentazione.
• Mettere in sicurezza il dispositivo contro il riavvio.
• Attendere che il motore si raffreddi.
• Controllare che la girante non sia bloccata e che non presenti danni visibili.
• Misurare la temperatura nel punto in cui è installato il ventilatore.
• Controllare la libera circolazione dell’aria nei condotti, nei filtri, all’ingresso e all’uscita.
• Controllare il circuito della protezione termica TOP.
• Prima del riavvio, individuare la causa del surriscaldamento o del sovraccarico.

Il semplice raffreddamento del motore non elimina la causa del problema. Se il ventilatore funziona per un certo periodo, poi si arresta e riparte dopo la diminuzione della temperatura, si tratta di un importante segnale diagnostico che indica un problema termico o di sovraccarico.

Come eseguire la diagnostica elettrica del ventilatore EBM Papst?

Il ventilatore è dotato di un motore M4D138-HF progettato per l’alimentazione trifase. Può funzionare a 230 V con collegamento a triangolo oppure a 400 V con collegamento a stella, con una frequenza di 50 Hz.

I principali parametri nominali comprendono:

• velocità nominale di 1370 giri/min,
• potenza assorbita di 1520 W,
• corrente nominale di 5,04 A a 230 V,
• corrente nominale di 2,91 A a 400 V,
• corrente di avviamento di 24 A a 230 V,
• corrente di avviamento di 14 A a 400 V.

Durante la diagnostica è necessario verificare:

• la conformità della tensione con i dati della targhetta,
• la presenza di tutte e tre le fasi,
• i valori delle tensioni tra le fasi,
• il corretto collegamento stella-triangolo,
• lo stato dei morsetti, dei cavi e dei collegamenti,
• la continuità e lo stato del collegamento di protezione PE,
• la sequenza delle fasi e il senso di rotazione,
• il corretto inserimento della protezione TOP nel circuito di comando.

Il senso di rotazione corretto è orario, osservando dal lato del rotore. Il senso può essere modificato invertendo due fasi. Un senso di rotazione non corretto riduce le prestazioni dell’impianto e può impedire una corretta dissipazione del calore nonostante il motore sia in funzione.

Il produttore consente la regolazione della velocità tramite convertitore di frequenza esclusivamente previa consultazione e a condizione di utilizzare filtri sinusoidali attivi su tutti i poli. Un’alimentazione non corretta tramite inverter può aumentare le sollecitazioni sull’isolamento e il riscaldamento del motore.

La velocità massima di funzionamento sicuro è stata definita in 1700 giri/min a una temperatura di 60°C. Durante la regolazione è necessario controllare la temperatura del motore e non superare la velocità ammessa.

Come controllare la girante, i cuscinetti e la libera circolazione dell’aria?

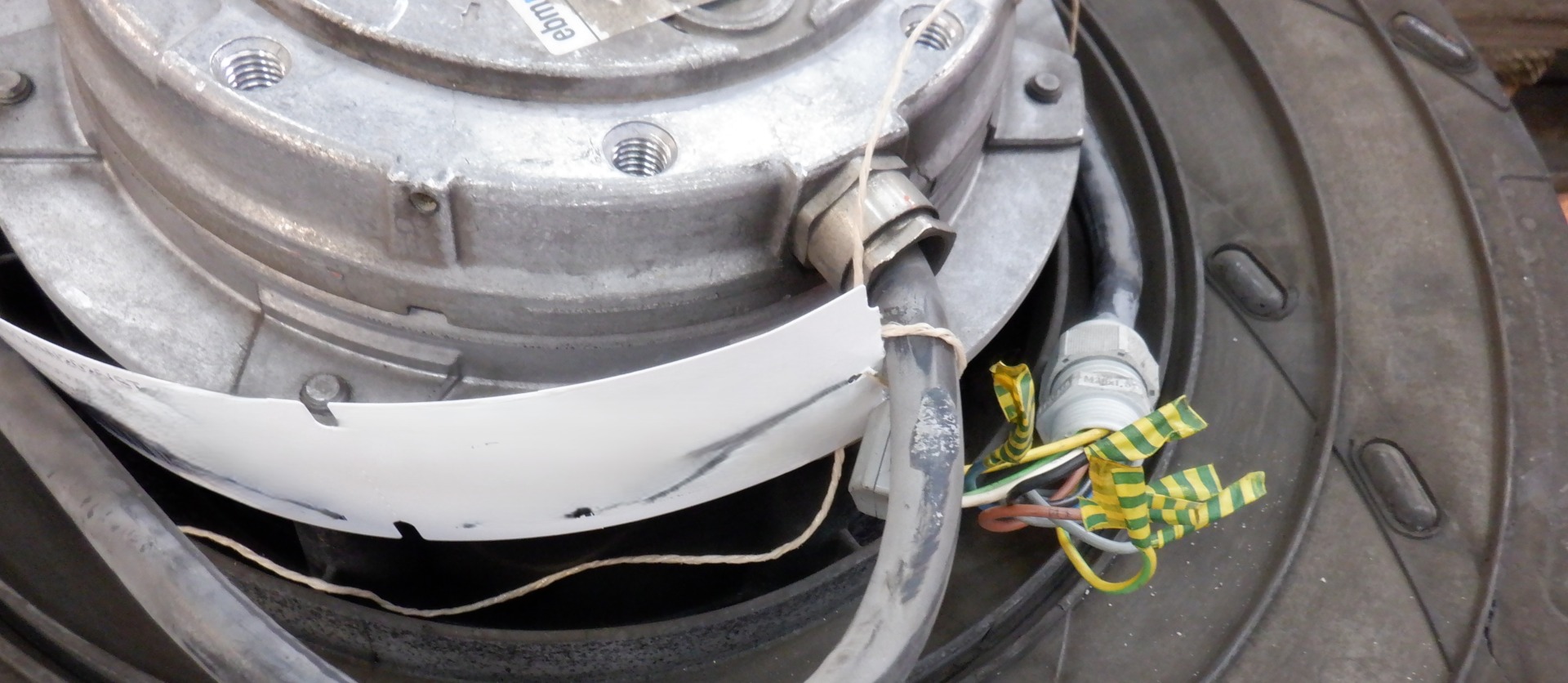

Dopo aver spento e messo in sicurezza il dispositivo, è necessario effettuare un’ispezione della parte meccanica. Occorre prestare particolare attenzione alle pale della girante, al fissaggio del ventilatore, all’alloggiamento, ai cuscinetti, ai cavi e ai fori di scarico della condensa.

Controllo della girante

È necessario verificare che le pale non siano sporche, deformate, incrinate o ricoperte da uno strato irregolare di depositi. La girante non deve sfregare contro elementi fissi né essere bloccata da corpi estranei.

Controllo dei cuscinetti e del fissaggio

Rumore, vibrazioni, gioco percepibile o funzionamento irregolare possono indicare un problema meccanico. Il funzionamento prolungato di un ventilatore con forti vibrazioni può provocare danni ai cuscinetti, alla girante, ai fissaggi o al motore.

Controllo del flusso d’aria

È necessario controllare l’ingresso, l’uscita, i condotti, i filtri e le serrande. Una limitazione del flusso può provocare contemporaneamente una riduzione delle prestazioni di raffreddamento e un aumento della temperatura del motore. Sono inoltre importanti le condizioni di installazione e la possibilità di evacuare l’aria calda all’esterno dell’alloggiamento della macchina.

Controllo dello scarico della condensa

Il ventilatore può essere montato in qualsiasi posizione, ma i fori di scarico della condensa sul lato del rotore e dello statore devono rimanere liberi. Uno scarico ostruito può favorire l’accumulo di umidità all’interno del dispositivo.

Come riconoscere i sintomi di guasto più comuni del ventilatore EBM Papst R4D500-RA03-01?

Sintomo del guasto	Possibili cause	Interventi diagnostici consigliati
Il ventilatore si arresta dopo essersi riscaldato	Intervento della protezione termica TOP, temperatura ambiente troppo elevata, raffreddamento insufficiente o sovraccarico.	Lasciare raffreddare il motore. Controllare la temperatura ambiente, le condizioni di raffreddamento, il punto di funzionamento dell’impianto e le possibili cause di sovraccarico.
Il motore non gira nonostante sia presente l’alimentazione	Blocco meccanico, collegamento errato, mancanza di una fase o guasto interno.	Scollegare il dispositivo dalla tensione e metterlo in sicurezza contro il riavvio. Controllare la girante, i cavi, le fasi e i collegamenti elettrici.
Il ventilatore non si avvia dopo il collegamento	Tensione non corretta, mancanza di una fase, cavi danneggiati o collegamento stella-triangolo errato.	Controllare la presenza e il valore della tensione, tutte le fasi, lo stato dei cavi, il collegamento di protezione PE e la conformità del collegamento allo schema del dispositivo.
La girante funziona in modo irregolare o vibra	Sbilanciamento degli elementi rotanti, generalmente causato da depositi sulle pale.	Controllare e pulire correttamente la girante. Se le vibrazioni persistono, affidare il dispositivo a un servizio di assistenza per una valutazione.
Il ventilatore funziona, ma le prestazioni di raffreddamento sono troppo basse	Senso di rotazione errato, impianto ostruito, filtri sporchi, elevata resistenza al flusso o punto di funzionamento non corretto.	Controllare il senso di rotazione, i condotti, i filtri, l’ingresso e l’uscita dell’aria, le resistenze dell’impianto e il punto di funzionamento effettivo del ventilatore.
Il motore si surriscalda eccessivamente	Temperatura ambiente troppo elevata, raffreddamento insufficiente, sovraccarico, alimentazione non corretta, collegamento errato degli avvolgimenti o maggiore resistenza meccanica.	Controllare la temperatura nel luogo di installazione, il flusso d’aria, la tensione, la corrente assorbita, il collegamento stella-triangolo e lo stato degli elementi meccanici.

Quando è necessario il servizio di assistenza per il ventilatore EBM Papst?

Una diagnostica professionale del ventilatore è particolarmente consigliata quando:

• il ventilatore si arresta ripetutamente ad alte temperature,
• la protezione TOP interviene nonostante il miglioramento delle condizioni di raffreddamento,
• il motore non si avvia nonostante l’alimentazione corretta,
• il dispositivo assorbe una corrente non corretta,
• la girante funziona in modo irregolare o genera forti vibrazioni,
• i cuscinetti sono rumorosi o presentano gioco,
• sono visibili danni ai cavi, ai morsetti o all’isolamento,
• la pulizia e la rimozione delle ostruzioni dell’impianto non risolvono il problema,
• non è possibile determinare in sicurezza la causa del guasto sul posto.

L’entità della riparazione del ventilatore EBM Papst deve essere determinata soltanto dopo la diagnostica. Occorre valutare sia la parte elettrica sia quella meccanica e verificare se la causa del guasto non si trovi nel sistema di comando o nell’impianto di ventilazione.

Quando si affida il ventilatore al servizio di assistenza, è utile fornire informazioni sulle condizioni in cui si è verificato il problema: temperatura ambiente, tempo di funzionamento prima dell’arresto, tipo di alimentazione, collegamento TOP, vibrazioni, rumori ed eventuali arresti precedenti. Questi dati accelerano l’identificazione del guasto.

Come prevenire ulteriori arresti del ventilatore durante i periodi di caldo?

Il produttore raccomanda di controllare il dispositivo almeno una volta ogni sei mesi. Negli impianti polverosi, soggetti a elevati carichi termici o critici per la continuità della produzione, la frequenza dei controlli deve essere adattata alle reali condizioni di funzionamento.

Il programma di manutenzione preventiva deve comprendere:

• ispezione e pulizia delle pale della girante,
• controllo delle vibrazioni e del livello di rumore,
• controllo del fissaggio del ventilatore,
• controllo dei cavi, dei morsetti e del collegamento PE,
• controllo del circuito di protezione TOP,
• controllo della libera circolazione dell’aria nei condotti e nei filtri,
• controllo dei fori di scarico della condensa,
• misurazione della temperatura nel punto di installazione,
• monitoraggio della corrente assorbita dal motore,
• verifica del senso di rotazione dopo interventi elettrici.

Durante i periodi di alte temperature è opportuno controllare non solo la temperatura del capannone, ma anche quella all’interno del quadro elettrico, dell’alloggiamento della macchina o del condotto in cui opera il ventilatore. Sono infatti le condizioni termiche locali a determinare il carico effettivo sul dispositivo.

In che modo un guasto del ventilatore influisce sulla produzione e sulla sicurezza?

Un ventilatore EBM Papst R4D500 guasto può causare molto più della semplice perdita del flusso d’aria. Se è responsabile del raffreddamento di un azionamento, di un quadro elettrico, di un processo tecnologico o di un’altra apparecchiatura, il suo arresto può innescare una catena di ulteriori guasti.

Le possibili conseguenze includono:

• surriscaldamento di inverter, controllori e alimentatori,
• arresti di emergenza della macchina,
• peggioramento della qualità del processo o del prodotto,
• invecchiamento accelerato dell’isolamento e dell’elettronica,
• danneggiamento di ulteriori componenti,
• fermo di produzione non pianificato,
• aumento dei costi di assistenza e logistica,
• rischio di riavvio incontrollato dopo il raffreddamento.

Per questo motivo, gli arresti ripetuti del ventilatore ad alte temperature non devono essere considerati un comportamento normale. L’intervento della protezione termica protegge il motore, ma allo stesso tempo indica che il dispositivo o l’impianto stanno funzionando al di fuori delle condizioni corrette.
