Come ripristinare il funzionamento del controllore Carel EVD0000T20? Riparazione rapida dell’EVD0000T20 con diagnostica completa

Il controllore CAREL EVD0000T20 può essere ripristinato verificando il circuito di alimentazione a 24 V, gli ingressi dei sensori, entrambi gli stadi di comando delle valvole A e B e la comunicazione RS485/Modbus, quindi riparando i circuiti danneggiati, ripristinando i parametri ed eseguendo un test sotto carico. Il semplice reset del dispositivo o la sostituzione di un sensore non confermano il corretto funzionamento del regolatore a due canali. Una diagnostica completa deve comprendere tutti gli ingressi, i relè, l’interfaccia di comunicazione e le due uscite indipendenti dei motori passo-passo.

Il CAREL EVD0000T20 appartiene alla famiglia EVD Evolution Twin. Viene utilizzato negli impianti frigoriferi, nelle unità condensanti, nei chiller e nei sistemi HVAC/R, nei quali è responsabile del comando delle valvole di espansione elettroniche e della regolazione del surriscaldamento del refrigerante. Un guasto del dispositivo può causare un funzionamento anomalo dell’evaporatore, una riduzione delle prestazioni dell’impianto, allarmi del sistema di supervisione o l’arresto del processo tecnologico.

Hai un Carel EVD0000T20 guasto? Invia il controllore per la diagnostica e verifica se è possibile ripararlo con garanzia. Contatta RGB Elektronika e limita il rischio di un fermo prolungato dell’impianto.

Chiama: +48 717 500 983

Come riconoscere un guasto del CAREL EVD0000T20 e determinarne la causa?

Che cos’è il controllore della valvola di espansione CAREL EVD0000T20?

Il CAREL EVD0000T20 è un regolatore a due canali progettato per comandare valvole di espansione elettroniche dotate di motori passo-passo bipolari. I canali A e B possono posizionare in modo indipendente due valvole EEV ed eseguire la regolazione sulla base dei segnali provenienti dai trasduttori di pressione e dai sensori di temperatura.

La versione EVD0000T20 è una variante universale dotata di comunicazione RS485/Modbus. Il controllore è alimentato a 24 V AC o 24 V DC ed è montato su guida DIN. Il dispositivo supporta ingressi analogici, ingressi digitali e uscite a relè. La configurazione dei parametri e la visualizzazione degli allarmi possono essere eseguite tramite un display opzionale o un’apposita interfaccia di servizio.

Per una corretta regolazione del surriscaldamento, il controllore necessita di informazioni corrette sulla temperatura e sulla pressione. Sulla base di questi dati determina le condizioni operative dell’impianto frigorifero e apre o chiude opportunamente la valvola. Ciò significa che una regolazione errata non dipende sempre da un’uscita motore danneggiata. La causa può essere anche un sensore, un cavo, la configurazione o un’interferenza nella trasmissione dei dati.

Quali sintomi indicano un guasto del regolatore EVD Evolution Twin?

I sintomi di un guasto del CAREL EVD0000T20 dipendono dall’area dell’elettronica che ha smesso di funzionare correttamente. Il guasto può interessare l’intero dispositivo oppure solo uno dei due canali.

Sintomo	Probabile area del problema	Prima verifica
Nessuna segnalazione LED	Alimentazione, protezione dell’ingresso, raddrizzatore o stabilizzatori	Misurazione della tensione a 24 V e dell’assorbimento di corrente
Mancato comando di una valvola	Canale A o B, cavo oppure avvolgimento della valvola	Misurazione degli avvolgimenti e test dell’uscita con oscilloscopio
Mancato comando di entrambe le valvole	Alimentazione degli stadi di potenza, configurazione o parte di comando comune	Controllo delle tensioni e dello stato di attivazione della regolazione
Regolazione instabile del surriscaldamento	Sensori, parametri del regolatore, valvola o ingressi analogici	Simulazione dei segnali di pressione e temperatura
Indicazioni di temperatura errate	Sensore NTC, cavo, connettore o circuito di misura	Misurazione della resistenza e test con un riferimento
Indicazioni di pressione errate	Trasduttore, alimentazione del sensore o ingresso analogico	Applicazione di un segnale controllato 0-5 V o 4-20 mA
Reset spontanei	Alimentazione instabile, condensatori, sovraccarico o cortocircuito	Misurazione dell’ondulazione e osservazione dell’assorbimento di corrente
Errore di comunicazione Modbus	Transceiver RS485, cablaggio, terminazione o configurazione	Controllo dei livelli A/B e dei frame di trasmissione

Nella pratica di assistenza è particolarmente importante stabilire se il problema si manifesta in modo permanente o soltanto dopo il riscaldamento del dispositivo, l’attivazione della valvola o il collegamento del bus di comunicazione. I guasti dipendenti dalla temperatura e dal carico potrebbero non essere rilevati durante un breve test senza valvole.

Il lampeggio simultaneo dei LED OPEN e CLOSE indica sempre un guasto?

Il lampeggio simultaneo dei LED OPEN e CLOSE non indica necessariamente un guasto del controllore. Questa condizione può essere legata a una procedura di prima messa in servizio non completata o alla mancanza della configurazione richiesta.

Prima di inviare il dispositivo in riparazione, è necessario verificare che siano stati impostati i parametri di base dell’applicazione, tra cui il refrigerante, il tipo di valvola, la caratteristica del sensore di pressione e la modalità principale di regolazione. Un controllore che non ha completato la procedura di configurazione può rimanere inattivo nonostante l’elettronica sia funzionante.

Non si deve tuttavia presumere che ogni lampeggio dei LED sia esclusivamente un problema software. Se la configurazione è corretta e il dispositivo non risponde ai comandi, è necessario controllare l’alimentazione, gli ingressi e gli stadi di comando dei motori passo-passo.

Perché il CAREL EVD0000T20 non comanda la valvola EEV?

La mancata movimentazione della valvola può essere causata da diversi problemi indipendenti. In genere è necessario verificare:

• la presenza di una corretta alimentazione a 24 V AC/DC,
• l’attivazione della regolazione tramite un ingresso digitale o il controllore di supervisione,
• la configurazione del tipo di valvola e dei parametri di comando,
• la continuità del cavo tra il controllore e la valvola,
• la resistenza e la simmetria degli avvolgimenti del motore passo-passo,
• la presenza della sequenza di impulsi sull’uscita del canale A o B,
• lo stato dei componenti di potenza che comandano le fasi del motore,
• gli allarmi attivi delle sonde, della comunicazione e della valvola.

Un tentativo di riparazione limitato alla sostituzione dei componenti nel controllore può risultare inefficace se la valvola non viene prima verificata. Un cortocircuito del suo avvolgimento o un cavo danneggiato possono sovraccaricare nuovamente lo stadio di uscita riparato.

Come distinguere un guasto del controllore da un guasto della valvola o del cavo?

Per prima cosa è necessario scollegare la valvola e controllare la resistenza dei suoi avvolgimenti e l’isolamento del cavo. Le misurazioni delle singole fasi devono essere comparabili e conformi ai requisiti del modello di valvola utilizzato. È inoltre necessario escludere un cortocircuito tra i conduttori e danni alla schermatura o al connettore.

L’uscita del controllore può quindi essere verificata utilizzando un carico di prova sicuro o una valvola campione compatibile. L’oscilloscopio consente di valutare la sequenza degli impulsi, l’ampiezza, la simmetria delle fasi e la risposta ai comandi di apertura e chiusura.

Se la valvola funziona correttamente con un altro controllore, ma sull’EVD0000T20 manca la sequenza di comando, il guasto deve essere ricercato nell’elettronica del canale A o B. Se invece l’uscita genera forme d’onda corrette, il problema può riguardare il cavo, il motore della valvola, la meccanica della valvola o parametri errati.

In che modo un guasto del regolatore di surriscaldamento influisce sull’impianto?

Un funzionamento anomalo della valvola EEV può alterare il flusso del refrigerante attraverso l’evaporatore. Le conseguenze possono includere oscillazioni del surriscaldamento, peggioramento dello scambio termico, allarmi di bassa o alta pressione e riduzione delle prestazioni dell’impianto.

A seconda dell’applicazione, il guasto può causare l’arresto di un’unità condensante, di un chiller, di una linea di produzione, di una cella frigorifera o di un sistema di climatizzazione di precisione. In uno stabilimento produttivo, il costo del fermo supera spesso il valore del controllore stesso, pertanto la diagnostica deve iniziare il prima possibile.

Se l’EVD0000T20 non attiva una delle valvole, segnala un errore di comunicazione o funziona in modo instabile, è consigliabile inviare il dispositivo per una diagnostica completa insieme alla descrizione dei sintomi, alla configurazione e alle informazioni sulla valvola utilizzata.

Come vengono eseguite la diagnostica e la riparazione del CAREL EVD0000T20?

Da dove iniziare la diagnostica del controllore?

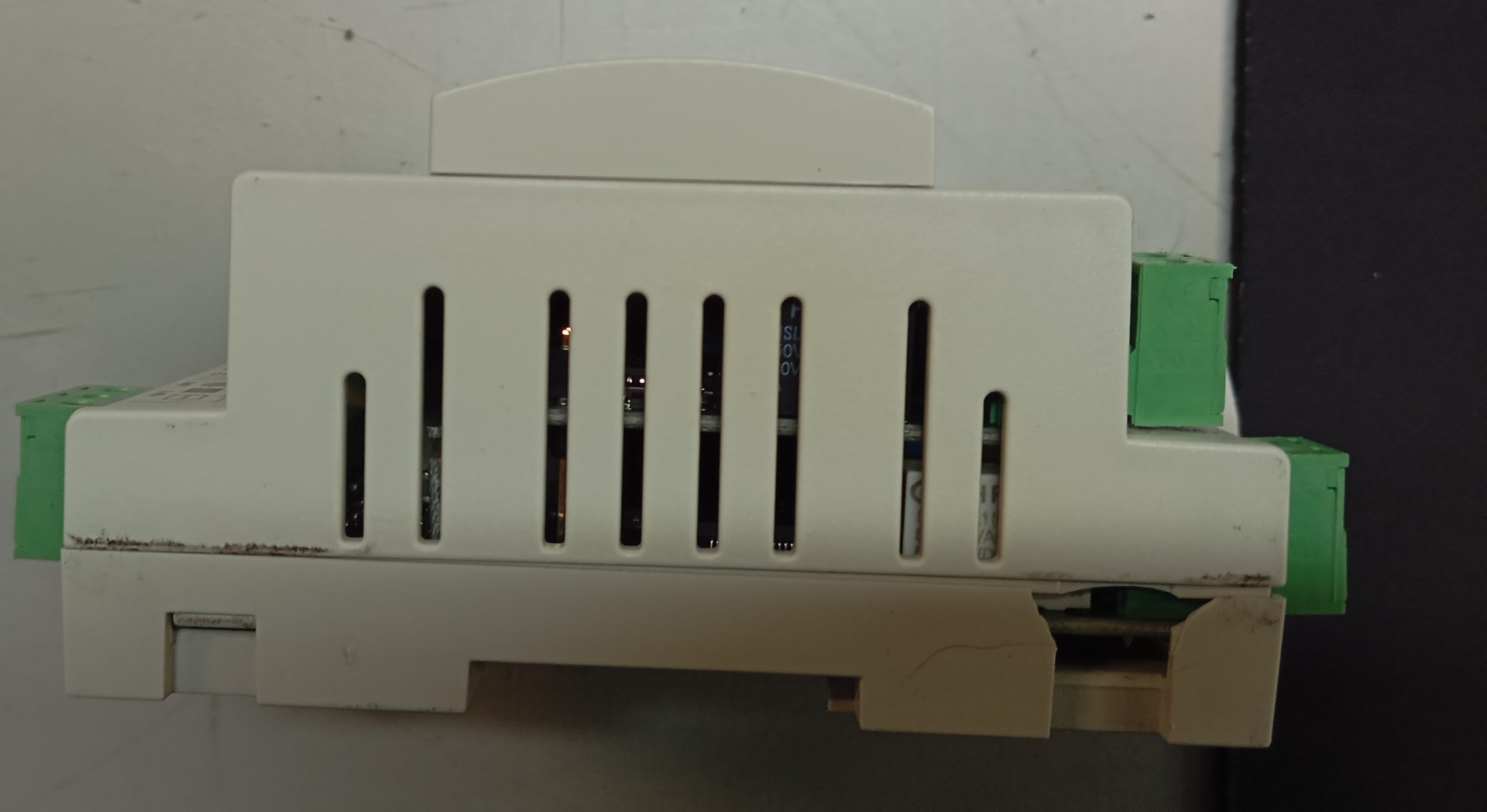

La diagnostica deve iniziare da un’ispezione visiva, dall’identificazione della versione del dispositivo e dalla raccolta di informazioni sulle condizioni in cui si è verificato il guasto. Sono importanti i messaggi di allarme, il comportamento dei LED, il tipo di valvole collegate, la tensione di alimentazione e il metodo di comunicazione con il controllore di supervisione.

Durante l’ispezione visiva vengono controllati, tra gli altri:

• lo stato dell’alloggiamento, dei morsetti e dei connettori,
• eventuali tracce di surriscaldamento o scolorimento del circuito stampato,
• danni meccanici ai componenti,
• corrosione causata da umidità o condensa,
• piste interrotte e piazzole di saldatura danneggiate,
• la qualità dei collegamenti di massa e della schermatura.

Il dispositivo deve essere avviato su un banco di prova protetto dagli effetti di un cortocircuito. Un avvio controllato con limitazione di corrente consente di rilevare un sovraccarico senza provocare ulteriori danni.

Come controllare l’alimentazione a 24 V e le tensioni interne?

Il circuito di alimentazione è una delle prime aree che richiedono misurazioni. È necessario verificare la tensione sui morsetti del dispositivo sia a vuoto sia durante l’attivazione delle valvole.

Una diagnostica completa dell’alimentazione deve comprendere:

• la misurazione dell’assorbimento di corrente durante l’avvio,
• il controllo delle protezioni e dei componenti di ingresso,
• il controllo del raddrizzatore e del circuito di filtraggio,
• la misurazione dei condensatori e degli stabilizzatori,
• la verifica delle tensioni che alimentano la parte logica e gli stadi di potenza,
• la misurazione dell’ondulazione con un oscilloscopio,
• l’osservazione della temperatura dei componenti durante il funzionamento.

Un’ondulazione eccessiva, cali di tensione o un surriscaldamento anomalo possono causare il reset del controllore, la perdita della comunicazione e il funzionamento errato delle uscite delle valvole. Una misurazione eseguita esclusivamente con un multimetro potrebbe non rilevare i disturbi di breve durata che si verificano durante la commutazione delle fasi del motore.

Come vengono testati i sensori di temperatura e pressione?

Ogni ingresso analogico deve essere controllato utilizzando un segnale controllato corrispondente al tipo di sensore supportato. Non è sufficiente confermare che sul display appaia un qualsiasi valore. La lettura deve essere confrontata con un valore di riferimento in diversi punti dell’intervallo.

A seconda della configurazione, il test può comprendere:

• la simulazione di sensori resistivi NTC,
• l’applicazione di un segnale raziometrico 0–5 V,
• l’applicazione di una tensione 0–10 V,
• la simulazione di un anello di corrente 4–20 mA,
• il controllo dell’alimentazione del trasduttore di pressione,
• la verifica della reazione a un circuito aperto e a un cortocircuito dell’ingresso.

Se la lettura è instabile, spostata o non lineare, è necessario controllare i componenti di ingresso, la tensione di riferimento, la massa del segnale e il collegamento con il convertitore analogico-digitale. È inoltre opportuno verificare se i cavi dei sensori siano stati posati accanto ai cavi di alimentazione delle valvole o ad altri carichi induttivi.

Come controllare entrambe le uscite delle valvole A e B?

Il test del controllore EVD0000T20 deve comprendere entrambi i canali. Il corretto funzionamento del canale A non conferma l’efficienza del canale B, poiché ciascuno comanda una valvola separata e può presentare componenti di potenza danneggiati in modo indipendente.

Per ciascun canale è necessario controllare:

• la risposta al comando di apertura e chiusura,
• la presenza degli impulsi su tutte le fasi,
• la sequenza di commutazione degli avvolgimenti,
• l’ampiezza dei segnali di comando,
• la simmetria del carico delle singole fasi,
• l’assorbimento di corrente durante il movimento della valvola,
• la temperatura dei componenti dello stadio di potenza,
• il comportamento durante un funzionamento prolungato e il cambio di posizione della valvola.

Il test più rappresentativo viene eseguito con una valvola compatibile o un carico equivalente. Ciò consente di verificare non solo la presenza del segnale, ma anche la capacità dello stadio di uscita di funzionare sotto un carico reale.

Come viene diagnosticato un errore di comunicazione RS485/Modbus?

Un errore di comunicazione RS485 Modbus nell’EVD0000T20 non indica sempre un’interfaccia danneggiata. La causa può essere l’inversione dei cavi, l’assenza di un riferimento comune, una terminazione errata, un conflitto di indirizzi o parametri di trasmissione incompatibili.

Che cosa deve essere controllato nel livello fisico RS485?

• la continuità dei cavi del bus,
• la polarità delle linee A e B,
• lo stato della schermatura del cavo,
• la presenza della corretta terminazione,
• i livelli di tensione sulle linee di trasmissione,
• la forma del segnale durante la trasmissione,
• la presenza di un cortocircuito o di un sovraccarico del bus,
• lo stato del transceiver RS485 e della sua alimentazione.

Che cosa deve essere verificato nella configurazione Modbus?

• l’indirizzo del dispositivo,
• la velocità di trasmissione,
• il formato del frame,
• le impostazioni di parità e dei bit di stop,
• l’assenza di indirizzi duplicati nella rete,
• la compatibilità dei registri interrogati dal sistema di supervisione,
• la correttezza delle risposte e dei checksum dei frame.

L’analisi della comunicazione deve comprendere sia la ricezione della richiesta sia la generazione della risposta da parte del controllore. La semplice presenza di forme d’onda sulle linee A/B non conferma che il processore interpreti correttamente i frame Modbus.

Quali interventi possono essere eseguiti durante la riparazione?

L’ambito della riparazione dipende dai risultati delle misurazioni. A seconda del guasto, il servizio può eseguire, tra gli altri:

• la riparazione del circuito di ingresso dell’alimentazione,
• la sostituzione dei condensatori e degli stabilizzatori danneggiati,
• il ripristino dei collegamenti e delle piste del PCB,
• la riparazione dello stadio di potenza del canale A o B,
• la sostituzione dei componenti danneggiati che comandano le fasi della valvola,
• la riparazione dei circuiti degli ingressi analogici,
• la riparazione degli ingressi digitali e dei relè,
• la sostituzione dei componenti dell’interfaccia RS485,
• la riparazione dei connettori e dei punti di saldatura,
• il ripristino o il salvataggio dei parametri del dispositivo.

La rigenerazione deve ripristinare la funzionalità dell’intero controllore e non soltanto eliminare il sintomo visibile. Se un canale è stato danneggiato, anche l’altro deve essere controllato per verificare eventuali sovraccarichi o degrado dei componenti.

Quali parametri devono essere ripristinati dopo la riparazione?

Dopo la riparazione dell’elettronica, il dispositivo può richiedere il reinserimento dei parametri dell’applicazione. Sono indispensabili affinché l’algoritmo di regolazione interpreti correttamente i segnali dei sensori e posizioni le valvole.

È necessario verificare innanzitutto:

• il tipo di refrigerante,
• il tipo e la caratteristica della valvola EEV,
• il tipo di trasduttore di pressione,
• l’intervallo di misura del trasduttore,
• il tipo di sensore di temperatura,
• la modalità principale di regolazione,
• il setpoint del surriscaldamento,
• la funzione degli ingressi digitali,
• la configurazione dei relè,
• l’indirizzo e i parametri di comunicazione RS485/Modbus.

Se è disponibile una copia delle impostazioni di un dispositivo funzionante, può accelerare la messa in servizio. I parametri devono tuttavia essere verificati per confermare la compatibilità con la valvola, i sensori e l’impianto specifici.

Che cosa deve comprendere il test funzionale finale?

La prova finale deve riprodurre le reali condizioni operative del dispositivo. Un test senza valvole e senza la simulazione dei sensori non consente di confermare la completa efficienza del regolatore.

Dopo la riparazione è necessario verificare:

• la stabilità di tutte le tensioni di alimentazione,
• la correttezza delle letture di tutti gli ingressi analogici,
• la risposta degli ingressi digitali,
• il funzionamento di entrambi i relè,
• la comunicazione RS485/Modbus,
• il comando della valvola del canale A,
• il comando della valvola del canale B,
• la stabilità della regolazione del surriscaldamento,
• la risposta agli allarmi simulati dei sensori e delle valvole,
• la temperatura dell’elettronica durante il funzionamento prolungato.

Solo il superamento di tutte le fasi consente di confermare che l’EVD0000T20 può essere reinstallato nell’impianto. È opportuno allegare al dispositivo le informazioni sui test eseguiti e sull’ambito della riparazione.

La riparazione è più conveniente dell’acquisto di un nuovo dispositivo?

La riparazione è particolarmente giustificata quando il controllore funziona con un impianto esistente, dispone di una configurazione già preparata ed è un elemento di un sistema la cui modifica richiederebbe ulteriori interventi di programmazione o elettrici.

Per valutare la convenienza è necessario considerare non solo il prezzo del dispositivo, ma anche:

• il tempo di attesa per la consegna,
• il costo del fermo dell’impianto,
• la necessità di ripristinare i parametri,
• la compatibilità della versione di comunicazione,
• il costo delle modifiche al quadro elettrico,
• il tempo di lavoro del tecnico dell’automazione e del servizio frigorifero,
• il rischio di incompatibilità del dispositivo sostitutivo.

Se la riparazione non è economicamente giustificata, una soluzione può essere l’acquisto di un dispositivo verificato, la fornitura di un controllore sostitutivo o la modernizzazione del sistema. L’automazione guasta e non più necessaria può inoltre essere venduta anziché conservarla nel magazzino dei ricambi.
