Come leggere e controllare i parametri di funzionamento dell’inverter ABB ACS550? Diagnostica e assistenza per inverter ABB

Il controllo in tempo reale dei parametri di funzionamento nell’ ABB ACS550 consiste nell’utilizzo delle funzioni integrate dell’inverter per visualizzare continuamente i principali dati operativi, valutare lo stato degli ingressi e delle uscite, reagire agli scostamenti ed eseguire una diagnostica rapida senza realizzare un sistema esterno complesso.
In pratica significa che un tecnico dell’automazione o un tecnico di assistenza può verificare direttamente dal drive
se l’inverter lavora in modo stabile, se riceve segnali di comando corretti e se il problema riguarda l’inverter stesso, il sistema di automazione, il cablaggio o il processo tecnologico.

Se il tuo ABB ACS550 lavora in modo instabile, segnala errori, ha problemi nella lettura dei segnali o richiede test dopo un guasto, descrivi i sintomi e inviaci i dati del dispositivo. Sulla base di queste informazioni ti indicheremo se la soluzione migliore sarà assistenza, riparazione, rigenerazione, modernizzazione o sostituzione del dispositivo.

Chiama: +48 717 500 983

Quali funzioni integrate dell’ABB ACS550 permettono di controllare i parametri di funzionamento in tempo reale?

Quali parametri di funzionamento conviene osservare nell’ABB ACS550?

Se l’obiettivo è un efficace monitoraggio dell’inverter ABB ACS550, non conviene iniziare da tutti i dati disponibili contemporaneamente. È molto meglio selezionare un gruppo di parametri critici per una determinata applicazione e basare proprio su di essi l’osservazione quotidiana del funzionamento del drive.

Nella maggior parte delle applicazioni industriali i più importanti sono:

• frequenza di uscita – permette di valutare se il drive raggiunge e mantiene il valore di lavoro previsto,
• corrente del motore – aiuta a individuare sovraccarico, aumento delle resistenze meccaniche o condizioni meccaniche non corrette,
• coppia e potenza – facilitano la valutazione del carico del sistema,
• tensione del bus DC – importante nell’analisi della qualità dell’alimentazione e del comportamento dello stadio di potenza,
• tensione di uscita – utile nella valutazione del controllo del motore,
• temperatura del drive – significativa in caso di problemi di raffreddamento, contaminazione o sovraccarico termico,
• valore di riferimento e segnale di retroazione – particolarmente importanti nei sistemi con regolazione PID.

Questi dati mostrano più spesso se l’inverter si comporta correttamente durante l’avviamento, il funzionamento continuo, l’arresto, i test dopo la riparazione o in caso di disturbi periodici del processo.
Se, ad esempio, la frequenza di uscita è conforme al riferimento, ma aumentano corrente e temperatura, il problema può trovarsi al di fuori dell’inverter stesso – nel carico, nella meccanica o nelle condizioni di raffreddamento.
A sua volta, una tensione del bus DC instabile può indicare problemi lato alimentazione
o frenatura.

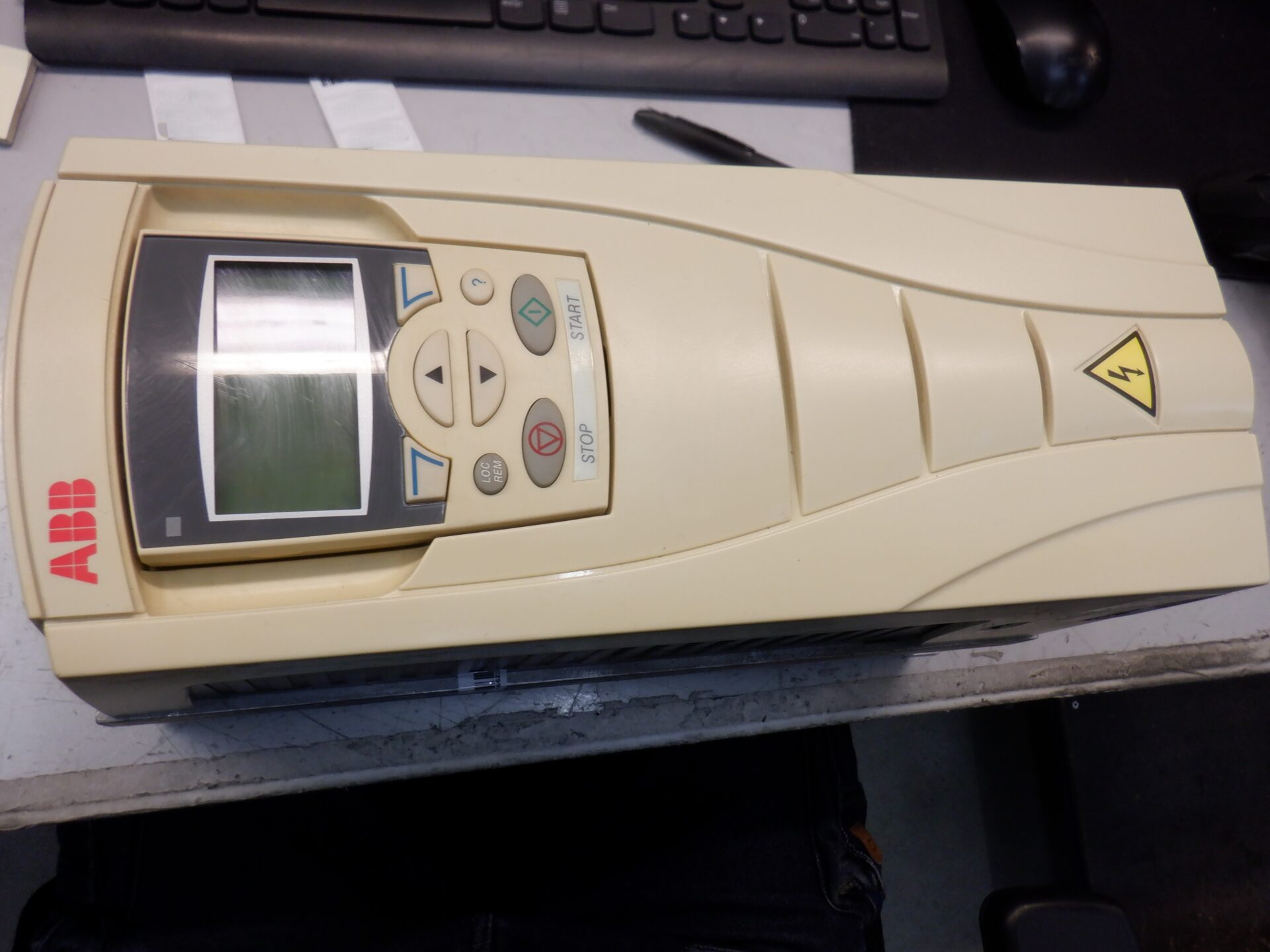

Come funzionano il pannello operatore e la presentazione dei dati di processo?

Una delle funzioni più pratiche del drive è la possibilità di configurare il pannello in modo che
i dati più importanti siano sempre visibili all’operatore o al tecnico di assistenza. Questo è importante perché, in condizioni reali, nessuno vuole attraversare ogni volta i gruppi di parametri solo per
controllare alcuni valori di base.

Un pannello operatore ABB ACS550 correttamente configurato dovrebbe mostrare i segnali più rilevanti per la macchina specifica. In molte applicazioni non è sufficiente la sola lettura della frequenza in hertz. Spesso è molto più utile visualizzare un valore convertito in un’unità di processo,
ad esempio: portata, velocità di trasporto, pressione risultante, livello di carico oppure un altro parametro che l’operatore comprende senza interpretare i dati grezzi del drive.

Questo approccio ha grande importanza per la diagnostica. Quando i segnali principali sono sempre visibili,
è molto più facile notare:

• un calo del segnale di riferimento,
• oscillazioni di velocità o frequenza,
• un aumento anomalo del carico,
• sintomi di surriscaldamento,
• uno scostamento tra valore di riferimento e valore reale.

Proprio per questo la lettura dei parametri ABB ACS550 non dovrebbe essere considerata soltanto una funzione informativa. In un’applicazione ben preparata è un vero strumento di supervisione operativa.

Come utilizzare le uscite analogiche e le uscite a relè per il monitoraggio dell’inverter?

Un grande vantaggio dell’ACS550 è che il controllo del funzionamento non si limita alla visualizzazione locale dei dati. Il drive consente anche di trasmettere all’esterno informazioni selezionate, così che possano essere monitorate parallelamente da PLC, pannello HMI, sistema di segnalazione locale o semplice sistema superiore.

Nell’ABB ACS550, le uscite analogiche possono essere utilizzate per trasmettere i principali dati operativi, come frequenza, corrente o velocità. È utile quando l’utente vuole vedere il valore di processo anche al di fuori dell’inverter stesso oppure registrarlo nel sistema dello stabilimento.

Altrettanto utili sono le uscite a relè. Possono essere assegnate a stati come:

• READY,
• RUN,
• FAULT,
• ALARM,
• perdita del segnale analogico,
• superamento della temperatura,
• sovraccarico o sottocarico,

Grazie a questo il tecnico di assistenza può rispondere rapidamente ad alcune domande chiave: L’inverter è pronto
al funzionamento? Ha ricevuto realmente il comando di start? Il problema deriva da un guasto del drive o dalla perdita del segnale in ingresso? Il relè segnala lo stato di guasto all’automazione superiore? Questa logica aiuta molto durante il lavoro sull’impianto, perché riduce il tempo necessario per distinguere un danno dell’inverter
da un problema di sensore, cavo, ingresso PLC o logica di comando.

Se il dispositivo torna ai test dopo la riparazione, l’assegnazione dei dati chiave ad AO e RO consente di verificare più rapidamente se il drive riproduce correttamente lo stato di funzionamento e se i segnali esterni sono coerenti con la realtà.

Come funzionano supervision, fault reset e automatic reset nell’ABB ACS550?

Nella pratica della manutenzione, la sola lettura dei dati non è sufficiente. È necessario anche verificare se il drive è in grado di reagire a uno scostamento o almeno di segnalarlo chiaramente. Nell’ACS550 questo ruolo è svolto, tra le altre, dalle funzioni supervision, fault reset e automatic reset.

Il controllo dei parametri di funzionamento ABB ACS550 tramite supervision consente di monitorare grandezze selezionate rispetto a soglie definite. È una buona soluzione quando si vuole costruire una semplice logica di allarme locale senza un controller aggiuntivo. In questo modo è possibile reagire al superamento della frequenza, a un aumento anomalo della corrente, a un calo del segnale o a un altro parametro importante per il processo.

A sua volta, fault reset consente di definire da dove deve provenire il reset del guasto. Questo è importante nell’integrazione
con l’automazione superiore e nella progettazione delle procedure di assistenza. Ancora più cautela richiede automatic reset. Questa funzione può ridurre sensibilmente i fermi macchina, ma solo quando riguarda disturbi brevi e prevedibili e non genera rischi per persone, macchina o processo.

Il reset automatico può avere senso, ad esempio, in caso di problemi momentanei di alimentazione o di segnale, ma non dovrebbe sostituire l’analisi delle cause dei guasti ricorrenti. Se l’inverter torna regolarmente in funzione dopo un autoreset, non è una prova che il problema sia scomparso. Spesso è un segnale che il sistema richiede una diagnostica più approfondita, una correzione della configurazione, un controllo del carico e talvolta anche una riparazione o una modernizzazione.

Come utilizzare le funzioni ABB ACS550 nella pratica della manutenzione e della diagnostica?

Come impostare il monitoraggio per l’avviamento, il test dopo la riparazione e l’esercizio quotidiano?

I risultati migliori si ottengono con un approccio graduale. Invece di analizzare tutto contemporaneamente, conviene creare un semplice standard di osservazione per la specifica applicazione.

Nella fase di avviamento

Concentrati su frequenza di uscita, corrente, tensione DC, temperatura del drive e stati degli ingressi
e delle uscite. Questo permette di confermare rapidamente che l’inverter lavora in modo stabile e risponde correttamente ai comandi di controllo.

Dopo riparazione o rigenerazione

Confronta il comportamento del drive prima e dopo l’avviamento. Verifica se compaiono sovraccarichi, allarmi, instabilità del segnale di riferimento o scostamenti dei valori reali. Questo è particolarmente importante quando la riparazione ha riguardato lo stadio di potenza, l’elettronica di controllo, il raffreddamento o la sezione di misura.

Nell’esercizio quotidiano

Mantieni sul pannello solo i segnali che hanno un reale valore diagnostico. Troppi dati
non aiutano, ma distraggono. In molti stabilimenti è sufficiente un set che comprenda: frequenza, corrente, tensione DC, temperatura, stato RUN/READY/FAULT e un valore di processo.

È proprio questa configurazione a supportare meglio il controllo dei parametri dell’inverter in tempo reale e ad accelerare la decisione se sia sufficiente una correzione delle impostazioni o se il dispositivo debba essere inviato in assistenza.

Come riconoscere se il problema si trova nell’inverter, nel segnale, nel cablaggio o nel carico?

Uno dei maggiori vantaggi del monitoraggio integrato è la possibilità di restringere l’area del guasto
senza smontare metà dell’impianto. In pratica conviene analizzare contemporaneamente le relazioni tra più gruppi di dati.

• Se l’inverter ha stato READY, ma non passa a RUN, conviene controllare la sorgente di start, gli ingressi digitali e la logica di comando.
• Se la frequenza di uscita cresce secondo il riferimento, ma la corrente aumenta bruscamente, il problema può riguardare il motore o la meccanica.
• Se compare una perdita del segnale analogico, occorre controllare sensore, cavi, scheda di ingresso
  e scalatura del segnale.
• Se la tensione del bus DC si comporta in modo instabile, bisogna verificare alimentazione, frenatura
  e condizioni di lavoro dello stadio di potenza.
• Se la temperatura del drive aumenta nonostante il carico nominale, conviene controllare raffreddamento, contaminazione, ventilazione dell’armadio e ciclo di lavoro del dispositivo.

Come utilizzare PID e dati operativi per stabilizzare il processo?

Nelle applicazioni con ventilatori, pompe e processi, è molto importante non solo se il drive funziona, ma anche se funziona in modo stabile. Qui hanno grande importanza ABB ACS550 PID e l’osservazione della relazione tra valore di riferimento e valore reale.

Se il regolatore PID è configurato in modo errato, il sistema può reagire in modo troppo aggressivo oppure troppo lento. Di solito questo si manifesta con oscillazioni, instabilità di pressione, portata, livello o altro scostamento
dal punto di lavoro. Per questo, durante la taratura e l’esercizio, conviene osservare in parallelo:

• valore di riferimento,
• valore reale,
• frequenza di uscita,
• carico del drive,
• stati di allarme e reazione agli scostamenti.

Questo approccio permette di valutare più rapidamente se il problema riguarda la taratura PID, un segnale di misura errato, disturbi del processo o limitazioni meccaniche del sistema.
È importante tenerlo presente, perché un’instabilità prolungata non solo peggiora la qualità del processo,
ma accelera anche l’usura del motore, dell’impiantistica, del riduttore e del drive stesso.

Chiama: +48 717 500 983

Come utilizzare i contatori di tempo di lavoro e di energia nell’ABB ACS550 per pianificare l’assistenza?

Nella pratica della manutenzione sono molto utili anche i dati operativi salvati nell’inverter,
come i contatori del tempo di lavoro, dell’energia e le funzioni legate al maintenance assistant. Grazie a essi ABB ACS550 può supportare non solo il monitoraggio corrente, ma anche una pianificazione più ordinata delle attività di assistenza.

Se il drive lavora sempre più a lungo sotto carico elevato, entra più spesso in stati di allarme
oppure mostra condizioni di raffreddamento in peggioramento, l’analisi dei contatori e della cronologia operativa consente di pianificare prima ispezione, pulizia, diagnostica o rigenerazione. È importante, perché in molti stabilimenti il costo della produzione persa è molto superiore al costo di un fermo assistenziale pianificato. Proprio per questo il regolare controllo dei dati operativi nell’ACS550 aiuta a passare da un’eliminazione reattiva dei guasti a un modello di manutenzione dei drive più prevedibile e sicuro.

Conviene inoltre analizzare regolarmente i contatori del tempo di lavoro, dell’energia e i dati operativi. È un semplice passo
verso una manutenzione più prevedibile. Invece di attendere il guasto, è possibile individuare prima i segnali di peggioramento delle condizioni di lavoro e pianificare l’assistenza nel momento più opportuno.

Quando basta la configurazione e quando servono assistenza, riparazione
o modernizzazione?

Non ogni problema con ACS550 significa che l’inverter è danneggiato. Una parte delle segnalazioni si conclude con una correzione dei parametri, un miglioramento della scalatura del segnale, una modifica della logica degli ingressi e delle uscite oppure una sistemazione della presentazione dei dati sul pannello. Tuttavia esistono situazioni in cui la sola configurazione non è sufficiente.

Assistenza o diagnostica in laboratorio ABB ACS550 sono giustificate soprattutto quando:

• gli errori ritornano nonostante impostazioni corrette,
• il drive lavora in modo instabile sotto carico,
• si verificano sintomi di surriscaldamento,
• il comportamento della tensione DC indica un problema nello stadio di potenza,
• i segnali di ingresso e uscita sono corretti, ma l’inverter continua a non reagire correttamente,
• il dispositivo richiede il ripristino dell’affidabilità dopo molti anni di esercizio,
• lo stabilimento vuole ridurre il rischio di ulteriori fermi tramite ispezione, rigenerazione o modernizzazione della soluzione.

Nella pratica industriale la decisione non dovrebbe ridursi soltanto alla domanda se il dispositivo funzioni ancora. È molto più importante capire se lavora in modo prevedibile, se non genera rischio di fermo linea e se il suo ulteriore esercizio è economicamente giustificato. A volte la strada migliore è la riparazione, a volte la rigenerazione, e a volte la modernizzazione del sistema di controllo o la sostituzione del drive
con una soluzione più recente.

Segnala al servizio RGB la richiesta di riparazione dell’inverter ABB ACS550 tramite il modulo -> richiedi una riparazione

Chiama: +48 717 500 983

Bibliografia:

• ABB ACS550 User’s Manual [https://library.e.abb.com/public/313b6ebaf237059fc1257d0a0048fd68/EN_ACS550_01_UM_H_A4.pdf, accesso: 17.04.2026]
• ABB general purpose drives ACS550, 0.75 to 355 kW/1 to 500 hp [https://library.e.abb.com/public/16d57f31532c4ac99156f65b6b6e91b8/ACS550_catalog_EN_3AFE64792857_RevS_lowres.pdf, accesso: 17.04.2026]
• ABB General Purpose Drives, ACS550 to ACS580 comparison guide, Wall-mount units frame R1-R9 [https://search.abb.com/library/Download.aspx?Action=Launch&DocumentID=3AXD50000660681&DocumentPartId=&LanguageCode=en, accesso: 17.04.2026]
