Come installare un inverter Yaskawa? – guida all’installazione dell’inverter passo dopo passo

L’installazione di un inverter Yaskawa non è solo il fissaggio fisico del dispositivo e il collegamento dei cavi. Affinché l’inverter Yaskawa funzioni in modo stabile, sicuro e senza allarmi non necessari, deve essere preventivamente selezionato correttamente in base al motore e all’applicazione, pianificando le protezioni, il raffreddamento, il cablaggio di potenza e di controllo e, se necessario, anche il collegamento di una resistenza di frenatura. Sono proprio questi passaggi a determinare, il più delle volte, se il sistema si avvierà correttamente o se diventerà rapidamente una fonte di guasti, fermi macchina e costi aggiuntivi.

Nella pratica aziendale, gli errori commessi prima della prima messa in servizio si ripresentano in seguito sotto forma di surriscaldamento, funzionamento instabile dell’azionamento, interferenze nelle comunicazioni, errori di tensione o riduzione della vita utile dell’elettronica di potenza. Pertanto, l’installazione dell’inverter Yaskawa va considerata come parte di un processo più ampio di preparazione dell’intero sistema di azionamento e non come una semplice attività di installazione.

Hai bisogno di supporto per l’installazione di un inverter Yaskawa, per la selezione del convertitore di frequenza o per la messa in servizio dell’azionamento? Contatta RGB Elektronika. Ti aiuteremo a verificare l’applicazione, a controllare la correttezza del collegamento e a ridurre il rischio di guasti già prima dell’avvio della macchina.

Chiamaci: +48 717 500 983

Come preparare l’installazione dell’inverter Yaskawa per non commettere errori fin dall’inizio?

Perché la selezione dell’inverter Yaskawa in base al motore e all’applicazione è più importante dell’installazione stessa?

La corretta selezione dell’inverter Yaskawa dovrebbe tenere conto non solo della potenza del motore, ma soprattutto della sua corrente nominale, della tensione di alimentazione, della natura del carico e della modalità di funzionamento dell’intera macchina. Ciò è particolarmente importante nelle applicazioni con coppia variabile, elevata dinamica, frenate frequenti o elevata inerzia meccanica.

Un inverter Yaskawa selezionato in modo errato può limitare le capacità dell’azionamento, aumentare il consumo energetico, causare sovraccarichi e, in casi estremi, portare a guasti ricorrenti. In pratica, il problema non è solo un inverter troppo piccolo. Altrettanto problematica è una selezione senza un’analisi del carico reale, delle condizioni di avviamento e delle modalità di arresto dell’asse o dell’azionamento.

Prima dell’installazione vale la pena verificare:

• la corrente nominale del motore nelle reali condizioni operative,
• la tensione di alimentazione del sistema,
• il tipo di applicazione e il profilo di carico,
• la frequenza di avviamenti e arresti,
• la dinamica di regolazione richiesta,
• la necessità di frenatura a resistenza o recupero di energia,
• eventuali requisiti di comunicazione e feedback da encoder.

Questa è la fase in cui solitamente si decide se sia sufficiente un inverter standard o se sia necessario un sistema di azionamento più avanzato. Un’analisi ben eseguita fin dall’inizio riduce il rischio di futuri problemi di assistenza.

Quali protezioni ed elementi di ingresso conviene prevedere a monte dell’inverter?

Il collegamento dell’inverter Yaskawa dovrebbe iniziare con la pianificazione delle protezioni elettriche. Il loro compito è proteggere sia il dispositivo che il personale e l’intero circuito di alimentazione. In pratica, è necessario selezionare un’adeguata protezione da sovracorrente e, dove giustificato dal progetto e dai requisiti dell’impianto, anche un adeguato interruttore differenziale.

In molti sistemi, a monte dell’inverter è presente anche un contattore principale. Bisogna però ricordare che non dovrebbe essere utilizzato per l’accensione e lo spegnimento ordinario del motore. Scollegare frequentemente l’alimentazione principale accelera l’usura del circuito di precarica dei condensatori all’interno dell’inverter e può accorciare la vita dell’azionamento.

Molto spesso un’ottima soluzione è anche l’impiego di una reattanza di rete all’ingresso. Il suo utilizzo aiuta a limitare l’influenza delle armoniche superiori, migliora la qualità dell’alimentazione e protegge l’elettronica dell’inverter da sbalzi improvvisi sul lato rete. Nelle aziende con automazione complessa, questo ha un impatto reale sulla stabilità dell’intero sistema.

Dove installare l’inverter Yaskawa e come garantire il raffreddamento?

L’installazione dell’inverter deve tenere conto delle condizioni ambientali e del flusso d’aria. L’inverter emette calore e richiede il rispetto di adeguate distanze di montaggio sopra, sotto e ai lati. Un’installazione troppo compressa porta a un peggioramento del raffreddamento, a un aumento della temperatura dei moduli di potenza e a una riduzione della durata dei componenti.

Nella scelta del luogo di montaggio occorre prevedere:

• flusso d’aria libero attorno al dispositivo,
• accesso per la manutenzione chiaro e sicuro,
• instradamento logico dei cavi di potenza e di controllo,
• separazione dei percorsi dei cavi motore dai cavi di segnale,
• condizioni che limitino polvere, umidità e surriscaldamento.

Questo è particolarmente importante nei quadri elettrici dove, accanto all’inverter, lavorano anche controllori PLC, moduli I/O, alimentatori, pannelli operatore HMI e altri elementi dell’elettronica di controllo. Una cattiva organizzazione dello spazio può causare interferenze, errori di comunicazione e un riscaldamento eccessivo dell’intero sistema.

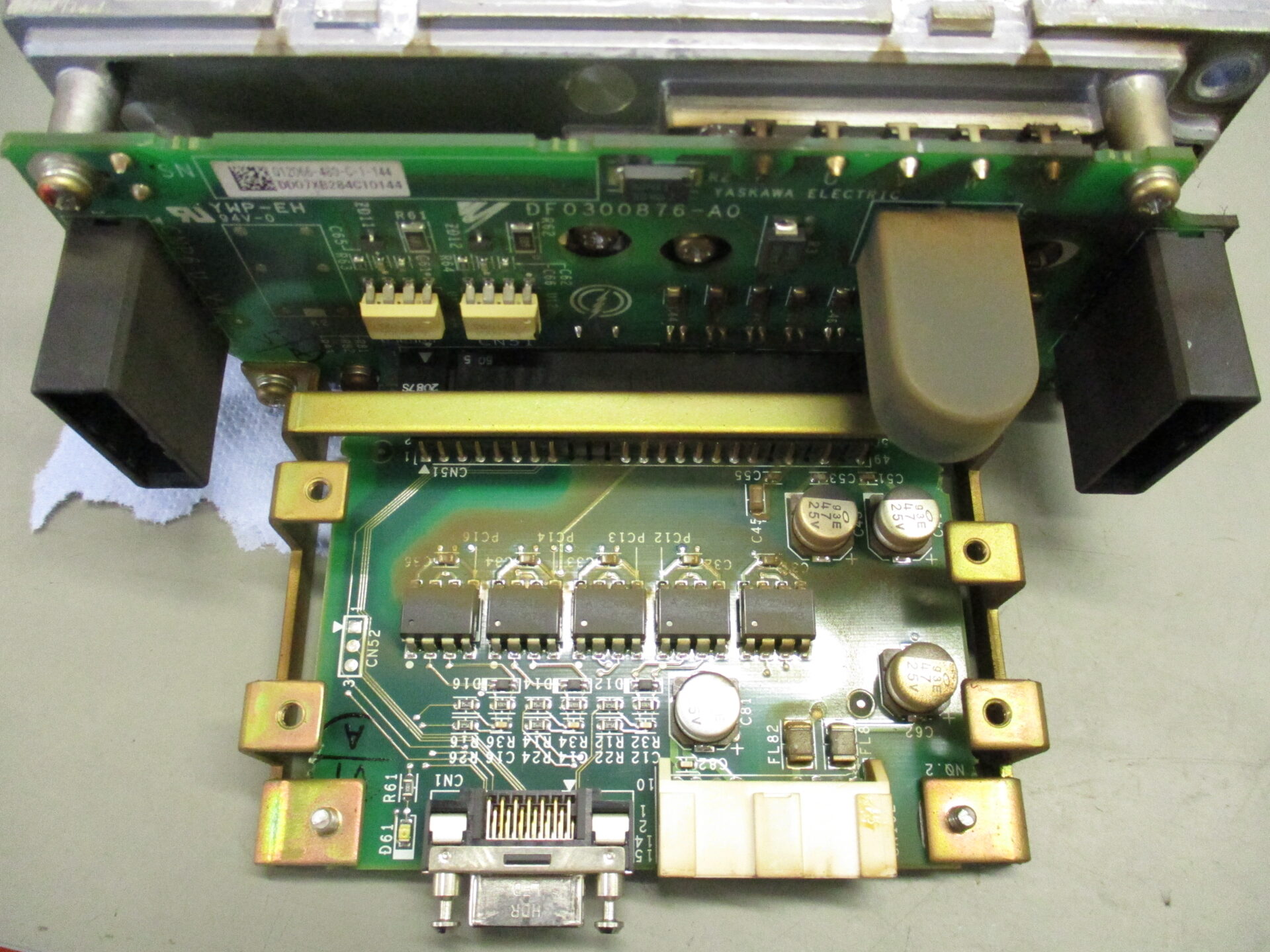

Come eseguire il collegamento dell’inverter Yaskawa e del motore elettrico?

Dopo il fissaggio meccanico del dispositivo, si può passare al cablaggio. Il collegamento dell’inverter Yaskawa richiede la selezione di sezioni di cavo adeguate alla massima corrente di esercizio. Una sezione troppo piccola comporta riscaldamento supplementare, cadute di tensione e un elevato rischio di guasto.

L’alimentazione di rete si collega ai morsetti di ingresso specifici per il modello, mentre il collegamento del motore elettrico si effettua all’uscita dell’inverter ai morsetti U, V, W. Fondamentale è anche la corretta messa a terra dell’intero sistema.

Nella pratica industriale è molto importante la compatibilità elettromagnetica. Pertanto, i cavi motore devono essere schermati e lo schermo deve essere correttamente messo a terra. Questo limita l’emissione di disturbi e riduce il rischio di problemi con altri dispositivi nella macchina o nel quadro, specialmente con PLC, encoder, sensori e comunicazioni industriali.

In questa fase vale la pena ricordare di separare i percorsi dei cavi. I cavi di potenza non devono essere posati insieme ai cavi di controllo e di segnale se vogliamo evitare letture instabili e interferenze casuali nel sistema.

Quando è necessario il collegamento di una resistenza di frenatura?

Il collegamento di una resistenza di frenatura è necessario quando l’applicazione genera energia durante la frenata e l’inverter deve dissiparla in modo sicuro. Ciò accade specialmente in sistemi ad alta inerzia, in caso di arresti bruschi o dove l’azionamento passa regolarmente al funzionamento come generatore.

Se l’energia di ritorno dal motore non viene correttamente dissipata, la tensione sul bus DC aumenta. Di conseguenza, l’inverter può segnalare errori di sovratensione, spegnersi in emergenza o funzionare in modo instabile. Una resistenza di frenatura opportunamente selezionata limita questo rischio e consente di dissipare in sicurezza l’eccesso di energia sotto forma di calore.

Vale la pena sottolineare che un sistema standard con resistenza non restituisce energia alla rete. Se l’applicazione richiede il recupero di energia, sono necessarie soluzioni progettate per il funzionamento rigenerativo. Pertanto, già in fase di progettazione, occorre definire se si tratti solo di frenatura dinamica o della necessità di un’architettura di azionamento più avanzata.

Se non sei sicuro che una data applicazione richieda una resistenza di frenatura, è meglio verificarlo prima dell’avvio piuttosto che dopo i primi allarmi di overvoltage.

Chiamaci: +48 717 500 983

Come collegare il controllo, i segnali analogici e la comunicazione industriale?

L’ultima fase è la configurazione dei circuiti di controllo. È il momento in cui si decide se l’inverter reagirà esattamente come previsto dalla macchina e dall’operatore. Bisogna collegare correttamente ingressi e uscite digitali, segnali analogici ed eventuale comunicazione di rete.

Se il controllo della velocità avviene tramite segnale analogico, occorre assicurarsi che le impostazioni degli ingressi corrispondano allo standard reale del segnale, ad esempio 0-10 V o 4-20 mA. Una configurazione errata a questo livello può causare reazioni errate dell’azionamento, impostazione instabile della frequenza o errori di funzionamento apparentemente difficili da spiegare.

In caso di comunicazione industriale, ad esempio MEMOBUS o Modbus, è importante non solo l’indirizzamento e i parametri di trasmissione, ma anche la corretta terminazione della linea. Se l’inverter è l’ultimo dispositivo nel bus, occorre curare la corretta terminazione. È un piccolo dettaglio che nella pratica decide molto spesso della stabilità dello scambio dati.

Nelle applicazioni più esigenti è possibile collegare anche un encoder per realizzare il funzionamento a anello chiuso. Tale soluzione migliora il controllo della velocità e della posizione, il che è fondamentale in processi che richiedono precisione e ripetibilità.

Quali errori durante l’installazione dell’inverter finiscono più spesso con un guasto?

Gli errori di installazione più comuni e le loro conseguenze

La maggior parte dei problemi non deriva dalla marca del dispositivo, ma dagli errori commessi in fase di installazione. Nel caso degli inverter Yaskawa si riscontrano con particolare frequenza alcuni scenari ricorrenti.

• Selezione dell’inverter solo in base alla potenza del motore, senza analisi di corrente e carico.
• Mancanza di margine per applicazioni dinamiche o ad alta inerzia.
• Distanze di montaggio troppo ridotte e raffreddamento insufficiente.
• Errato instradamento dei cavi e mancanza di schermatura dei circuiti sensibili.
• Collegamento errato del controllo analogico o digitale.
• Mancanza della resistenza di frenatura dove il sistema rigenera regolarmente energia.
• Utilizzo del contattore principale come elemento di controllo quotidiano del motore.

Le conseguenze di tali errori sono costose: dal funzionamento instabile e allarmi, al surriscaldamento del sistema, fino al danneggiamento dell’elettronica di potenza e al fermo produzione non pianificato. Per il reparto manutenzione, ciò significa non solo un problema tecnico, ma anche pressione temporale, perdite operative e rischio per la puntualità della produzione.

Cosa controllare prima del primo avviamento dell’inverter Yaskawa?

Prima di dare tensione, vale la pena scorrere una breve checklist. È un passaggio semplice che spesso risparmia molte ore di diagnostica.

• Verificare la compatibilità dell’inverter con i parametri del motore e dell’applicazione.
• Controllare la correttezza delle protezioni e la modalità di alimentazione del sistema.
• Confermare il corretto montaggio meccanico e il rispetto delle distanze di raffreddamento.
• Controllare il serraggio dei morsetti e le sezioni dei cavi.
• Verificare la corretta messa a terra e la schermatura dei cavi.
• Confermare la direzione e la logica dei segnali di controllo.
• Controllare le impostazioni degli ingressi analogici e della comunicazione.
• Assicurarsi se l’applicazione richieda una resistenza di frenatura.
• Eseguire un avviamento di prova e osservare i parametri di funzionamento sotto carico.

L’avviamento stesso dovrebbe comprendere non solo l’accensione senza carico, ma anche un test nelle reali condizioni operative. Solo allora è possibile valutare se l’azionamento non si surriscaldi, non generi errori e mantenga la stabilità con la reale dinamica del processo.

Quando l’installazione degli inverter con l’intervento dell’assistenza è la soluzione migliore?

Nelle applicazioni semplici l’installazione può essere eseguita internamente da un team di manutenzione esperto. Tuttavia, ci sono situazioni in cui il supporto esterno riduce realisticamente i rischi. Ciò riguarda in particolare la modernizzazione di vecchie macchine, applicazioni con frenatura, sistemi con encoder, linee con comunicazione industriale e impianti in cui il costo del fermo è elevato.

L’installazione degli inverter realizzata con il supporto dell’assistenza RGB Elektronika ha una marcia in più quando è necessaria non solo l’installazione, ma anche la verifica della selezione, l’analisi dei parametri del motore, il controllo del circuito di frenatura, la configurazione della comunicazione e i test di avviamento. Questo approccio limita il rischio che il dispositivo venga sì avviato, ma non lavori in modo stabile nelle condizioni di produzione.

Se punti a un avvio sicuro del sistema, a tempi di implementazione ridotti e a un minor rischio di errori, vale la pena considerare il servizio di installazione come un investimento nella continuità operativa della macchina e non come un costo aggiuntivo.

Installazione, riparazione, rigenerazione, sostituzione o modernizzazione: cosa scegliere?

Nella pratica industriale la decisione non riguarda sempre solo una nuova installazione. Spesso sorge la domanda se sia meglio eseguire una nuova installazione, riparare l’inverter esistente, rigenerare il componente, sostituire il dispositivo o procedere a una modernizzazione del sistema.

La riparazione ha senso quando il dispositivo è selezionato correttamente e il problema riguarda un guasto specifico dell’elettronica o della sezione di potenza. La rigenerazione riguarda solitamente il ripristino dell’efficienza di determinati elementi soggetti a usura o parti consumate. La sostituzione è opportuna quando il dispositivo è danneggiato in modo permanente o tecnologicamente inadeguato al processo. La modernizzazione diventa la soluzione migliore quando l’azionamento attuale limita la produzione, la comunicazione, la sicurezza o la possibilità di ulteriore assistenza.

La decisione corretta dovrebbe derivare da una diagnostica tecnica e da un’analisi dei costi. A volte la riparazione consente di ripristinare rapidamente la produzione, e a volte solo la sostituzione o la modernizzazione rimuove la reale causa dei problemi.

Se stai pianificando l’installazione di un inverter Yaskawa e al contempo vuoi verificare la selezione del dispositivo, la correttezza del collegamento o il rischio di errori prima dell’avvio, consulta l’impianto con il team di RGB Elektronika, che unisce l’esperienza nell’assistenza alla pratica industriale.

Questo è particolarmente importante in un ambiente di produzione dove ogni errore significa non solo un guasto al dispositivo, ma anche il costo della produzione perduta, pressione sul reparto manutenzione e rischio di prolungamento del fermo macchina.

Segnala all’assistenza RGB la volontà di installare un inverter Yaskawa tramite il modulo -> segnala riparazione

Chiamaci: +48 717 500 983

Bibliografia:

• Yaskawa, “GA500 AC Micro Drives for Industrial Applications”, Technical Manual, No. SIEP C71061753B, Yaskawa Electric Corporation, 12.2019, Giappone. [Online]  https://ga500.yaskawa-perform.de/wp-content/uploads/2019/04/Documentation/GA500_Technical_Manual.pdf [accesso: 19.03.2026]
• Yaskawa, “Yaskawa AC Drive GA700 High Performance Type”, Initial Steps, NO. TOEPC710617 17D, Yaskawa Electric Corporation, 12.2016, Giappone. [Online]. https://yaskawa.co.il/wp-content/uploads/2020/08/TOEP_C710617_17D_GA700_InitSteps_EN.pdf [accesso: 19.03.2026]
• Yaskawa, “Yaskawa AC Drive A1000 High Performance Vector Control Drive”, Technical Manual, NO. SIEP C710616 27J <9>-0, Yaskawa Electric Corporation, 03.2022, Giappone. [Online].
