Assistenza inverter STOBER MDS5008/L è necessaria soprattutto quando l’azionamento non avvia il motore, interrompe autonomamente il funzionamento, segnala errori di corrente o di tensione, perde la comunicazione con il controllore oppure esegue in modo errato la regolazione della velocità e il posizionamento. In questi casi, una diagnostica rapida consente di stabilire se il problema riguarda l’elettronica dell’inverter, il motore, l’encoder, l’impianto della macchina, la comunicazione industriale o la configurazione salvata.

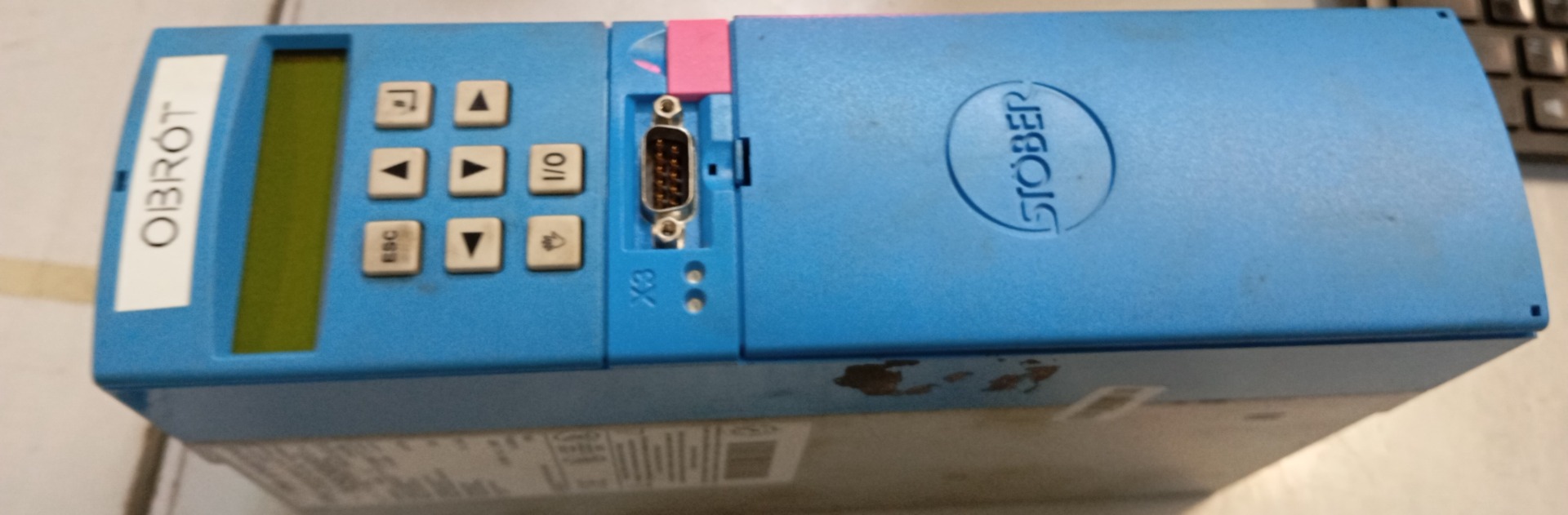

STOBER MDS5008/L appartiene alla famiglia di convertitori di frequenza POSIDRIVE MDS 5000. I dispositivi di questa serie vengono utilizzati nelle macchine di produzione e nei sistemi di azionamento automatizzati, nei quali l’inverter non è responsabile soltanto della variazione della velocità del motore, ma anche del controllo della coppia, dell’esecuzione delle sequenze di movimento, del posizionamento e della comunicazione con il controllore PLC di livello superiore.

Un guasto di questo tipo di azionamento può arrestare un singolo meccanismo, l’intera macchina oppure una sezione collegata della linea di produzione. Per questo motivo, occorre innanzitutto mettere al sicuro i dati del dispositivo, annotare il messaggio visualizzato e verificare le condizioni in cui si è verificato l’errore. Cancellare ripetutamente l’errore e riavviare l’azionamento senza identificarne la causa può provocare un’estensione del danno.

L’inverter STOBER MDS5008/L arresta la macchina o segnala ciclicamente un errore? Invia una foto della targhetta identificativa, il messaggio visualizzato e una descrizione del comportamento dell’azionamento. Queste informazioni consentono di determinare più rapidamente la possibile causa del problema e l’ambito della diagnostica.

Chiama: +48 717 500 983

Quando è necessaria l’assistenza per l’inverter STOBER MDS5008/L?

Quali sintomi indicano un guasto dell’inverter POSIDRIVE MDS 5000?

L’inverter POSIDRIVE MDS 5000 dispone di un sistema diagnostico avanzato che utilizza LED, un pannello con display a due righe e un elenco degli eventi. Ciò consente di riconoscere preliminarmente alcune anomalie prima ancora di smontare il dispositivo. Tuttavia, il messaggio non indica sempre direttamente il componente danneggiato. Può essere causato da un guasto dell’inverter, ma anche da un problema del motore, del cavo di alimentazione, dell’encoder o dell’impianto di controllo.

Messaggi e anomalie più frequenti nel funzionamento dell’azionamento

• l’inverter non avvia il motore nonostante sia presente il comando di avvio,
• l’azionamento non passa allo stato di abilitazione al funzionamento,
• il dispositivo si disattiva durante l’accelerazione o sotto carico,
• compare un errore di cortocircuito o di sovracorrente,
• l’inverter segnala una tensione troppo alta o troppo bassa,
• l’involucro del dispositivo si surriscalda eccessivamente,
• compare un errore di temperatura del motore,
• l’azionamento segnala l’assenza o l’errata acquisizione del segnale dell’encoder,
• la velocità del motore è instabile oppure supera il limite impostato,
• il posizionamento è impreciso oppure l’asse esegue movimenti incontrollati,
• manca la comunicazione con il controllore di livello superiore,
• il dispositivo perde la configurazione oppure non riconosce il modulo parametri.

Un errore di sovraccarico non indica necessariamente un guasto esclusivo dell’inverter. La causa può essere anche un meccanismo bloccato, un motore sovraccarico, un cortocircuito tra le fasi, un cavo motore danneggiato, dati motore errati o impostazioni non corrette del regolatore di corrente. Analogamente, un errore dell’encoder può derivare da un guasto del sensore, dal danneggiamento del cavo, da interferenze elettromagnetiche, da un’interfaccia incompatibile o da una configurazione errata della retroazione.

Se lo STOBER MDS5008/L arresta la macchina o segnala ciclicamente lo stesso errore, è opportuno fornire al centro assistenza una foto della targhetta identificativa, il testo del messaggio e una descrizione del momento in cui avviene l’arresto. Ciò permette di definire più rapidamente l’ambito della diagnostica e di ridurre i tempi di fermo.

Come si svolge la diagnostica dello STOBER MDS5008/L?

Una diagnostica professionale deve comprendere sia la parte hardware sia quella software. Nel caso degli azionamenti STOBER è particolarmente importante preservare la configurazione della macchina. L’MDS5008/L può funzionare in un semplice sistema di regolazione della velocità, ma può anche eseguire funzioni asse più avanzate, utilizzare la retroazione e scambiare dati con il PLC tramite un bus industriale.

La famiglia POSIDRIVE MDS 5000 supporta diversi metodi di controllo. La documentazione prevede, tra gli altri, il controllo scalare U/f, il controllo vettoriale sensorless, la modalità SLVC-HP, il controllo vettoriale con retroazione e il controllo servo. Il metodo selezionato influisce sul comportamento dell’azionamento, sui dati motore richiesti e sul processo diagnostico.

Durante il controllo dell’inverter vengono analizzati, tra gli altri, i seguenti elementi:

• stato del circuito di ingresso e del circuito intermedio,
• stadio di potenza e possibile presenza di cortocircuiti,
• circuiti di alimentazione dell’elettronica di controllo,
• stato dei morsetti, dei collegamenti e degli elementi di raffreddamento,
• cronologia salvata degli eventi e dei messaggi,
• coerenza dei dati motore con la configurazione dell’inverter,
• segnali dell’encoder e interfacce di retroazione,
• ingressi e uscite digitali e analogici,
• comunicazione con il sistema di controllo di livello superiore,
• modulo parametri, equipaggiamento opzionale e versione del software.

Per la configurazione del dispositivo viene utilizzato principalmente il software POSITool. Consente di selezionare le applicazioni STOBER, modificare i parametri del motore e della macchina, configurare ingressi, uscite e valori di riferimento, nonché preparare sequenze di controllo personalizzate. Il programma e i parametri possono essere trasferiti all’azionamento tramite un collegamento seriale RS232.

Per la diagnostica è utile la funzione Scope, che consente di registrare gli andamenti di velocità, corrente, coppia e altre variabili. L’analisi degli andamenti aiuta a distinguere un guasto elettronico da un problema meccanico o da una regolazione errata. Ad esempio, un improvviso aumento della corrente può essere causato da un cortocircuito, ma può anche indicare un meccanismo bloccato o parametri di accelerazione troppo aggressivi.

Cosa preparare prima di inviare l’inverter al centro assistenza?

• sigla completa del modello e foto della targhetta identificativa,
• testo o numero dell’errore visualizzato,
• descrizione del comportamento della macchina prima del verificarsi del guasto,
• informazioni sul fatto che il problema compaia dopo l’avvio, durante la frenatura o sotto carico,
• copia dei parametri o del progetto POSITool, se disponibile,
• informazioni sul tipo di motore e sull’encoder utilizzato,
• nome del bus di comunicazione utilizzato,
• informazioni su precedenti riparazioni o sostituzioni di componenti.

L’azionamento può funzionare con diversi sistemi di retroazione tramite le interfacce X4, X101, X120 e X140, a seconda dell’encoder e dell’equipaggiamento opzionale utilizzati. Durante la diagnostica occorre quindi controllare non soltanto l’inverter, ma anche la compatibilità del sensore collegato, il cablaggio, la schermatura e le impostazioni della retroazione.

L’integrazione con il controllore di livello superiore può essere realizzata tramite PROFIBUS DP, CANopen, EtherCAT, PROFINET o USS. L’MDS 5000 può utilizzare la macchina a stati standard dell’azionamento oppure una macchina a stati conforme al profilo DSP 402. La mancata abilitazione al funzionamento può derivare da un guasto del dispositivo, ma anche da una parola di controllo errata, dall’assenza della sequenza di stati richiesta o dalla perdita della comunicazione.

Se l’inverter non reagisce al segnale di avvio, prima di decidere la sostituzione è opportuno verificare gli stati degli ingressi, la parola di controllo, il bus di comunicazione e la configurazione dell’applicazione. In questo modo si evita di acquistare un dispositivo quando la causa effettiva del guasto si trova al di fuori dell’inverter.

Quali sono le cause più frequenti dei guasti agli inverter STOBER?

I guasti degli inverter industriali sono generalmente il risultato di un singolo evento oppure dell’azione graduale di condizioni operative sfavorevoli. Le cause tipiche comprendono sovraccarichi, cortocircuiti nel circuito motore, tensione di alimentazione instabile, temperatura elevata, contaminazione all’interno dell’armadio e flusso d’aria limitato.

Anche una parametrizzazione errata può causare problemi. Durante la messa in servizio dell’MDS5008/L, i dati motore devono essere inseriti correttamente. Possono essere selezionati nell’assistente di progettazione, letti dalla targhetta identificativa elettronica oppure inseriti manualmente. Le impostazioni comprendono, tra l’altro, il regolatore di corrente, il modello termico del motore, i limiti di coppia e velocità e il metodo di analisi del sensore di temperatura.

Dati motore errati possono causare una regolazione instabile, un surriscaldamento eccessivo, una corrente troppo elevata o problemi durante l’accelerazione. Negli azionamenti con retroazione sono inoltre importanti la corretta configurazione dell’encoder, il senso di conteggio e i segnali di riferimento.

Il dispositivo è progettato per il montaggio in un armadio elettrico. Richiede un raffreddamento adeguato, una messa a terra di protezione efficace e il rispetto delle distanze di montaggio. La documentazione della famiglia MDS 5000 prevede il funzionamento in reti TN con tensione non superiore a 480 V; tuttavia, la tensione, la corrente e la potenza esatte di uno specifico MDS5008/L devono essere sempre verificate sulla targhetta identificativa.

Il motore deve essere dotato di un sistema di monitoraggio della temperatura oppure di una protezione esterna contro il sovraccarico. L’assenza di un efficace controllo termico può provocare il surriscaldamento degli avvolgimenti e successivamente un cortocircuito, causando un danno secondario allo stadio di potenza dell’inverter.

Gli interventi all’interno del dispositivo devono essere eseguiti esclusivamente da personale qualificato. Dopo aver scollegato l’alimentazione, è necessario attendere fino a cinque minuti affinché i condensatori del circuito intermedio possano scaricarsi. L’assenza di tensione all’ingresso non significa che all’interno dell’inverter non sia presente una tensione pericolosa.

Cause tipiche di guasto dell’ACOPOS Servo Drive

La riparazione dell’ACOPOS Servo Drive richiede di stabilire se il problema risiede nel servoazionamento stesso, nel motore, nell’impianto, nel modulo di comunicazione, nel circuito di frenatura o nelle condizioni operative della macchina. Il solo codice di errore indica spesso la direzione della diagnostica, ma non sempre identifica in modo univoco l’elemento danneggiato.

Le cause più frequenti di guasto del B&R Automation 8V1180.00-2 sono:

• danneggiamento dei componenti di potenza nel circuito di uscita,
• sovraccarico dell’azionamento dovuto al funzionamento al di fuori del campo applicativo,
• cortocircuito o guasto a terra sul lato motore,
• problemi con il cavo motore o con la schermatura,
• danneggiamento della resistenza di frenatura o del circuito di frenatura,
• surriscaldamento causato dalla ventilazione limitata dell’armadio elettrico,
• polvere, umidità o contaminazione dell’elettronica,
• danni causati da sovratensione o interruzione dell’alimentazione,
• errori di collegamento del freno di stazionamento,
• problemi con il modulo di comunicazione o con il sistema di retroazione.

Le protezioni integrate contro sovraccarico, cortocircuito e guasto a terra contribuiscono a proteggere il servoazionamento, ma non sostituiscono la diagnostica. Se l’azionamento segnala regolarmente lo stesso errore, occorre controllare non soltanto l’elettronica, ma anche il motore, i cavi, il carico meccanico e le condizioni di raffreddamento.

Riparare lo STOBER MDS5008/L o sostituire l’inverter?

In cosa consiste una riparazione professionale del POSIDRIVE MDS 5000?

Riparazione dello STOBER MDS5008/L non deve limitarsi alla sostituzione del componente visibilmente danneggiato. È necessario individuare la causa del guasto, poiché la messa in servizio di un inverter riparato in un impianto non funzionante può provocare un nuovo danneggiamento.

Dopo la valutazione preliminare vengono eseguite misure e prove delle singole sezioni. A seconda dell’esito della diagnostica, l’intervento può comprendere la riparazione dell’alimentazione, dello stadio di potenza, dei circuiti di controllo, dei canali di misura, dei circuiti di ingresso e uscita, delle interfacce di comunicazione o del sistema di raffreddamento.

Quali componenti devono essere controllati durante l’assistenza?

• raddrizzatore e circuito intermedio,
• componenti dello stadio di potenza,
• circuiti di comando dei transistor di potenza,
• alimentatori ausiliari dell’elettronica,
• condensatori ed elementi filtranti,
• canali di misura della corrente e della tensione,
• pannello frontale e display,
• ingressi, uscite e connettori di controllo,
• interfacce encoder,
• moduli di comunicazione,
• ventole, dissipatori e pervietà del sistema di raffreddamento,
• modulo parametri e configurazione salvata.

Dopo l’eliminazione del guasto, il dispositivo deve essere sottoposto a prove funzionali. È importante verificare la risposta ai comandi di controllo, la stabilità delle tensioni interne, il funzionamento dell’uscita di potenza e la comunicazione. Se possibile, le prove devono comprendere il funzionamento sotto carico o in condizioni il più possibile simili all’applicazione reale.

Nel caso di un inverter utilizzato per il posizionamento o il controllo servo, occorre inoltre verificare la retroazione e le impostazioni dell’asse. Una corretta messa in servizio richiede la compatibilità tra inverter, motore, encoder, moduli opzionali e progetto dell’applicazione.

Quando è conveniente riparare un inverter STOBER?

La riparazione è generalmente giustificata quando il dispositivo è parte integrante di una macchina funzionante e la sua sostituzione con un altro tipo richiederebbe modifiche all’armadio elettrico, al programma PLC, al cablaggio, al sistema di sicurezza o alla configurazione dell’asse.

Mantenere il modello originale può ridurre il rischio di problemi di comunicazione e messa in servizio. Ciò è particolarmente importante nelle macchine in cui il POSIDRIVE MDS 5000 funziona con un motore dedicato, un encoder, un’applicazione STOBER o un sistema di controllo di livello superiore.

La riparazione può essere più conveniente quando:

• il guasto può essere localizzato in modo univoco,
• le schede principali e gli elementi strutturali non sono danneggiati in modo permanente,
• è disponibile una copia dei parametri o un modulo parametri funzionante,
• l’acquisto di un dispositivo identico comporta lunghi tempi di attesa,
• la sostituzione con un altro modello richiederebbe la modifica della macchina,
• è necessario mantenere la configurazione esistente dell’asse e della comunicazione.

Prima di ordinare un nuovo inverter, è opportuno richiedere una valutazione del danno. Ciò consente di confrontare il costo della riparazione con quello di acquisto, configurazione, montaggio e rimessa in servizio dell’intero azionamento.

Quando conviene considerare l’acquisto di un inverter sostitutivo?

L’acquisto di un secondo STOBER MDS5008/L può essere giustificato quando il danno interessa numerosi circuiti critici, le schede sono gravemente danneggiate, il dispositivo è stato allagato oppure il costo della riparazione si avvicina a quello di un’unità funzionante. Un dispositivo sostitutivo può essere necessario anche quando la priorità è ripristinare immediatamente la produzione e l’inverter danneggiato verrà riparato come ricambio.

Prima dell’acquisto occorre tuttavia confrontare la sigla completa, la tensione, la corrente, la potenza, l’equipaggiamento opzionale, i connettori di retroazione, il modulo di comunicazione e la versione hardware. La sola denominazione della famiglia MDS 5000 non garantisce la compatibilità con una macchina specifica.

In caso di acquisto di un dispositivo usato, occorre tenere conto della sua storia operativa sconosciuta. L’inverter può avviarsi senza errori, ma avere componenti di raffreddamento, condensatori o circuiti di potenza usurati. Per questo motivo, un dispositivo destinato a essere utilizzato come ricambio deve essere controllato prima del montaggio nella macchina.

Come ridurre i tempi di fermo macchina dopo un guasto dell’azionamento?

La cosa più importante è raccogliere rapidamente i dati. Il numero dell’errore, la sigla dell’inverter, la foto della targhetta identificativa, una copia del progetto POSITool e la descrizione delle condizioni in cui si è verificato il guasto possono ridurre notevolmente i tempi della diagnostica preliminare.

Non bisogna modificare i parametri in modo casuale né inizializzare il dispositivo senza una copia della configurazione. In un azionamento che esegue funzioni asse, la perdita del progetto può causare ulteriori problemi di messa in servizio, anche se la parte hardware dell’inverter è funzionante.

Se lo stabilimento dispone di un secondo inverter compatibile, si può considerare il suo montaggio come soluzione temporanea. Prima dell’avvio, tuttavia, è necessario confermare la compatibilità dell’equipaggiamento, del software, del motore e della configurazione.

Perché il semplice trasferimento del modulo parametri potrebbe non essere sufficiente?

Il programma e i parametri dell’MDS 5000 possono essere memorizzati in un modulo parametri rimovibile, facilitando il ripristino delle impostazioni dopo la sostituzione dell’inverter. Ciò non significa tuttavia che ogni dispositivo si avvii correttamente subito dopo il trasferimento del modulo.

Occorre verificare la compatibilità della versione software, delle opzioni installate, del modulo di comunicazione, dell’interfaccia encoder e del motore collegato. Dopo la sostituzione può inoltre essere necessario ricontrollare il senso di movimento, i limiti, il punto di riferimento e la regolazione dell’asse.

Nei sistemi che utilizzano POSISwitch occorre considerare anche la configurazione del controllo sequenziale dei motori. Il sistema può gestire fino a quattro motori, pertanto un’assegnazione errata dei parametri o dell’ordine di commutazione può causare un funzionamento non corretto della macchina.

Hai bisogno di assistenza per l’inverter STOBER MDS5008/L? Fornisci la sigla del dispositivo, la descrizione del guasto e il messaggio visualizzato. Una rapida analisi tecnica consentirà di stabilire se il problema può essere risolto mediante riparazione, ripristino della configurazione o utilizzo di un dispositivo sostitutivo funzionante. —> Richiedi la riparazione
