Riparazione express dell’inverter per recuperatore di calore

Riparazione dell’inverter del recuperatore di calore può ripristinare rapidamente il funzionamento dei ventilatori senza dover sostituire l’intero sistema di controllo. Quando si verifica un guasto dell’inverter del recuperatore di calore, la centrale di trattamento aria può arrestare la mandata o l’estrazione, funzionare con una portata non corretta oppure segnalare ripetutamente errori. Una diagnostica efficiente è quindi essenziale per stabilire se il guasto riguarda il variatore di frequenza, il motore del ventilatore, il cablaggio, un sensore o un altro componente dell’impianto HVAC.

Negli stabilimenti industriali e produttivi, nei magazzini, negli uffici e negli edifici pubblici, anche una breve interruzione della ventilazione può peggiorare le condizioni di lavoro, aumentare l’umidità e interferire con processi che richiedono un ricambio d’aria stabile. Per questo motivo, la riparazione express dell’inverter dovrebbe comprendere non solo l’eliminazione del guasto elettronico, ma anche la valutazione della causa dell’avaria e l’esecuzione di test che confermino il ritorno sicuro dell’apparecchiatura in servizio.

Chiama: +48 717 500 983

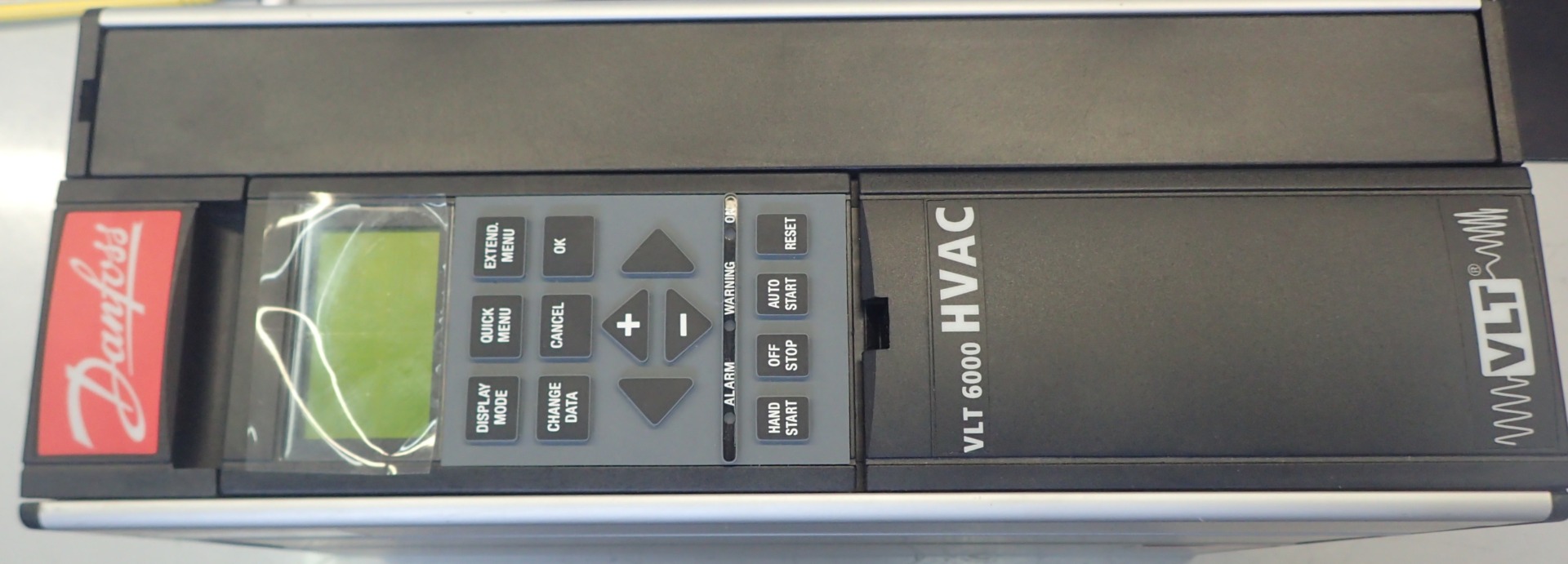

Guasto dell’inverter del recuperatore di calore – sintomi, cause e conseguenze

Perché il sistema di recupero calore non funziona e quando sospettare l’inverter?

Un recuperatore di calore recupera il calore dall’aria estratta dall’edificio e lo trasferisce all’aria immessa. I flussi d’aria rimangono fisicamente separati, mentre lo scambio di energia avviene all’interno dello scambiatore. Tuttavia, i filtri, i condotti di ventilazione e lo stesso scambiatore generano resistenza al flusso, perciò l’impianto richiede ventilatori correttamente controllati.

Un inverter per sistemi di ventilazione regola la frequenza e la tensione di alimentazione del motore. In questo modo consente di modificare in modo continuo la velocità del ventilatore e di adeguare la portata alla richiesta del momento. Nella pratica, il variatore può funzionare, tra l’altro, con sensori di pressione differenziale, pressostati, sensori di CO2, analizzatori della qualità dell’aria e sistemi di supervisione.

I problemi del sistema di recupero calore non indicano sempre un guasto del recuperatore stesso. Se il pannello di controllo funziona, ma il ventilatore non si avvia, gira in modo irregolare o non raggiunge la velocità impostata, una possibile causa è il guasto dell’inverter del ventilatore.

Sintomi più comuni di un inverter guasto

• il ventilatore non si avvia nonostante sia presente il segnale di marcia,
• l’azionamento si arresta immediatamente dopo l’avviamento,
• riavvii ciclici del variatore di frequenza,
• assenza di tensione all’uscita dell’inverter,
• velocità del ventilatore instabile,
• impossibilità di modificare la frequenza impostata,
• surriscaldamento eccessivo dell’involucro,
• funzionamento rumoroso del ventilatore o del motore,
• visualizzazione di errori di sovraccarico, surriscaldamento, perdita di fase o cortocircuito,
• mancanza di comunicazione con il controllore della centrale, il sistema BMS o il PLC,
• intervento delle protezioni durante un tentativo di avviamento,
• portata d’aria insufficiente nonostante il setpoint corretto.

Rilevi sintomi simili? Non riavviare ripetutamente l’inverter senza aver individuato la causa dell’errore. Ulteriori tentativi possono aggravare il danno allo stadio di potenza o provocare il guasto dei componenti collegati. Comunica al centro assistenza il modello del dispositivo, il codice di errore e una descrizione del comportamento dell’impianto.

Il problema può dipendere dal ventilatore, dal motore o da un sensore?

L’inverter spesso arresta l’azionamento in risposta a un problema esterno al proprio involucro. Un errore di sovracorrente può derivare dal danneggiamento dei transistor di potenza, ma anche da un rotore bloccato, cuscinetti usurati, un cortocircuito nell’avvolgimento del motore o un cavo danneggiato.

Analogamente, una portata d’aria insufficiente non indica necessariamente un guasto elettronico. La causa può essere costituita da filtri sporchi, una serranda chiusa, un trasmettitore di pressione differenziale guasto, un setpoint errato del regolatore PID o una parametrizzazione non corretta del variatore.

Per questo motivo, la diagnostica dell’inverter di un recuperatore di calore dovrebbe riguardare sia il dispositivo sia le informazioni essenziali sull’impianto. In caso contrario, l’inverter riparato potrebbe danneggiarsi nuovamente dopo il collegamento a un motore guasto.

Guasti più comuni degli inverter HVAC

Danni allo stadio di potenza e ai transistor IGBT

Lo stadio di potenza genera la tensione a frequenza variabile che alimenta il motore del ventilatore. I transistor IGBT sono tra i suoi componenti più importanti. Il loro danneggiamento può causare un cortocircuito, la perdita di una fase in uscita, il funzionamento irregolare del motore o la totale impossibilità di avviare l’azionamento.

Il danneggiamento dello stadio di potenza può essere causato da sovratensioni, sovraccarichi, cortocircuiti in uscita, collegamento errato del motore, degrado dei componenti elettronici o ripetuti tentativi di avviamento in presenza di un guasto meccanico.

Surriscaldamento, contaminazione e problemi di raffreddamento

Gli inverter dei ventilatori spesso funzionano per molte ore al giorno e la loro durata dipende, tra l’altro, da un raffreddamento corretto. Canali di ventilazione del variatore sporchi, una ventola di raffreddamento guasta, una temperatura elevata nel quadro elettrico o uno spazio insufficiente intorno all’apparecchiatura possono causare surriscaldamento.

Il funzionamento prolungato a temperature elevate accelera l’invecchiamento dei condensatori del circuito intermedio, delle ventole, delle saldature e di altri componenti. Un possibile sintomo è lo spegnimento dell’inverter dopo un determinato periodo, soprattutto quando il ventilatore lavora con un carico maggiore.

Errori di alimentazione, comunicazione e sistemi di misura

Un guasto del variatore di frequenza può essere legato anche all’alimentazione o al sistema di controllo. Cadute di tensione, squilibrio di fase, morsetti allentati, sovratensioni e dispositivi di protezione malfunzionanti possono generare errori simili a un guasto interno dell’inverter.

Nei sistemi HVAC sono importanti anche i segnali di comando. La perdita di comunicazione, un ingresso analogico danneggiato, l’interruzione del circuito di un sensore o un segnale di riferimento errato possono arrestare il ventilatore anche se la sezione di potenza rimane funzionante. L’assistenza dell’inverter del ventilatore dovrebbe quindi distinguere un guasto elettronico da un problema del sistema di supervisione.

In che modo un guasto dell’inverter influisce sul recuperatore di calore e sull’impianto di ventilazione?

L’arresto dell’inverter può fermare il ventilatore di mandata, quello di estrazione oppure entrambi. A seconda della configurazione dell’impianto, ciò può causare un peggioramento della qualità dell’aria, un aumento della concentrazione di CO2, problemi di umidità e la perdita dell’equilibrio di pressione previsto.

Negli impianti produttivi, le conseguenze possono comprendere anche un’estrazione insufficiente di calore, polveri, vapori o umidità di processo. Il fermo della ventilazione può rendere necessario limitare il processo, arrestare una parte della linea o attivare procedure di emergenza.

Con basse temperature esterne, un flusso d’aria insufficiente può inoltre aumentare il rischio di brinamento o congelamento dello scambiatore. L’effetto preciso dipende dalla configurazione della centrale, dalle protezioni antigelo utilizzate e dalle condizioni operative.

Non rimandare la diagnostica in un impianto critico per il processo. Una rapida valutazione del dispositivo consente di stabilire se l’inverter del ventilatore può essere riparato o se sarà necessario un ricambio collaudato oppure una soluzione temporanea per ridurre il fermo.

Riparazione express dell’inverter del recuperatore di calore – come si svolge l’assistenza?

Diagnostica rapida del guasto dell’inverter del ventilatore

Un servizio express dovrebbe iniziare dalla raccolta di informazioni sul dispositivo e sull’impianto. Il solo codice di errore è importante, ma non sempre basta per individuare il componente danneggiato. Sono rilevanti anche il momento in cui si è verificato il problema, il carico dell’azionamento e l’eventuale presenza, prima del guasto, di un’interruzione di alimentazione, una sovratensione, un allagamento, un surriscaldamento o interventi sul motore.

Analisi dei codici di errore e valutazione tecnica

È consigliabile fornire al centro assistenza le seguenti informazioni:

• il produttore e la designazione completa dell’inverter,
• la potenza, la tensione e la corrente nominali del dispositivo,
• una foto della targhetta,
• il codice di errore visualizzato sul pannello,
• l’informazione se il ventilatore ruota liberamente,
• una descrizione del comportamento dell’inverter prima del guasto,
• informazioni sugli ultimi interventi effettuati sulla centrale, sul motore o sull’impianto elettrico,
• una copia dei parametri o un file di configurazione, se disponibile.

Questo insieme di dati facilita la valutazione preliminare del problema e la preparazione dei ricambi adatti prima dell’inizio della riparazione.

Misure dell’elettronica, dello stadio di potenza e del circuito intermedio

Dopo aver ricevuto il dispositivo, il centro assistenza può eseguire un’ispezione visiva e verificare la presenza di sporco, segni di surriscaldamento, danni meccanici e lo stato dei collegamenti. Successivamente vengono effettuate le misure delle sezioni elettroniche interessate.

A seconda della configurazione dell’inverter, la diagnostica può comprendere:

• il raddrizzatore d’ingresso,
• il circuito intermedio in corrente continua,
• i condensatori e il circuito di precarica,
• i moduli di potenza e i transistor IGBT,
• i circuiti di pilotaggio dei gate,
• gli alimentatori ausiliari,
• i circuiti di misura della corrente e della tensione,
• gli ingressi e le uscite analogici e digitali,
• le interfacce di comunicazione,
• il pannello operatore e la memoria dei parametri,
• le ventole e i sensori di temperatura.

La diagnostica rapida di un guasto dell’inverter non dovrebbe limitarsi alla sostituzione del componente visibilmente danneggiato. È necessario controllare anche i componenti associati che potrebbero essere stati sovraccaricati al momento dell’avaria.

Riparazione, rigenerazione e test finali

L’ambito dei lavori dipende dai risultati delle misure. La riparazione può comprendere la sostituzione di componenti dello stadio di potenza, condensatori, ventole, relè, circuiti di alimentazione, connettori danneggiati o componenti di controllo. La rigenerazione può includere anche la pulizia, il controllo dei collegamenti e la sostituzione dei componenti soggetti a usura che mostrano un deterioramento significativo.

Dopo la riparazione, l’inverter dovrebbe essere avviato in condizioni controllate. I test possono comprendere il controllo delle tensioni di uscita, il funzionamento a diverse frequenze, la risposta degli ingressi di comando, il funzionamento del pannello, la comunicazione e il comportamento sotto un carico adeguato al dispositivo.

Anche la conservazione o il ripristino dei parametri è una fase importante. Un inverter HVAC può avere rampe, limiti di corrente, regolatore PID, valori di frequenza minima e massima e parametri di comunicazione configurati. Il semplice caricamento delle impostazioni di fabbrica potrebbe non ripristinare il corretto funzionamento della centrale.

Hai bisogno di una riparazione express dell’inverter? Invia una foto della targhetta, il codice di errore e una descrizione dell’impianto. Queste informazioni permettono di valutare preliminarmente il possibile ambito della diagnostica, la disponibilità dei ricambi e un percorso realistico per ripristinare il funzionamento.

Riparazione dell’inverter o acquisto di un ricambio?

Quando è giustificata la riparazione dell’inverter?

La riparazione è spesso vantaggiosa quando il dispositivo è adattato al sistema di controllo esistente, presenta una configurazione particolare oppure la sua sostituzione richiederebbe modifiche al quadro elettrico. Mantenere l’inverter originale può ridurre il rischio di problemi di comunicazione, controllo e rimessa in servizio dell’impianto.

La riparazione dell’inverter di un recuperatore di calore può essere particolarmente giustificata quando:

• un nuovo dispositivo ha tempi di consegna lunghi,
• il modello è stato ritirato dalla produzione,
• la sostituzione richiederebbe modifiche all’impianto,
• il mantenimento dei parametri è importante per il funzionamento della centrale,
• il guasto riguarda un componente riparabile,
• il costo del fermo è superiore al costo della riparazione express.

Quando conviene sostituire o modernizzare il variatore?

L’acquisto di un nuovo inverter o la modernizzazione del sistema può essere una soluzione migliore quando il dispositivo è gravemente danneggiato, è stato riparato più volte, i ricambi essenziali non sono disponibili oppure le sue caratteristiche non soddisfano più i requisiti attuali dell’impianto.

Per scegliere un ricambio non basta considerare la potenza del motore. Sono importanti anche la tensione di alimentazione, la corrente nominale, il tipo di carico del ventilatore, il metodo di impostazione della velocità, il numero di ingressi e uscite, il regolatore PID, il tipo di comunicazione, le condizioni ambientali e il metodo di montaggio.

Tra i produttori di inverter per sistemi di ventilazione figurano ABB, Danfoss, Siemens, Schneider Electric, Lenze, Yaskawa, Vacon, Invertek, Omron, LS Electric e Control Techniques. Un ricambio di un altro produttore può richiedere la riassegnazione delle funzioni dei morsetti, la modifica dei parametri e l’adattamento della comunicazione con il sistema di controllo della centrale.

La modernizzazione può comprendere anche l’installazione di protezioni aggiuntive, il miglioramento del raffreddamento del quadro, la sostituzione dei cavi, la modifica del metodo di controllo e la creazione di una copia di backup dei parametri per la manutenzione.

Smontaggio del vecchio inverter del ventilatore e spedizione al centro assistenza

Il vecchio inverter del ventilatore dovrebbe essere smontato da una persona adeguatamente qualificata. Nell’azionamento possono rimanere tensioni pericolose anche dopo il disinserimento dell’alimentazione, pertanto è necessario rispettare le procedure del produttore e il tempo di scarica del circuito intermedio.

Prima di scollegare i cavi è consigliabile:

• fotografare tutti i morsetti e i collegamenti,
• contrassegnare i cavi di alimentazione, del motore e di comando,
• salvare o copiare i parametri, se l’inverter può essere avviato,
• annotare il codice di errore e lo stato degli indicatori,
• proteggere il pannello operatore e gli eventuali moduli di comunicazione aggiuntivi,
• contrassegnare il dispositivo con il numero della macchina o della centrale.

L’inverter deve essere imballato in modo da proteggerlo da urti, umidità e scariche elettrostatiche. Alla spedizione è consigliabile allegare una descrizione del guasto e i recapiti di una persona con cui il centro assistenza possa discutere i dettagli tecnici.

Come ridurre il fermo del recuperatore di calore e prepararsi a un altro guasto?

Il reparto manutenzione può ridurre notevolmente i tempi di risposta se dispone di un elenco aggiornato degli inverter, copie di backup dei parametri, schemi di collegamento e informazioni sui modelli dei motori. Per gli impianti critici, vale anche la pena valutare la disponibilità di un inverter di riserva compatibile.

Dopo aver eliminato il guasto, è necessario verificare la causa del danneggiamento. Può essere opportuno misurare il motore e i cavi, controllare il ventilatore, sostituire i filtri, verificare il raffreddamento del quadro, serrare i collegamenti e analizzare la qualità dell’alimentazione.

Oltre alla riparazione e alla diagnostica, i servizi possono comprendere la rigenerazione, la modernizzazione, la scelta del ricambio, la vendita di un dispositivo disponibile a magazzino e l’acquisto di inverter inutilizzati o danneggiati. Ciò consente di scegliere una soluzione adeguata all’età dell’impianto, al budget e al tempo di fermo accettabile.

Un guasto dell’inverter non deve necessariamente comportare una lunga interruzione della ventilazione. Invia il dispositivo per la diagnostica insieme a una descrizione dei sintomi. Dopo una valutazione tecnica, potrai scegliere la riparazione, la rigenerazione, un ricambio o la modernizzazione e ripristinare il funzionamento del recuperatore di calore nel più breve tempo possibile. —> Richiedi la riparazione
