Riparazione di un inverter dopo un temporale. Come ripristinare in sicurezza il funzionamento dell’inverter dopo una sovratensione?

La riparazione di un inverter dopo un temporale dovrebbe iniziare con lo scollegamento sicuro del dispositivo, la scarica del bus DC, la misurazione della tensione sui condensatori, l’ispezione visiva e la diagnostica dello stadio di ingresso, del ponte raddrizzatore, del circuito intermedio, del circuito di precarica e dei moduli di potenza. Un inverter dopo una sovratensione non deve essere ricollegato frettolosamente alla rete, perché un cortocircuito nascosto nei varistori, nel raddrizzatore, nei condensatori DC o nei driver IGBT può causare un’esplosione secondaria, la bruciatura del laminato PCB e la distruzione completa del dispositivo. Per questo motivo, il service dell’inverter dopo un temporale dovrebbe comprendere una diagnostica fuori tensione, la riparazione dei componenti danneggiati e un avviamento controllato con limitazione di corrente.

Un temporale è particolarmente pericoloso per i dispositivi di elettronica di potenza: inverter, servoamplificatori, alimentatori UPS, softstarter, convertitori, controllori PLC, pannelli HMI, alimentatori e moduli I/O. Anche se l’edificio dispone di un impianto parafulmine, l’elettronica industriale può comunque essere danneggiata da sovratensioni indotte nei cavi di alimentazione, di segnale e di comunicazione.

Nella pratica della manutenzione, un guasto dell’inverter dopo un temporale rappresenta un problema tecnico e produttivo. Un azionamento fermo può bloccare una pompa, un ventilatore, un trasportatore, un compressore, un estrusore, una linea tecnologica o una macchina CNC. È quindi importante stabilire rapidamente se l’inverter danneggiato dopo il temporale è riparabile, se occorre scegliere un sostituto, eseguire una rigenerazione, ricorrere al ritiro oppure pianificare la modernizzazione del sistema di azionamento.

L’inverter dopo un temporale non si accende oppure fa scattare le protezioni? Non alimentarlo di nuovo. Richiedi una diagnostica prima che un cortocircuito nascosto provochi danni più gravi.

Chiama: +48 717 500 983

Perché un inverter non funziona dopo un temporale e cosa si danneggia più spesso?

In che modo una sovratensione danneggia un inverter industriale?

Una scarica atmosferica genera correnti impulsive molto elevate e rapide variazioni del campo elettromagnetico. Anche se la corrente diretta del fulmine viene scaricata tramite l’impianto parafulmine, nei cavi vicini possono essere indotte sovratensioni superiori alla tenuta dell’isolamento e dei componenti a semiconduttore.

L’energia della sovratensione può entrare nell’inverter attraverso:

• l’alimentazione AC, cioè l’ingresso di rete dell’inverter,
• i cavi motore, soprattutto in presenza di lunghe tratte di cablaggio,
• i cavi di comando, gli ingressi digitali e analogici,
• la comunicazione industriale, ad esempio i bus di rete,
• la schermatura e la messa a terra, se l’impianto presenta collegamenti equipotenziali non corretti,
• i circuiti ausiliari, alimentatori, encoder e sensori.

I danni post-impulsivi si concentrano più spesso nello stadio di ingresso dell’inverter, perché l’energia proveniente dalla rete raggiunge prima gli elementi di filtraggio, protezione e raddrizzamento. Se l’onda impulsiva prosegue oltre, può danneggiare il bus DC, i condensatori, i circuiti di misura, i microprocessori, i gate driver e i moduli IGBT.

Quali sintomi indicano un inverter bruciato dopo un temporale?

Un inverter bruciato dopo un temporale non presenta sempre tracce visibili di danni sull’involucro. A volte il dispositivo sembra esternamente in buone condizioni, ma all’interno presenta varistori in cortocircuito, un ponte raddrizzatore danneggiato, fusibili bruciati, condensatori non più ermetici oppure una logica di controllo danneggiata.

I sintomi tipici per cui è necessaria la diagnostica dell’inverter dopo un temporale sono:

• l’inverter non si avvia dopo un temporale,
• l’inverter fa scattare le protezioni dopo l’alimentazione,
• compare odore di bruciato,
• annerimenti o fuliggine all’interno del dispositivo,
• varistore esploso o carbonizzato,
• fusibili bruciati,
• involucri dei componenti crepati,
• condensatori rigonfi o non ermetici,
• assenza di reazione del pannello operatore,
• errori di sottotensione, sovracorrente o guasto a terra,
• assenza di tensione sul bus DC oppure carica instabile del circuito intermedio,
• assenza di tensione di uscita verso il motore.

Se l’inverter non funziona dopo un temporale, non bisogna presumere che basti sostituire il fusibile. Un fusibile bruciato è spesso l’effetto di un cortocircuito più profondo nel dispositivo, non la causa principale del guasto.

Perché si danneggiano varistori, scaricatori e fusibili?

I varistori a ossido metallico e gli scaricatori a gas sono la prima linea di difesa all’interno di molti inverter. Quando compare un’onda di sovratensione, questi elementi riducono rapidamente la loro resistenza e tentano di scaricare l’energia in eccesso verso il potenziale di terra. Se l’energia dell’impulso supera le loro capacità, si verifica una distruzione termica.

Un varistore danneggiato può essere:

• esploso,
• carbonizzato,
• crepato,
• in cortocircuito,
• ricoperto di fuliggine conduttiva,
• fonte di arco elettrico.

Un guasto di questo tipo è spesso accompagnato dall’intervento di fusibili rapidi per apparecchiature o fusibili a cartuccia. Sostituire solo il fusibile senza verificare la causa è rischioso, perché dopo una nuova applicazione della tensione il cortocircuito può ripetersi immediatamente.

In assistenza è necessario verificare non solo il varistore stesso, ma anche le piste PCB vicine, gli elementi del filtro di ingresso, il circuito di precarica, il raddrizzatore e l’isolamento rispetto a PE. La fuliggine dopo un arco può condurre corrente e causare ulteriori danni, anche dopo la sostituzione del componente visibilmente bruciato.

Cosa succede al ponte raddrizzatore, al bus DC e ai condensatori?

Un’altra area sensibile dell’inverter è il ponte raddrizzatore di ingresso. Può essere costruito con diodi o tiristori. Quando la sovratensione supera la tensione inversa ammessa dei semiconduttori, si verifica la perforazione della struttura in silicio e un cortocircuito permanente.

Se l’onda di sovratensione attraversa il raddrizzatore, l’energia raggiunge il circuito intermedio DC. Qui si trovano condensatori elettrolitici o a film ad alta tensione. Una sovraccarica improvvisa oltre la tensione nominale può causare:

• perforazione del dielettrico,
• perdita di ermeticità del condensatore,
• rigonfiamento dell’involucro del condensatore elettrolitico,
• aumento della corrente di fuga,
• esplosione del condensatore,
• danneggiamento del laminato PCB,
• trasferimento della sovratensione alla logica di controllo.

Le situazioni più pericolose sono quelle in cui l’inverter dopo una sovratensione sembra apparentemente integro, ma ha un ponte, un circuito di precharge oppure condensatori DC danneggiati. Un tentativo di avviamento rapido senza misurazioni può concludersi con l’esplosione dei componenti e la perdita totale della possibilità di riparazione.

Cosa non fare quando un inverter non funziona dopo una sovratensione?

Dopo un temporale, il reparto manutenzione opera spesso sotto la pressione della produzione. Tuttavia, con gli inverter dopo una sovratensione è necessario mantenere particolare cautela. Un convertitore di frequenza danneggiato può contenere condensatori del bus DC carichi, semiconduttori in cortocircuito e componenti pronti a danneggiarsi di nuovo dopo l’applicazione della tensione.

Non bisogna:

• inserire più volte l’alimentazione “per prova”,
• sostituire i fusibili senza diagnostica,
• toccare i componenti all’interno dell’inverter senza misurare la tensione DC,
• avviare dispositivi con annerimenti visibili,
• omettere la misura della resistenza di isolamento,
• collegare l’inverter direttamente alla rete dopo la riparazione,
• presumere che sia danneggiato un solo componente,
• ignorare la fuliggine conduttiva dopo un arco elettrico,
• avviare l’inverter con il motore collegato senza un test preliminare.

La riparazione sicura di un inverter dopo una sovratensione richiede una procedura di diseccitazione, misure fuori tensione e un avviamento controllato. Non è un caso in cui convenga procedere per tentativi ed errori.

Come si svolgono diagnostica, riparazione e avviamento sicuro di un inverter dopo una sovratensione?

Come preparare in sicurezza un inverter dopo un temporale alla diagnostica?

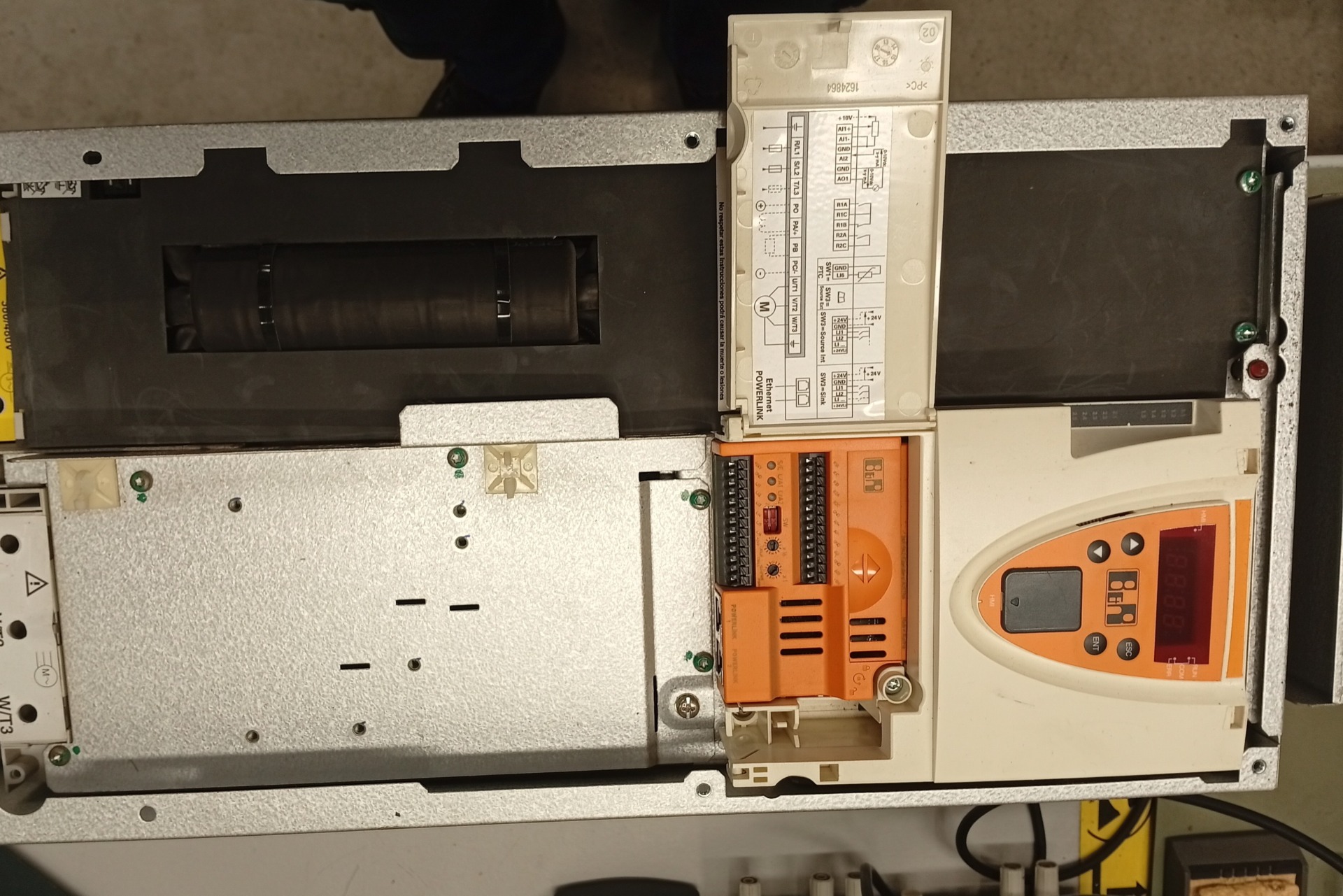

Prima di iniziare la diagnostica, l’inverter deve essere completamente scollegato da tutte le fonti di alimentazione. Questo riguarda l’alimentazione principale, l’alimentazione ausiliaria, i cavi motore, i segnali di comando e la comunicazione, se possono introdurre tensione nel dispositivo.

Una procedura sicura dovrebbe comprendere:

1. Scollegamento dell’inverter dall’alimentazione e protezione contro l’inserimento accidentale.
2. Attesa del tempo specificato dal produttore, di solito alcuni minuti o una decina di minuti.
3. Misurazione della tensione sul bus DC tra i morsetti DC+ e DC-.
4. Conferma della caduta della tensione a un livello sicuro, il più delle volte inferiore a 50 V.
5. Ispezione dell’interno alla ricerca di bruciature, fuliggine, crepe, rigonfiamenti e tracce di arco.
6. Conservazione della documentazione fotografica, se il guasto deve essere segnalato all’assicurazione o analizzato per individuarne la causa.

Solo dopo queste operazioni è possibile passare alle misurazioni. In un inverter danneggiato non ci si può fidare del fatto che le resistenze di scarica abbiano sicuramente funzionato. Dopo una sovratensione anche queste possono essere danneggiate.

Cosa controlla il service dell’inverter dopo una sovratensione?

Il service dell’inverter dopo una sovratensione dovrebbe controllare tutte le aree attraverso cui l’onda impulsiva potrebbe essere passata. La diagnostica inizia dal lato di ingresso, ma non termina sugli elementi visibilmente bruciati.

Area di diagnostica	Cosa può essere danneggiato?	Quale intervento esegue il service?
Stadio di ingresso	Varistori, scaricatori, filtro EMC, fusibili	Ispezione, misurazioni, sostituzione degli elementi di protezione
Ponte raddrizzatore	Diodi, tiristori, cortocircuiti tra fasi e DC	Test dei diodi, misura dei cortocircuiti, controllo dei semiconduttori
Circuito di precarica	Resistenze precharge, relè, contattori, circuiti di comando	Controllo della carica del DC link e della continuità del circuito
Bus DC	Condensatori elettrolitici o a film	Valutazione di capacità, corrente di fuga, rigonfiamenti e perdite di ermeticità
Modulo di potenza	IGBT, gate driver, cortocircuiti di uscita	Test dei cortocircuiti, controllo del comando gate, misura dell’isolamento
Logica di controllo	Microprocessori, trasduttori di misura, alimentatori ausiliari	Controllo delle tensioni ausiliarie e della comunicazione interna
Isolamento e PE	Scariche verso massa, fuliggine conduttiva, percorsi di dispersione	Misura della resistenza di isolamento e pulizia dopo arco

Nelle misurazioni fuori tensione si esegue spesso il test dei diodi del ponte raddrizzatore tra ciascun morsetto di fase e i poli del bus DC. Un semiconduttore funzionante dovrebbe mostrare una caduta di tensione in direzione di conduzione e un’interruzione in direzione inversa. Un risultato vicino allo zero di solito indica un cortocircuito.

Serve una diagnostica dell’inverter dopo una sovratensione? Invia il modello dell’inverter, la descrizione dei sintomi, le foto dell’interno e l’informazione se il dispositivo è stato riacceso dopo il temporale.

Come si svolge la riparazione di un inverter bruciato?

La riparazione di un inverter bruciato consiste nella rimozione dei componenti danneggiati, nella pulizia del dispositivo dopo un arco elettrico, nel ripristino delle piste, nella sostituzione degli elementi di protezione, nella riparazione dello stadio di potenza e nel controllo della sezione di comando. Tutti i componenti devono avere parametri conformi alla specifica del dispositivo.

In pratica, la riparazione può comprendere:

• sostituzione dei varistori con parametri impulsivi adeguati,
• sostituzione degli scaricatori a gas, se presenti nella costruzione,
• sostituzione di fusibili a cartuccia o per apparecchiatura con la corretta caratteristica,
• riparazione del circuito di precarica,
• sostituzione del ponte raddrizzatore, diodi o tiristori,
• sostituzione dei condensatori DC link danneggiati,
• riparazione dei gate driver IGBT,
• controllo del modulo di uscita,
• riparazione degli alimentatori ausiliari,
• pulizia della fuliggine e dei depositi conduttivi,
• ripristino delle piste e dei collegamenti danneggiati,
• test statici e dinamici dopo la riparazione.

Dopo il completamento dei lavori, l’inverter non deve essere collegato subito direttamente alla rete. Il primo avviamento deve essere controllato, con limitazione di corrente. Può essere eseguito tramite un alimentatore da laboratorio collegato al bus DC oppure tramite un autotrasformatore regolabile sul lato AC. Questo consente di aumentare gradualmente la tensione e osservare l’assorbimento di corrente.

Un improvviso aumento della corrente a bassa tensione può indicare un cortocircuito nascosto nel modulo di uscita, nei gate driver IGBT o nei circuiti più profondi del dispositivo. Solo dopo un avvio stabile della logica, in assenza di errori di sottotensione, sovracorrente e guasto a terra, è possibile passare all’alimentazione completa e al test dinamico.

Quando ha senso riparare un inverter dopo un temporale e quando è meglio sostituirlo?

Non tutti gli inverter distrutti dopo un temporale sono adatti a una riparazione economicamente conveniente. La decisione dipende dall’entità dei danni, dalla disponibilità dei ricambi, dal valore del dispositivo, dal tempo di fermo e dall’importanza dell’inverter per la produzione.

La riparazione di un inverter dopo un temporale ha senso quando:

• i danni sono limitati allo stadio di ingresso o a sezioni selezionate,
• il laminato PCB non è carbonizzato nelle aree critiche,
• il modulo di potenza può essere riparato in sicurezza,
• sono disponibili ricambi con parametri adeguati,
• il dispositivo è costoso, difficile da reperire o adattato alla macchina,
• la riparazione riduce il fermo rispetto all’acquisto di un nuovo inverter,
• dopo il service è possibile eseguire un avviamento controllato e un test sotto carico.

La sostituzione o la modernizzazione può essere migliore quando:

• i danni hanno interessato molti strati del PCB,
• si è verificata una carbonizzazione estesa del laminato,
• la logica di controllo e il circuito di potenza sono distrutti,
• i ricambi non sono disponibili o il costo della riparazione è troppo elevato,
• l’inverter è obsoleto e si guasta frequentemente,
• lo stabilimento vuole migliorare protezioni, comunicazione e diagnostica,
• la modernizzazione ridurrà il rischio di ulteriori fermi.

In alcuni casi è possibile anche il ritiro di inverter danneggiati. Riguarda dispositivi la cui riparazione non è conveniente, ma che possono servire come fonte di ricambi o base per la rigenerazione.

Riparazione e service di inverter dopo un temporale presso RGB Elektronika

RGB Elektronika esegue diagnostica, riparazione, service, rigenerazione, ritiro e modernizzazione di dispositivi di automazione ed elettronica industriale. Nel caso di inverter dopo una sovratensione, aiutiamo a stabilire se il dispositivo è riparabile oppure se una soluzione migliore sia la sostituzione, la scelta di un equivalente, la modernizzazione del sistema di azionamento o il ritiro del dispositivo danneggiato.

Possiamo aiutare quando serve:

• riparazione di un inverter dopo un temporale,
• riparazione di un inverter dopo una sovratensione,
• riparazione di un inverter bruciato,
• service di un inverter dopo un temporale,
• service di un inverter dopo una sovratensione,
• diagnostica di un inverter dopo un temporale,
• diagnostica di un inverter dopo una sovratensione,
• valutazione di un inverter danneggiato dopo un temporale,
• selezione di un inverter sostitutivo,
• rigenerazione e test di inverter industriali.

Controlliamo anche i componenti collegati al sistema di azionamento: motori elettrici, servoazionamenti, alimentatori, controllori PLC, pannelli HMI, encoder, moduli I/O, softstarter, convertitori, elettronica di controllo, circuiti di potenza, comunicazione industriale e protezioni. Questo permette di stabilire se la sovratensione ha danneggiato solo l’inverter oppure anche altri elementi della macchina.

Se l’inverter non funziona dopo un temporale, fa scattare le protezioni, odora di bruciato, presenta elementi anneriti oppure segnala errori dopo una sovratensione, contatta RGB Elektronika. Invia una foto della targhetta, la descrizione dei sintomi, foto dell’interno del dispositivo e l’informazione se l’inverter è stato riavviato dopo il guasto. Ti aiuteremo a scegliere diagnostica, riparazione, rigenerazione, ritiro, sostituto o modernizzazione.

–> Richiedi la riparazione
