Quali sono le cause di guasto del convertitore ACS310? Diagnostica dei danni negli inverter compatti ABB

Le cause più frequenti di guasto del convertitore ACS310 sono il collegamento errato dell’alimentazione, il sovraccarico dell’azionamento, un cortocircuito lato motore, il danneggiamento dello stadio di potenza, il surriscaldamento, la contaminazione dell’elettronica, l’invecchiamento dei condensatori, le sovratensioni e test non corretti eseguiti senza conoscere la struttura dell’inverter. ABB ACS310 è un convertitore di frequenza compatto progettato principalmente per pompe e ventilatori, perciò la sua diagnostica deve prendere in considerazione non solo l’inverter stesso, ma anche il motore, l’installazione, i parametri dell’applicazione, il sistema di controllo e le condizioni di lavoro all’interno del quadro.

Nella pratica della manutenzione, un guasto dell’inverter raramente indica esclusivamente un problema di un singolo componente elettronico. L’arresto del convertitore di frequenza può derivare da un guasto dello stadio di potenza, da un errore di configurazione, da un motore sovraccarico, da problemi di alimentazione, da una ventola non efficiente, da una comunicazione industriale non corretta oppure da danni provocati da un intervento precedente sull’installazione.

Per questo motivo, nella diagnosi del convertitore di frequenza ABB ACS310 è importante combinare conoscenze di elettronica industriale, automazione, sistemi di azionamento e condizioni operative della macchina. Una sostituzione rapida ma superficiale dell’inverter, senza verificare la causa del guasto, può portare a un nuovo danneggiamento del dispositivo nuovo o riparato.

Vuoi ridurre il fermo di una pompa, di un ventilatore o di un impianto HVAC? Invia i sintomi del guasto del convertitore ACS310 a RGB Elektronika.

Chiama: +48 717 500 983

ABB ACS310 nelle applicazioni con pompe e ventilatori: cosa sapere prima della diagnosi?

Che cos’è il convertitore di frequenza ABB ACS310?

ABB ACS310 è un inverter compatto ABB destinato al controllo di motori in corrente alternata, in particolare nelle applicazioni con pompe e ventilatori. Il dispositivo è stato progettato per la regolazione degli azionamenti in cui la prestazione deve dipendere dalla richiesta attuale del processo, ad esempio dalla pressione, dalla portata o da un’altra variabile tecnologica.

Il convertitore di frequenza ABB ACS310 viene utilizzato, tra l’altro, in sistemi di pompaggio, ventilatori centrifughi, impianti HVAC, pompe di aumento pressione e applicazioni in cui è importante ottimizzare il consumo energetico. Un azionamento correttamente selezionato e configurato consente di ridurre i costi di esercizio, migliorare l’efficienza energetica del sistema e diminuire il carico meccanico dell’impianto.

Dal punto di vista diagnostico è importante ricordare che l’ACS310 non è un elemento universale separato dall’applicazione. Il suo stato tecnico deve essere valutato insieme al motore, all’installazione di alimentazione, al carico meccanico, al sistema di controllo, ai sensori di processo e all’ambiente di lavoro.

Caratteristiche principali di ABB ACS310 importanti per il servizio

Dalle informazioni tecniche risulta che il convertitore ABB ACS310 è disponibile in una gamma di potenza da 0,37 kW a 22 kW, con varianti disponibili che includono tra l’altro:

• da 0,37 a 11 kW con alimentazione 200 V,
• da 0,37 a 22 kW con alimentazione 400 V,
• custodia con grado di protezione IP20,
• funzioni integrate per il controllo di pompe e ventilatori,
• regolazione PID,
• controllo multipompa, cioè a cascata,
• funzioni di autopulizia delle pompe,
• funzioni di riempimento,
• adattatore Modbus EIA-485 integrato,
• possibilità di montaggio a parete o in quadro di comando.

Queste funzioni rappresentano un grande vantaggio in esercizio, ma durante la diagnosi indicano anche la necessità di controllare non solo l’elettronica di potenza, ma anche i segnali di comando, i parametri PID, la comunicazione Modbus, lo stato dei sensori e la logica di funzionamento dell’intero sistema.

Dove lavora più spesso l’inverter compatto ABB ACS310?

L’inverter compatto ABB ACS310 lavora più spesso in applicazioni in cui il motore non deve funzionare costantemente alla massima velocità. Esempi tipici sono:

• pompe di aumento pressione,
• pompe di circolazione,
• ventilatori centrifughi,
• impianti di ventilazione,
• sistemi HVAC,
• sistemi di mantenimento della pressione,
• impianti tecnologici con regolazione della portata,
• sistemi multipompa funzionanti in cascata.

In queste applicazioni, un guasto dell’inverter può fermare non solo un singolo motore, ma l’intero processo tecnologico. Il mancato funzionamento della pompa può significare calo di pressione, assenza di raffreddamento, interruzione della circolazione del fluido o arresto di una parte della produzione. Il guasto di un ventilatore può invece influire sulla ventilazione, sulla temperatura, sulla sicurezza del processo o sulle condizioni di lavoro delle apparecchiature nel reparto.

Perché le condizioni di lavoro influenzano la frequenza dei guasti dell’inverter?

ABB ACS310 ha una custodia IP20, quindi deve lavorare in condizioni di installazione adeguate. In pratica significa che l’ambiente di lavoro ha un forte impatto sull’affidabilità del dispositivo. Una temperatura troppo elevata nel quadro, canali di ventilazione sporchi, polvere, umidità, circolazione dell’aria non corretta o montaggio senza rispettare le distanze di servizio possono ridurre la durata dell’elettronica.

Nei convertitori di frequenza sono particolarmente sensibili gli stadi di potenza, i condensatori del circuito intermedio DC, gli alimentatori ausiliari, le ventole di raffreddamento e l’elettronica di controllo. Se l’inverter lavora in un quadro polveroso, a temperatura elevata o vicino a fonti di disturbi EMC, il rischio di guasto aumenta.

Indicazione pratica per la manutenzione: se l’ACS310 segnala ciclicamente errori, si spegne dopo un certo tempo oppure funziona correttamente solo con carico ridotto, la diagnostica non deve limitarsi alla cancellazione dell’allarme. Vale la pena verificare le condizioni di raffreddamento, il motore, i cavi, il carico meccanico e la cronologia degli errori dell’azionamento.

Le cause più frequenti di guasto del convertitore ACS310 e la diagnostica dei danni dell’inverter

Quali sono le cause più frequenti di guasto del convertitore ACS310?

Le cause di guasto del convertitore ACS310 possono essere suddivise in elettriche, termiche, ambientali, operative, di configurazione e di montaggio. Questa classificazione facilita la diagnosi, perché lo stesso sintomo, ad esempio il mancato avvio del motore, può derivare sia da un danno dell’inverter, sia da un errore di controllo, da un problema del motore o da un segnale errato proveniente dall’impianto.

Tra le cause più frequenti di danneggiamento rientrano:

• collegamento errato dell’alimentazione, in particolare l’applicazione della tensione di rete ai morsetti di uscita dell’azionamento,
• cortocircuito lato motore o danneggiamento dei cavi motore,
• sovraccarico dell’azionamento derivante da una scelta non corretta della potenza o da problemi meccanici,
• surriscaldamento dell’inverter causato da sporco, cattiva ventilazione o temperatura troppo elevata nel quadro,
• danneggiamento dello stadio di potenza, ad esempio dei transistor IGBT o dei circuiti di comando gate,
• usura dei condensatori nel circuito intermedio DC,
• sovratensioni e disturbi EMC nell’impianto di alimentazione o di controllo,
• umidità, polvere e contaminazioni conduttive depositate sull’elettronica,
• errori dei parametri, in particolare nelle applicazioni con regolazione PID o controllo multipompa,
• test di isolamento non corretti eseguiti su componenti dell’azionamento,
• danni alla comunicazione, ad esempio problemi con il bus Modbus EIA-485,
• invecchiamento dei componenti elettronici dovuto al lungo funzionamento in condizioni industriali.

È importante ricordare che il convertitore di frequenza ABB ACS310 può guastarsi sia improvvisamente sia gradualmente. I danni improvvisi sono spesso legati a un collegamento errato, a un cortocircuito, a una sovratensione o a un danno del motore. Il peggioramento graduale del funzionamento deriva più spesso dall’invecchiamento dei condensatori, dall’aumento della temperatura, dalla contaminazione, dal funzionamento instabile della ventola o dal peggioramento dello stato dei collegamenti.

Quali sintomi indicano un danno dell’inverter ABB ACS310?

Sintomo	Possibile causa	Cosa vale la pena controllare?
L’inverter non si avvia	Assenza di alimentazione, alimentatore ausiliario danneggiato, danno dell’elettronica di controllo	Alimentazione in ingresso, fusibili, morsetti, tensione DC, stato della scheda di controllo
Il motore non parte nonostante il comando	Errore di controllo, uscita danneggiata, parametri errati, assenza del segnale di start	Ingressi digitali, segnali analogici, parametri, uscita U2 V2 W2, stato del motore
Il convertitore si spegne durante il lavoro	Sovraccarico, surriscaldamento, cali di tensione, problema meccanico	Corrente del motore, ventilazione, temperatura del quadro, carico della pompa o del ventilatore
Compaiono errori di comunicazione	Problema con Modbus EIA-485, disturbi, indirizzamento errato, porta danneggiata	Cavi di comunicazione, schermatura, parametri di trasmissione, terminazione del bus
Il motore lavora in modo irregolare	Errore dei parametri, motore danneggiato, problema con il sensore di processo, regolazione PID instabile	Parametri delle rampe, PID, sensore di pressione o portata, cavi motore
L’inverter si riscalda fortemente	Sporco, assenza di flusso d’aria, sovraccarico, ventola danneggiata	Raffreddamento, canali di ventilazione, carico, temperatura ambiente
Dopo la sostituzione l’inverter si guasta di nuovo	Causa primaria non eliminata, motore danneggiato, errore di installazione	Motore, cavi, carico meccanico, modalità di collegamento e parametri dell’applicazione

Se i sintomi si manifestano in modo casuale, è particolarmente importante prestare attenzione alla temperatura, alle vibrazioni, alla qualità dei collegamenti, ai disturbi EMC e allo stato dei cavi. Nelle applicazioni con pompe e ventilatori, i problemi possono derivare anche dal processo stesso, ad esempio da una pompa bloccata, da un filtro ostruito, da una portata non corretta o da una resistenza meccanica troppo elevata.

Errori di collegamento che possono danneggiare in modo permanente il convertitore di frequenza ABB ACS310

Uno degli avvertimenti più importanti relativi all’ACS310 riguarda il divieto di collegare l’alimentazione di rete ai morsetti di uscita dell’azionamento. Non è consentito collegare l’alimentazione di rete ai morsetti U2, V2 e W2. L’applicazione della tensione di rete all’uscita dell’inverter può causare un danno irreversibile al convertitore.

È un errore che nella pratica di servizio può verificarsi durante la sostituzione del dispositivo, la modifica del quadro, la marcatura errata dei cavi o il collegamento affrettato dell’azionamento durante un guasto di produzione. Il risultato può essere il danneggiamento dei transistor IGBT, dei circuiti di comando, delle piste di corrente o di altri elementi dello stadio di potenza.

Tra gli errori di montaggio rischiosi rientrano anche:

• scambio dei cavi di alimentazione e dei cavi motore,
• collegamento di un motore con isolamento danneggiato,
• assenza di una corretta messa a terra,
• cavi motore troppo lunghi senza considerare le raccomandazioni di installazione,
• assenza di schermatura in un ambiente con forti disturbi,
• posa non corretta dei cavi di potenza e di controllo,
• montaggio dell’inverter nel quadro senza adeguata ventilazione,
• scelta di un convertitore con potenza insufficiente rispetto all’applicazione.

Se il convertitore ABB ACS310 si è danneggiato dopo il collegamento, la sostituzione del motore o la modernizzazione del quadro, vale la pena richiedere una diagnostica prima di riavviare il sistema. RGB Elektronika esegue diagnostica e riparazione di inverter industriali, aiutando a ridurre il rischio di un nuovo guasto.

Chiama: +48 717 500 983

Cosa non bisogna fare durante il test dell’inverter ACS310?

Durante la diagnosi del convertitore ACS310 è necessario prestare attenzione, perché alcuni test utilizzati per motori o cavi non possono essere eseguiti direttamente sui componenti dell’inverter. Non si devono eseguire test di tensione né test della resistenza di isolamento sugli elementi dell’azionamento, come test hi-pot o misure con un misuratore di resistenza di isolamento.

Questo deriva dalla struttura del convertitore di frequenza. All’interno dell’azionamento sono presenti circuiti di limitazione della tensione che possono disinserire automaticamente la tensione di prova. Tali test possono danneggiare l’elettronica dell’azionamento, anche se dal punto di vista della diagnostica classica del motore sembrano una procedura standard.

In pratica significa che la diagnostica deve essere separata:

• controllare separatamente il motore,
• controllare separatamente i cavi motore,
• diagnosticare separatamente il convertitore di frequenza,
• non eseguire test di isolamento attraverso l’inverter,
• non applicare alta tensione di prova ai morsetti dell’azionamento,
• non avviare l’inverter dopo un cortocircuito senza un controllo preliminare dello stadio di potenza.

Ogni convertitore supera in fabbrica test di isolamento tra il circuito principale e la custodia o il telaio di supporto. Le prove eseguite successivamente in modo non corretto non aumentano la sicurezza, ma possono causare il danneggiamento del dispositivo.

Come si svolge la diagnostica dei danni dell’inverter in assistenza?

La diagnostica professionale dei danni dell’inverter deve includere ispezione visiva, misure elettriche, analisi degli stadi di potenza e valutazione delle condizioni in cui il dispositivo ha lavorato. L’obiettivo non è solo confermare che l’inverter sia danneggiato, ma stabilire che cosa possa aver causato il guasto.

Nel caso di ABB ACS310, la diagnostica può includere tra l’altro:

• Identificazione del dispositivo sulla base del modello, della potenza, della tensione di alimentazione, del numero di catalogo e dei dati di targa.
• Ispezione esterna, cioè valutazione dei morsetti, della custodia, delle tracce di surriscaldamento, della contaminazione, dei danni meccanici e dell’odore di bruciato.
• Controllo del percorso di alimentazione, inclusi ingresso, ponte raddrizzatore, circuito intermedio DC e condensatori.
• Verifica dello stadio di potenza, in particolare dei transistor IGBT, dei collegamenti di corrente e dei circuiti di comando.
• Verifica dell’elettronica di controllo, degli alimentatori ausiliari, degli ingressi digitali, degli ingressi analogici e del pannello di controllo.
• Analisi della comunicazione, se l’inverter lavora in un sistema Modbus EIA-485 o è collegato a un controllore PLC superiore.
• Controllo del raffreddamento, cioè della ventola, dei canali di flusso dell’aria e delle tracce di funzionamento a temperatura elevata.
• Analisi dei parametri dell’applicazione, in particolare rampe, limiti di corrente, regolazione PID e funzioni pompa.
• Test dopo la riparazione, che comprendono avvio, controllo del funzionamento e verifica della stabilità sotto carico.

In una diagnosi ben eseguita è importante distinguere il guasto dell’inverter stesso da un problema esterno. Se sono danneggiati il motore, il cavo motore, la pompa, il ventilatore, il sensore di processo o l’impianto di alimentazione, la sola riparazione del convertitore potrebbe non risolvere il problema in modo definitivo.

Che cosa può danneggiare lo stadio di potenza in ABB ACS310?

Lo stadio di potenza è una delle aree più importanti e più sollecitate del convertitore di frequenza. Negli inverter come ABB ACS310 è responsabile della conversione dell’energia e del controllo del motore. Se si verifica un cortocircuito, un sovraccarico, un collegamento errato o una sovratensione, il danno può essere improvviso ed esteso.

Le cause tipiche di danneggiamento dello stadio di potenza sono:

• cortocircuito all’uscita dell’inverter,
• danno all’isolamento degli avvolgimenti del motore,
• perforazione del cavo motore verso lo schermo o la carcassa,
• applicazione della tensione di rete ai morsetti U2, V2, W2,
• carico meccanico troppo elevato della pompa o del ventilatore,
• sovraccarichi frequenti durante l’avviamento,
• funzionamento ad alta temperatura,
• danneggiamento dei condensatori del circuito DC,
• sovratensioni nella rete di alimentazione,
• assenza di una protezione efficace contro disturbi e sovratensioni.

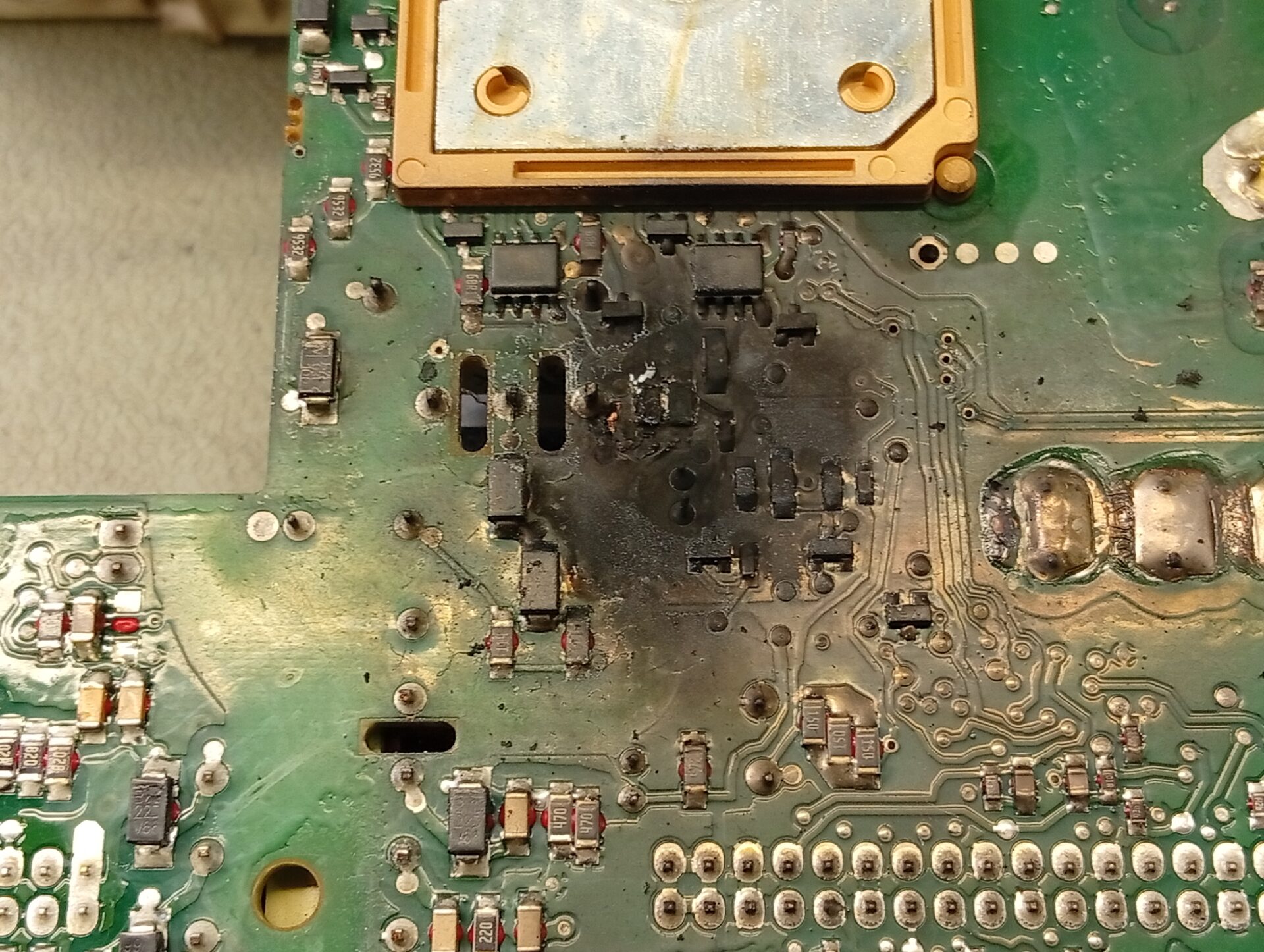

I sintomi di un danno allo stadio di potenza possono includere l’intervento immediato delle protezioni, l’impossibilità di avviare il motore, messaggi di errore, danni visibili ai componenti, tracce di arco elettrico oppure un nuovo guasto dopo un tentativo di riavvio.

Perché l’ACS310 può surriscaldarsi?

Il surriscaldamento è una delle cause più frequenti di funzionamento instabile degli inverter compatti. Un ACS310 che lavora in un quadro di comando richiede un raffreddamento adeguato e condizioni di montaggio corrette. Se la temperatura all’interno del quadro è troppo elevata e i canali di ventilazione sono sporchi, i componenti elettronici invecchiano più rapidamente.

Le cause più frequenti di surriscaldamento sono:

• canali di ventilazione sporchi,
• ventola danneggiata o usurata,
• distanze di montaggio troppo ridotte,
• funzionamento in quadro senza ventilazione forzata,
• temperatura ambiente troppo elevata,
• funzionamento continuo vicino al limite di carico,
• accumulo di polvere industriale,
• montaggio vicino ad altre fonti di calore.

Nel caso di pompe e ventilatori è particolarmente importante controllare anche se il sistema meccanico non provoca un carico eccessivo del motore. Una girante bloccata, resistenze di flusso, cuscinetti usurati o un problema con il fluido possono portare a un sovraccarico che si manifesta lato inverter.

Come influiscono gli errori dei parametri sul funzionamento del convertitore ABB ACS310?

Non ogni guasto significa un danno fisico dell’elettronica. In molti casi il problema deriva dai parametri, soprattutto quando l’inverter controlla una pompa o un ventilatore in un sistema di regolazione. ACS310 offre funzioni come regolazione PID, controllo multipompa, autopulizia delle pompe e funzioni di riempimento. Una configurazione errata di queste funzioni può causare un funzionamento instabile dell’azionamento.

I tipici problemi di configurazione includono:

• rampe di accelerazione e frenatura impostate in modo non corretto,
• limiti di corrente troppo bassi o troppo alti,
• dati motore errati,
• segnale di riferimento velocità non corretto,
• impostazioni instabili del regolatore PID,
• direzione di lavoro impostata in modo errato,
• configurazione non corretta degli ingressi digitali,
• indirizzamento o parametri di comunicazione Modbus errati,
• mancato adattamento dei parametri alle caratteristiche della pompa o del ventilatore.

In queste situazioni, la diagnostica dei danni dell’inverter deve comprendere non solo le misure dell’elettronica, ma anche l’analisi dei parametri dell’applicazione. Per la manutenzione è importante che dopo la riparazione il dispositivo torni sulla macchina con la configurazione corretta o che sia possibile ripristinarla dalla documentazione.

Quando vale la pena richiedere la riparazione del convertitore ABB ACS310?

La riparazione del convertitore ABB ACS310 ha senso soprattutto quando il dispositivo lavora in un impianto esistente, è già adattato all’applicazione e la sua sostituzione richiederebbe tempo aggiuntivo, modifiche nel quadro, una nuova configurazione o modifiche al sistema di controllo.

Vale la pena richiedere diagnostica e riparazione se:

• l’inverter non si avvia,
• il convertitore segnala errori e ferma l’applicazione,
• il motore non parte nonostante un comando corretto,
• ACS310 si surriscalda o si spegne durante il lavoro,
• si è verificato un cortocircuito lato motore,
• si è verificato un collegamento errato dei cavi,
• l’inverter ha lavorato in un quadro polveroso o caldo,
• sono visibili tracce di danni, surriscaldamento o bruciatura,
• il dispositivo fa parte di un processo produttivo importante,
• vuoi verificare la causa del guasto prima di acquistare un altro inverter.

Hai un convertitore di frequenza ABB ACS310 danneggiato? Richiedi una diagnostica presso RGB Elektronika. Controlleremo lo stadio di potenza, l’elettronica di controllo, l’alimentazione, il raffreddamento e le possibili cause di guasto per aiutare a ridurre il fermo macchina.

ABB ACS310 e altri elementi di automazione nella macchina

In molte applicazioni, l’inverter ABB ACS310 collabora con altri elementi di automazione industriale, come controllori PLC, pannelli HMI, moduli I/O, sensori di pressione, convertitori di segnale, alimentatori, contattori, protezioni, softstarter o sistemi di controllo superiori. Per questo motivo una diagnosi errata può portare alla sostituzione inutile di un inverter funzionante.

Ad esempio, l’assenza di reazione dell’azionamento al comando di start può derivare dal danneggiamento di un ingresso digitale, ma anche dall’assenza di segnale dal controllore PLC, da un errore nel pannello HMI, da un cavo di controllo interrotto, da una logica di blocco errata o da un segnale di emergenza attivo. Allo stesso modo, il funzionamento instabile della pompa può essere conseguenza di un sensore di pressione danneggiato, e non del convertitore stesso.

Per questo motivo, la diagnostica professionale dei danni negli inverter deve considerare l’intero sistema di azionamento e controllo. Solo allora è possibile stabilire responsabilmente se sia necessaria la riparazione dell’ACS310, la correzione dei parametri, la sostituzione del motore, il miglioramento dell’installazione o l’eliminazione di un problema nel sistema di controllo.

Una diagnosi rapida dell’ACS310 riduce il fermo e il costo del guasto

Le cause di guasto del convertitore ACS310 derivano più spesso da problemi di alimentazione, sovraccarico, surriscaldamento, collegamento errato, danno del motore, cortocircuiti, sovratensioni, contaminazione, invecchiamento dell’elettronica o test diagnostici non corretti. ABB ACS310 è un inverter compatto per pompe e ventilatori, quindi la sua diagnosi deve sempre comprendere sia il dispositivo sia l’applicazione in cui lavora.

Le regole più importanti sono semplici: non applicare l’alimentazione di rete ai morsetti di uscita U2, V2 e W2, non eseguire test hi-pot né misure della resistenza di isolamento sui componenti dell’azionamento, non avviare l’inverter dopo un cortocircuito senza controllare lo stadio di potenza e non sostituire il dispositivo senza stabilire la causa primaria del guasto.

Per uno stabilimento produttivo, una diagnostica ben eseguita dei danni dell’inverter significa minore rischio di un nuovo fermo, migliore controllo dei costi e maggiore sicurezza di funzionamento del sistema di azionamento. Se l’ACS310 è responsabile di una pompa, di un ventilatore, della pressione, della portata o della ventilazione del processo, una diagnosi rapida ha un’importanza diretta per la continuità della produzione.
