Mitsubishi Electric FR-A700 nelle macchine industriali – dove si verificano i guasti più frequenti degli inverter FR-A720 e FR-A740

I guasti più frequenti della serie Mitsubishi Electric FR-A700 si verificano soprattutto nella sezione di potenza, nel bus DC, nel circuito di frenatura, nella sezione di raffreddamento e nell’elettronica di controllo. Nella pratica industriale sono proprio queste aree a determinare più spesso se un inverter Mitsubishi lavorerà in modo stabile oppure inizierà a causare allarmi, regolazione instabile della velocità, problemi di avviamento o arresti incontrollati della macchina.

La serie inverter FR-A700 appartiene al gruppo degli azionamenti avanzati destinati ad applicazioni impegnative, in cui contano dinamica, precisione di controllo ed elevata affidabilità. I modelli Mitsubishi FR-A720 sono utilizzati in sistemi alimentati da rete trifase da duecento a duecentoquaranta volt AC, mentre i Mitsubishi FR-A740 lavorano nell’intervallo da trecentottanta a quattrocentottanta volt AC. In entrambi i casi si tratta di azionamenti progettati per funzionare in condizioni industriali difficili, ma anche un ottimo inverter Mitsubishi Electric con il tempo può mostrare sintomi di usura o danneggiamento.

Questo è particolarmente importante negli stabilimenti in cui l’inverter lavora in macchine con elevata inerzia, con cicli frequenti di avvio e arresto, carichi elevati e in ambienti esposti a polvere, temperatura, vibrazioni e contaminazioni. In queste applicazioni la sola informazione sull’allarme non è sufficiente. È fondamentale stabilire se il problema riguarda un guasto reale del dispositivo, impostazioni errate, un sistema di frenatura selezionato in modo non corretto oppure condizioni di lavoro che accelerano il degrado dei componenti.

Un guasto dell’inverter Mitsubishi non deve necessariamente significare la sostituzione dell’intero sistema. Verifica con noi se conviene di più la riparazione, la rigenerazione o la modernizzazione.

Chiama: +48 717 500 983

Dove si danneggia più spesso Mitsubishi Electric FR-A700?

Perché la serie Mitsubishi FR-A700 è così diffusa nelle applicazioni impegnative

Gli inverter FR-A700 sono azionamenti destinati ad applicazioni in cui contano dinamica, stabilità e precisione. Supportano sia il controllo scalare sia il controllo vettoriale, per questo vengono utilizzati in macchine con carico variabile, avviamento pesante e cicli di lavoro impegnativi. Negli stabilimenti industriali si incontrano, tra l’altro, in trasportatori, miscelatori, presse, sistemi di trasporto, macchine confezionatrici, applicazioni verticali e linee in cui la rapida frenatura dell’azionamento ha grande importanza.

Proprio questa versatilità fa sì che l’inverter FR-A700 lavori spesso al limite delle reali esigenze dell’applicazione. Se la macchina è stata modernizzata, il motore è stato sostituito, il carico è aumentato oppure il sistema di frenatura non è stato selezionato correttamente, il guasto di solito non arriva all’improvviso senza preavviso. Prima compaiono funzionamento instabile, allarmi sporadici, surriscaldamento, problemi di accelerazione o arresto, e solo successivamente si arriva al danneggiamento del modulo.

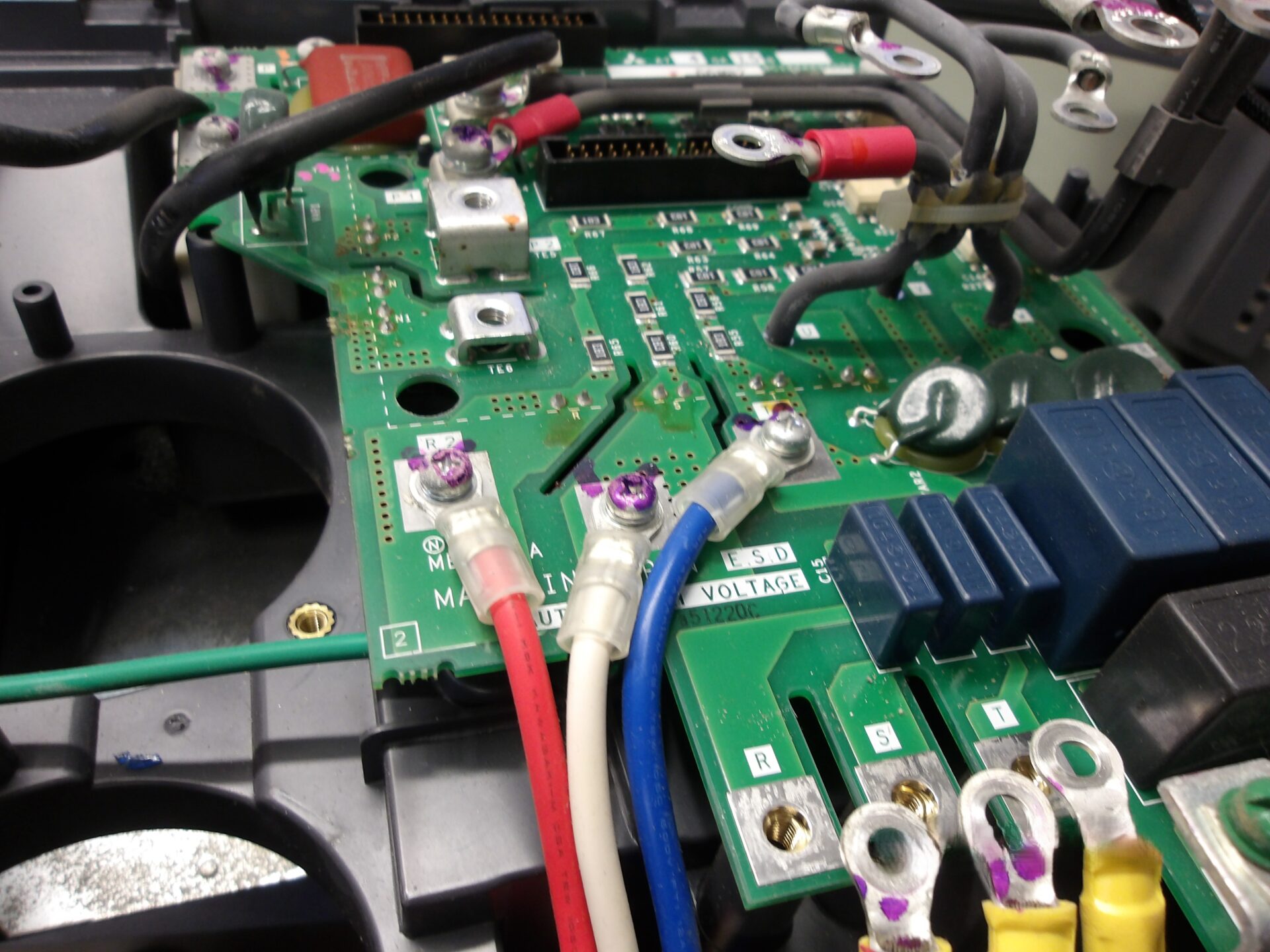

Sezione di potenza e bus DC – la prima area dei danni tipici

Il service rileva più spesso danni nella sezione di potenza. È proprio qui che lavorano gli elementi maggiormente sollecitati in termini di corrente e temperatura. Se un inverter di frequenza Mitsubishi lavora in condizioni gravose, con frequenti sovraccarichi, accelerazioni e frenature brusche, aumenta il rischio di danni ai transistor di potenza, al raddrizzatore di ingresso, ai circuiti di misura della corrente e agli elementi del bus DC.

I sintomi tipici includono:

• intervento delle protezioni da sovracorrente durante l’avviamento, il funzionamento stabile oppure la frenatura,
• funzionamento instabile sotto carico,
• arresto improvviso della macchina,
• impossibilità di avviare l’azionamento nonostante un’alimentazione apparentemente corretta,
• danni secondari dopo un cortocircuito lato motore o sui cavi di uscita.

Nei dispositivi più vecchi o utilizzati intensivamente è molto importante anche lo stato dei condensatori del bus DC. Il loro invecchiamento influisce sulla stabilità di funzionamento, sulla resistenza ai carichi transitori e sul comportamento dell’inverter durante rapide variazioni di coppia. In pratica, ciò significa che il guasto non inizia sempre con un danno spettacolare all’IGBT. Spesso compaiono prima sintomi “leggeri” che per la manutenzione sono un segnale che il dispositivo richiede una diagnostica completa, non solo la cancellazione degli errori.

Circuito di frenatura e frenatura rigenerativa – quando il sovraccarico ritorna all’inverter

La seconda area problematica molto frequente è il circuito di frenatura. La serie FR-A700 viene spesso utilizzata dove conta l’arresto rapido della macchina. È un vantaggio, ma allo stesso tempo un punto a rischio elevato. Se l’applicazione ha un’elevata inerzia, frenature frequenti o una resistenza di frenatura selezionata in modo non corretto, l’energia che ritorna dal motore inizia a sovraccaricare eccessivamente l’inverter.

In pratica, questo si manifesta tra l’altro con:

• errori di sovratensione durante la decelerazione,
• problemi con l’arresto ripetibile dell’asse o dell’azionamento,
• surriscaldamento della sezione di frenatura,
• allarmi legati al transistor di frenatura,
• instabilità di funzionamento con rampe di arresto brevi.

Proprio qui spesso emerge la differenza tra casi apparentemente simili. A volte la causa è l’elettronica dell’inverter stesso, mentre a volte la fonte del problema è l’applicazione che genera troppa energia di ritorno. Negli azionamenti in cui è importante la frenatura rigenerativa, non ci si può limitare alla sostituzione di un singolo elemento senza verificare l’intero sistema: resistenza, collegamenti, impostazioni delle rampe, carico meccanico e modalità di lavoro della macchina. Altrimenti la riparazione sarà solo temporanea.

È anche un’area in cui molto spesso conviene guardare più in generale. Se i guasti si ripetono regolarmente, vale la pena considerare non solo la riparazione, ma anche la modernizzazione del sistema di frenatura, la correzione dei parametri o la ricostruzione del sistema di recupero dell’energia. In alcuni stabilimenti è proprio questo intervento a dare un effetto maggiore rispetto a un’ulteriore sostituzione d’emergenza dell’inverter.

Raffreddamento, ventilatori e temperatura – guasti che crescono silenziosamente

Molti utenti si concentrano sugli errori di potenza e trascurano la sezione di raffreddamento. Intanto, nelle condizioni industriali reali, sono proprio temperatura, sporco nei canali di flusso dell’aria e usura dei ventilatori tra le cause più frequenti di danni secondari. Se l’inverter lavora in un quadro con scarsa ventilazione, nella polvere, in nebbia d’olio oppure a temperatura ambiente elevata, l’elettronica invecchia più rapidamente e il rischio di guasto cresce in modo esponenziale.

I segnali di avvertimento tipici sono:

• surriscaldamento del dissipatore,
• spegnimenti periodici dopo il riscaldamento della macchina,
• ventilatore che lavora più rumorosamente di prima,
• allarmi che compaiono solo dopo un funzionamento prolungato,
• sporco all’interno dell’inverter e depositi sugli elementi di potenza.

Questo è importante anche perché in molti casi il danno non si limita al solo ventilatore. Una temperatura troppo elevata accelera il degrado dei condensatori, sollecita le saldature, influisce sulla durata dei circuiti di controllo e può portare a un guasto più grave dell’intero azionamento. Per questo un service professionale non dovrebbe limitarsi alla sostituzione del ventilatore, ma verificare lo stato di tutta la sezione di raffreddamento e gli effetti termici sugli altri componenti.

Elettronica di controllo, pannello, comunicazione e parametri – non ogni guasto inizia dall’IGBT

La serie FR-A700 è funzionalmente avanzata. Supporta modalità di lavoro evolute, comunicazione e parametrizzazione tramite software. Questo significa che una parte delle segnalazioni non riguarda il danneggiamento della potenza, ma l’elettronica di controllo, il pannello operatore, la comunicazione o le impostazioni stesse. In pratica, dopo la sostituzione del motore, dell’encoder, del modulo di comunicazione o dopo un ripristino incompleto dei parametri, si possono ottenere sintomi molto simili a un guasto hardware.

Bisogna prestare particolare attenzione alle applicazioni in cui sono attive le funzioni Flux Vector Control, autotuning oppure il funzionamento con retroazione. Dati motore errati, scelta sbagliata dei parametri o problemi di segnale possono causare giri instabili, funzionamento irregolare a bassa frequenza, calo di coppia o allarmi incontrollati durante accelerazione e frenatura.

Per questo una buona diagnostica deve sempre rispondere a due domande. Primo: se l’elettronica del dispositivo è danneggiata. Secondo: se il problema non si è generato lato applicazione, controllo, comunicazione, motore, encoder, cavi o parametri. Solo dopo questa distinzione si può decidere correttamente se servono riparazione dell’inverter, rigenerazione, correzione delle impostazioni o una più ampia modernizzazione del sistema di azionamento.

Come diagnosticare i guasti FR-A720 e FR-A740 e cosa conviene fare dopo?

Quali sintomi dovrebbero fermare la macchina e avviare la diagnostica?

Se un inverter Mitsubishi Electric inizia a segnalare allarmi ricorrenti, perde stabilità di funzionamento, si surriscalda o si comporta in modo diverso rispetto a prima, non conviene limitarsi al riavvio. In ambiente produttivo, un’azione del genere di solito sposta soltanto il momento di un guasto più grave. Sono particolarmente preoccupanti gli errori ripetuti durante la frenatura, l’avviamento, il carico di picco e dopo un funzionamento continuo prolungato.

I sintomi che dovrebbero indurre a una diagnostica immediata includono:

• arresti improvvisi della linea o della macchina,
• allarmi di sovracorrente e sovratensione,
• problemi nel raggiungere la velocità impostata,
• calo di coppia a bassa frequenza,
• spegnimenti automatici dopo il riscaldamento,
• comportamento instabile durante la frenatura,
• mancanza di comunicazione o problemi di parametrizzazione.

Come distinguere un guasto hardware da un errore dell’applicazione o delle impostazioni?

Nella pratica industriale questa è una delle fasi più importanti. Non ogni guasto significa la necessità di sostituire l’inverter. Prima bisogna verificare la storia di funzionamento del dispositivo, le condizioni ambientali, il carico, lo stato del motore, il cablaggio, il sistema di frenatura e l’intero set di parametri. Solo dopo vale la pena passare alle misure della sezione di potenza, al controllo dei condensatori, alla valutazione del raffreddamento e dell’elettronica di controllo.

Una diagnostica ben eseguita dovrebbe includere:

• verifica dei codici di errore e delle circostanze in cui si verificano,
• controllo della sezione di ingresso e di uscita,
• valutazione dello stato dei condensatori e del circuito DC,
• controllo del sistema di frenatura e dei parametri delle rampe,
• verifica del raffreddamento, dei ventilatori e dello sporco,
• verifica delle impostazioni del motore e della modalità di controllo,
• test dopo la riparazione in condizioni simili all’applicazione reale.

È proprio in questa fase che emerge se il problema è un reale danneggiamento dell’elettronica o, per esempio, tempi di frenatura scelti in modo errato, autotuning non corretto, dati di targa del motore errati, mancanza di fase o comunicazione instabile. Nel service industriale questa differenza è fondamentale, perché determina i costi e il tempo necessario per riportare la macchina in funzione.

Riparazione, rigenerazione, sostituzione o modernizzazione – cosa scegliere

La riparazione è la soluzione migliore quando il danno riguarda un’area specifica e il resto del dispositivo rimane in buone condizioni tecniche. Questo vale, ad esempio, per guasti del circuito di potenza, della sezione di frenatura, dell’alimentazione ausiliaria o dell’elettronica di controllo.

La rigenerazione ha senso quando l’inverter ha alle spalle un lungo periodo di esercizio e, oltre al guasto principale, si nota usura degli elementi soggetti a invecchiamento. In questo caso l’obiettivo non è solo eliminare il problema attuale, ma anche ridurre il rischio di guasti successivi dovuti all’età del dispositivo.

La sostituzione è giustificata quando il costo della riparazione sarebbe sproporzionato rispetto al valore del dispositivo oppure quando si sono verificati danni secondari estesi. Bisogna però ricordare che la sola sostituzione non risolve il problema se la causa primaria si trova nell’applicazione, nell’ambiente di lavoro o nel sistema di frenatura.

La modernizzazione è la scelta più ragionevole quando l’inverter lavora in una tecnologia modificata, la macchina oggi ha carichi maggiori rispetto all’origine oppure i guasti si ripetono nonostante le successive riparazioni. In questo caso vale la pena valutare l’intero sistema di azionamento, non solo il modulo stesso. A volte è proprio la modernizzazione a portare il risparmio maggiore, perché limita i futuri fermi macchina e migliora la sicurezza del processo.

Quando vale la pena considerare l’acquisto di un inverter Mitsubishi danneggiato

Non tutti gli stabilimenti vogliono investire in un’ulteriore riparazione di un vecchio dispositivo. Se il Mitsubishi FR-A700 è stato utilizzato per molti anni e l’azienda pianifica la ricostruzione della macchina o il passaggio a una soluzione più recente, un’opzione ragionevole può essere l’acquisto di un inverter guasto o ritirato dal servizio. Questo consente di recuperare una parte del valore del dispositivo e di organizzare il magazzino ricambi.

Questa soluzione è particolarmente sensata quando nello stabilimento sono presenti azionamenti inutilizzati, moduli guasti, vecchi componenti dopo una modernizzazione o dispositivi che hanno ancora valore per il service, la diagnostica o il mercato secondario.

Come ridurre il rischio di un nuovo guasto dopo il service

Indipendentemente dal fatto che tu scelga riparazione, rigenerazione o sostituzione, la cosa più importante è rimuovere la causa, non solo l’effetto. Nel caso della serie FR-A700, dopo il service vale la pena controllare le condizioni di raffreddamento, la pulizia del quadro, lo stato dei cavi motore, il circuito di frenatura, la qualità dell’alimentazione, i parametri del motore e il carico reale dell’applicazione. Senza questo, anche un inverter riparato correttamente può tornare con lo stesso guasto.

Se nella tua macchina lavora un inverter Mitsubishi che ha iniziato a segnalare allarmi, perde stabilità di funzionamento o causa fermi, vale la pena eseguire una diagnostica completa prima che si verifichi un danno più grave. In RGB Elektronika realizziamo diagnostica, riparazione, service, rigenerazione, modernizzazione e acquisto di dispositivi dell’area automazione ed elettronica industriale. In questo modo possiamo aiutare non solo a eliminare il guasto stesso, ma anche a valutare quale soluzione sarà più conveniente per la tua produzione.

Se vuoi ridurre il costo del fermo macchina, contattaci e inviaci la sigla del dispositivo, i sintomi del guasto e le condizioni di lavoro della macchina. Su questa base sarà più facile valutare se, nel caso specifico, la soluzione migliore sarà la riparazione, la rigenerazione, la sostituzione o la modernizzazione del sistema di azionamento.
