Misura dell’isolamento e degli avvolgimenti – come valutare lo stato elettrico di una macchina industriale

La misura dell’isolamento e degli avvolgimenti consente di valutare se una macchina industriale è elettricamente sicura, se i suoi avvolgimenti funzionano correttamente e se si sta sviluppando un guasto che a breve potrebbe portare a un’avaria. Nella pratica, le informazioni più importanti sono fornite dalla misura della resistenza degli avvolgimenti, dalla misura della resistenza di isolamento, dal test DC HiPot e dal test Surge, perché mostrano sia lo stato dell’isolamento rispetto alla carcassa sia la condizione interna delle bobine stesse. Sono proprio queste prove che aiutano a rilevare interruzioni, asimmetrie degli avvolgimenti, danni all’isolamento e cortocircuiti tra spire prima che il problema si trasformi in un fermo produzione non pianificato.

Negli stabilimenti industriali, le misure elettriche non sono una semplice formalità. Per la manutenzione sono uno strumento decisionale: il dispositivo può continuare a lavorare, richiede osservazione oppure deve essere ritirato dall’esercizio e inviato al servizio tecnico. Per la produzione, invece, significano un rischio minore di arresto della linea, danneggiamento dell’inverter, del servoazionamento, dei sistemi di potenza o di altri elementi che collaborano con la macchina.

Se vuoi verificare rapidamente lo stato elettrico di un motore, ventilatore, pompa, azionamento o di un’altra macchina industriale, conviene eseguire la diagnostica prima che si verifichi un arresto completo del lavoro. In molti casi è proprio l’identificazione rapida del guasto a determinare se tutto si conclude con una riparazione programmata o con un costoso fermo dell’intero impianto.

Chiama: +48 717 500 983

Quali misure mostrano meglio lo stato elettrico reale di una macchina industriale?

Le misure sulle macchine elettriche devono essere scelte in base al tipo di dispositivo, alle condizioni di lavoro e ai sintomi osservati dagli operatori. Nella pratica del servizio tecnico, si analizzano più aree contemporaneamente, perché solo il confronto dei risultati fornisce un quadro completo dello stato tecnico.

Le prove più importanti includono:

• misura della resistenza degli avvolgimenti – per valutare la continuità e la simmetria delle singole fasi,
• misura della resistenza di isolamento – per valutare lo stato dell’isolamento degli avvolgimenti rispetto alla carcassa e alla messa a terra,
• test DC HiPot – per verificare il comportamento dell’isolamento con tensione elevata,
• test Surge – per rilevare cortocircuiti tra spire e danni all’isolamento interno,
• analisi dell’asimmetria degli avvolgimenti – utile per valutare danni locali, surriscaldamenti e cortocircuiti parziali.

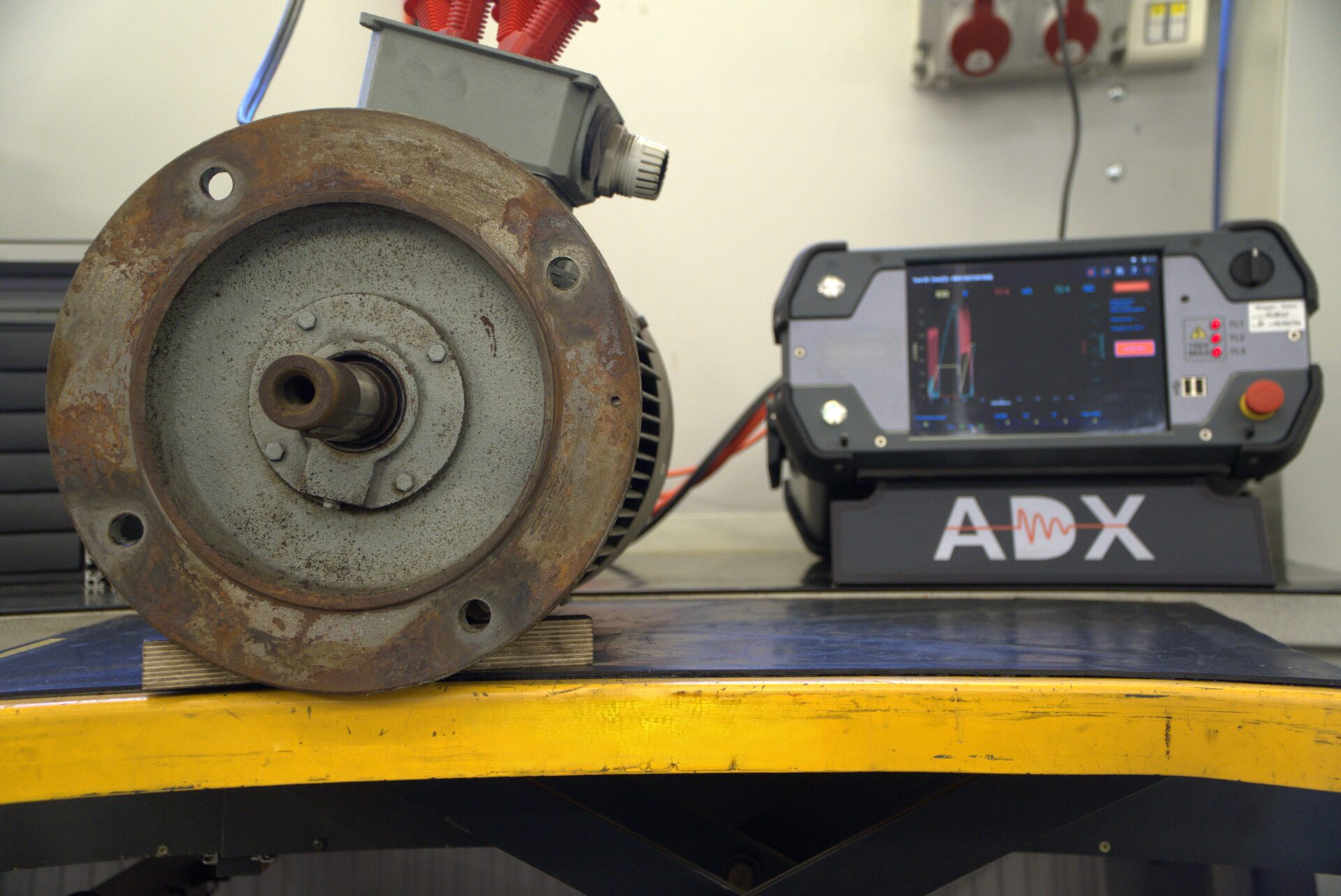

Cosa indica la misura della resistenza degli avvolgimenti e quando segnala un problema?

La misura della resistenza degli avvolgimenti è una delle prove di base da cui molto spesso inizia la diagnostica degli avvolgimenti. Il suo scopo è verificare se i singoli avvolgimenti presentano valori di resistenza simili e se non si è verificata un’interruzione del circuito.

Se i valori tra le fasi differiscono solo leggermente, il sistema di solito mantiene una simmetria corretta. Nella pratica si considera che gli scostamenti tra gli avvolgimenti non dovrebbero superare alcuni punti percentuali. Quando le differenze sono maggiori, ciò può indicare un danneggiamento di una parte della bobina, un surriscaldamento locale, un peggioramento delle connessioni o l’inizio di un guasto interno.

Sono preoccupanti anche le situazioni in cui la resistenza di un avvolgimento assume un valore chiaramente troppo alto. Un risultato di questo tipo può indicare un’interruzione dell’avvolgimento o un danneggiamento della connessione. In questo caso, il semplice funzionamento del dispositivo diventa rischioso, e le azioni successive spesso includono lo smontaggio, prove di officina più approfondite e la valutazione della necessità di riavvolgimento del motore elettrico.

Come interpretare la misura della resistenza di isolamento degli avvolgimenti?

La misura dell’isolamento degli avvolgimenti mostra se tra gli avvolgimenti e la carcassa della macchina si crea un percorso indesiderato di passaggio della corrente. È una prova fondamentale ovunque siano importanti la protezione contro le scosse elettriche, l’affidabilità dell’azionamento e la protezione dell’elettronica di controllo collegata.

La misura viene eseguita applicando una tensione di prova adeguata alla tensione nominale della macchina. Per i motori con tensione fino a cinquecento volt, la tensione di prova spesso è anch’essa di cinquecento volt, mentre per le unità ad alta tensione può essere molte volte superiore. L’analizzatore o lo strumento di misura determina quindi la resistenza di isolamento sulla base della relazione tra tensione di prova e corrente di dispersione.

Nella pratica, il risultato non dovrebbe essere inferiore a due megaohm, anche se nei sistemi efficienti i valori di esercizio sono spesso chiaramente più alti e superano cinque megaohm. Un risultato ridotto non significa sempre una catastrofe immediata, ma molto spesso è un segnale che l’isolamento si è inumidito, è invecchiato, si è sporcato oppure è stato danneggiato termicamente o meccanicamente.

Per la manutenzione questo ha un significato concreto. Una resistenza di isolamento troppo bassa aumenta il rischio di:

• correnti di dispersione più elevate,
• intervento delle protezioni,
• funzionamento instabile dell’azionamento,
• danneggiamento dell’inverter o del convertitore,
• scossa elettrica sulle parti conduttive accessibili,
• arresto improvviso della produzione.

La tua macchina mostra un calo della resistenza di isolamento, fa scattare le protezioni o funziona in modo instabile? È un buon momento per commissionare le misure e confermare se il problema riguarda il motore stesso, l’isolamento, il sistema di potenza o l’automazione collegata.

Quando ha senso il test DC HiPot e quali rischi comporta?

DC HiPot è una prova che consiste nell’applicare agli avvolgimenti una tensione significativamente superiore alla tensione nominale e nell’osservare la corrente di dispersione. Lo scopo del test è verificare se l’isolamento resiste a condizioni più impegnative rispetto al normale funzionamento del dispositivo.

Questa prova ha grande importanza dal punto di vista della protezione contro le scosse elettriche e della valutazione della resistenza complessiva del sistema di isolamento. Se la resistenza di isolamento ad alta tensione risulta insufficiente, aumenta la corrente di dispersione tra i conduttori di fase e il conduttore di protezione. Una condizione di questo tipo può tradursi in un pericolo per il personale e nel rischio di danni secondari all’intero sistema di azionamento.

Bisogna tuttavia ricordare che i test HiPot hanno carattere degradante. Ciò significa che ogni esecuzione della prova sollecita l’isolamento e in una certa misura lo avvicina al limite di tenuta. Per questo motivo non dovrebbero essere trattati come test quotidiani o di routine a ogni intervento. Hanno senso quando il risultato ha un reale valore diagnostico ed è giustificato dallo stato del dispositivo, dai requisiti della procedura o dal profilo di rischio nello stabilimento.

Come il test Surge rileva cortocircuiti tra spire e danni interni?

Il test Surge è uno degli strumenti più preziosi quando la misura standard dello stato dell’isolamento non è sufficiente. Consente di valutare l’isolamento interno tra le spire della bobina, quindi di rilevare quei danni che potrebbero non essere ancora visibili nella classica misura della resistenza di isolamento rispetto alla carcassa.

La prova consiste nell’applicare un breve impulso di tensione e nell’analizzare le oscillazioni smorzate che si generano in un sistema che si comporta come un circuito risonante LC. Se una delle bobine presenta un’induttanza modificata a causa di un cortocircuito tra spire, cambia anche l’andamento delle oscillazioni. In pratica, ciò significa che il confronto dei risultati tra i singoli avvolgimenti consente di individuare irregolarità prima che si verifichi un guasto completo del motore.

È proprio per questo che la misura dei cortocircuiti tra spire e la misura dei cortocircuiti di spira sono così importanti nella diagnostica delle macchine che lavorano in condizioni termiche difficili, con avviamenti frequenti e sotto carico variabile.

Perché i motori che lavorano con inverter richiedono un controllo particolare?

I motori alimentati da inverter e convertitori di frequenza lavorano in condizioni elettriche diverse rispetto all’alimentazione diretta dalla rete. La modulazione a larghezza di impulso PWM consente di ottenere una forma d’onda simile a quella sinusoidale, ma allo stesso tempo può generare sovratensioni con valori superiori alla tensione nominale.

Questo carico non è indifferente per l’isolamento degli avvolgimenti. Più dinamiche sono le condizioni di commutazione, maggiore è il rischio di sovraccarichi dielettrici locali e di degrado progressivo dell’isolamento interno. Proprio per questo motivo il test Surge è particolarmente utile nelle macchine che lavorano con inverter, servoazionamenti e altri moderni sistemi di azionamento.

Cosa può significare l’asimmetria dei risultati tra le fasi?

La misura dell’asimmetria degli avvolgimenti ha grande importanza diagnostica. Se una fase si discosta chiaramente dalle altre, ciò può indicare tra l’altro:

• danneggiamento dell’isolamento di una specifica bobina,
• cortocircuito locale tra spire,
• surriscaldamento di una parte dell’avvolgimento,
• peggioramento della qualità delle connessioni elettriche,
• conseguenze di sovraccarico o funzionamento prolungato in condizioni di raffreddamento non corrette.

Per il servizio tecnico è importante non solo che il risultato sia anomalo, ma anche quale tipo di scostamento si verifica. L’aumento della resistenza si interpreta in modo diverso dalla riduzione dell’isolamento, e ancora diversamente dalle variazioni della caratteristica nel test Surge. È proprio il confronto di questi dati che consente di distinguere sporco e invecchiamento da un danno reale che richiede un intervento meccanico o elettrico.

Chiama: +48 717 500 983

Cosa fare dopo le misure e come trasformare il risultato della diagnostica in una decisione di servizio?

La diagnostica in sé non è l’obiettivo finale. Il suo compito è indicare l’azione migliore dal punto di vista dell’affidabilità, della sicurezza e dei costi per lo stabilimento. Nella pratica, una buona misura dovrebbe rispondere non solo alla domanda se la macchina è funzionante, ma anche a quanto tempo può ancora lavorare in sicurezza e quale scenario di servizio sarà più conveniente.

Quali sintomi nel funzionamento della macchina dovrebbero indurre a prove urgenti?

In molti stabilimenti le misure vengono eseguite solo quando il dispositivo ha già smesso di funzionare correttamente. È un errore, perché di solito prima compaiono segnali di avvertimento. Tra i più frequenti ci sono:

• intervento delle protezioni,
• aumento della temperatura della carcassa o degli avvolgimenti,
• avviamento instabile,
• funzionamento irregolare sotto carico,
• allarmi ripetuti dall’inverter o dal servoazionamento,
• calo della coppia,
• odore caratteristico di isolamento surriscaldato,
• arresti ricorrenti della linea senza una causa chiara.

Tali sintomi non significano sempre un guasto del motore stesso. A volte la fonte del problema sono alimentatori, sistemi di potenza, elettronica di controllo, moduli I/O, controllori PLC o errori di comunicazione industriale. Proprio per questo le misure dei dispositivi elettrici e la rapida verifica dello stato dell’isolamento e degli avvolgimenti sono così importanti all’inizio del processo diagnostico.

Diagnostica preventiva o intervento dopo il guasto – cosa conviene di più?

La diagnostica preventiva è quasi sempre più economica rispetto alla reazione dopo l’arresto della macchina. Se le prove vengono eseguite in modo programmato, è possibile individuare il peggioramento dei parametri prima che gli avvolgimenti brucino, i cuscinetti si danneggino, l’inverter venga distrutto o gli altri elementi del sistema vengano sovraccaricati.

Per il reparto manutenzione questo significa una migliore pianificazione del fermo, mentre per acquisti e produzione una minore pressione temporale. Dal punto di vista aziendale, la differenza è molto concreta: un servizio programmato ha un costo diverso rispetto a un guasto che ferma la linea, genera perdite qualitative, ritarda le spedizioni e coinvolge contemporaneamente più reparti.

Nella pratica, conviene eseguire misure dello stato dell’isolamento e degli avvolgimenti non solo dopo un guasto, ma anche:

• dopo un lungo fermo macchina,
• dopo allagamento, contaminazione da polvere o surriscaldamento,
• prima del riavvio di un azionamento importante,
• nell’ambito del controllo periodico dei dispositivi critici,
• dopo allarmi dell’inverter che suggeriscono sovraccarico o dispersione.

Perché le misure delle macchine presso il cliente riducono i tempi di reazione e limitano i fermi?

Le misure delle macchine presso il cliente sono spesso la via più rapida per stabilire se il problema riguarda davvero il dispositivo esaminato e se il suo smontaggio è necessario. È un grande vantaggio nelle situazioni in cui ogni ora di fermo ha un costo reale e lo stabilimento non vuole smontare la macchina senza confermare la causa.

Un servizio presso il cliente eseguito correttamente consente di:

• separare rapidamente il danno della macchina dai problemi sul lato alimentazione o controllo,
• valutare il rischio di ulteriore funzionamento,
• stabilire la priorità delle azioni di servizio,
• decidere se è necessaria una riparazione sul posto, lo smontaggio o la sostituzione,
• ridurre costi logistici inutili e tempi di fermo.

In un ambiente industriale, l’identificazione rapida del guasto ha importanza non solo tecnica, ma anche organizzativa. Prima si sa se il problema riguarda l’isolamento, gli avvolgimenti, il sistema di potenza o l’elettronica collegata, più facile è pianificare le azioni della manutenzione, del servizio tecnico e degli acquisti.

Sospetti un danno all’isolamento, un’asimmetria degli avvolgimenti o cortocircuiti tra spire? Conviene eseguire le misure prima che una piccola irregolarità diventi un grave guasto del motore, dell’inverter o dell’intero sistema di azionamento.

La misura dell’isolamento e degli avvolgimenti non è quindi un singolo test, ma un elemento importante di una diagnostica più ampia delle macchine elettriche. È uno strumento che unisce sicurezza, affidabilità ed economia della manutenzione. Una diagnostica eseguita correttamente mostra non solo lo stato attuale del dispositivo, ma anche la direzione dei cambiamenti e l’entità del rischio. Ed è proprio questa conoscenza che consente di prendere decisioni di servizio migliori, proteggere la produzione e ridurre i costi dei fermi non pianificati.
