Inverter Yaskawa e controllo senza PLC. Come configurare un azionamento Yaskawa per il funzionamento in una macchina?

La logica in un inverter Yaskawa senza PLC viene impostata al meglio su due livelli. Prima si definisce
quale funzione deve svolgere l’azionamento stesso come controllore locale dell’applicazione, e solo successivamente si assegnano
gli ingressi, le uscite, la sorgente RUN e la sorgente del riferimento di frequenza. In pratica, questo significa che il controllo
senza PLC non consiste più solo nel collegamento di alcuni segnali digitali, ma nella progettazione consapevole della logica di funzionamento dell’azionamento, delle sequenze, degli interblocchi, delle reazioni agli eventi e delle condizioni di transizione tra gli stati.

Questo approccio ha grande importanza nelle applicazioni in cui contano un’architettura più semplice, tempi di messa in servizio più brevi e un numero inferiore di dispositivi nel quadro elettrico. Per i reparti di manutenzione e per gli automatisti significa la possibilità di semplificare il sistema di controllo senza rinunciare alle funzioni applicative di base. Va però ricordato che una configurazione errata della logica, un’inizializzazione non ponderata
o la mancanza di una copia dei parametri possono prolungare il fermo macchina e rendere più difficile la diagnostica.

Contattaci se vuoi implementare un inverter Yaskawa senza PLC. Ti aiuteremo a valutare se per una determinata applicazione è sufficiente una configurazione standard o se è meglio preparare la logica, il backup dei parametri
e un piano di implementazione in modo da ridurre il rischio di fermo macchina.

Chiama: +48 717 500 983

Come funziona la logica in un inverter Yaskawa senza un controllore PLC aggiuntivo?

Un inverter Yaskawa può svolgere il ruolo di controllore locale dell’applicazione?

Sì, ma a condizione che il progetto sia ben pianificato. Nei moderni azionamenti Yaskawa, il controllo del motore senza PLC può andare oltre la semplice funzione di avvio, arresto e regolazione della frequenza. In molte applicazioni l’inverter assume compiti di controllo locale, come:

• ritardo di avvio,
• condizioni di abilitazione al movimento,
• interblocchi reciproci,
• commutazione delle modalità operative,
• reazioni ai segnali di processo,
• realizzazione di semplici sequenze di lavoro.

Dal punto di vista di uno stabilimento industriale, questo significa meno elementi nel sistema, meno collegamenti,
meno punti di guasto e un’implementazione più rapida delle applicazioni più semplici. Questa soluzione funziona bene dove non è necessario costruire un sistema PLC esteso con un gran numero di moduli I/O, pannelli HMI
e comunicazione simultanea con molti dispositivi.

In che cosa DriveWorksEZ si differenzia dalla semplice assegnazione di ingressi e uscite?

La configurazione classica si basa sull’assegnazione di funzioni specifiche agli ingressi digitali e analogici, e quindi sull’impostazione della sorgente del comando RUN e della sorgente del riferimento di frequenza. Questo modello
è sufficiente nei sistemi semplici, ma diventa rapidamente un limite quando la macchina richiede dipendenze logiche, condizioni o reazioni a più stati contemporaneamente.

Proprio qui entra in gioco DriveWorksEZ Yaskawa. Grazie a esso, la logica nell’inverter Yaskawa può essere costruita sotto forma di programma funzionale, e non solo come insieme di singole assegnazioni degli ingressi. Questo significa la possibilità di creare dipendenze personalizzate, operazioni matematiche, interblocchi, condizioni e sequenze di lavoro senza aggiungere un PLC separato solo per gestire alcune funzioni di controllo di base.

In pratica, la differenza è questa:

• la configurazione I/O classica risponde alla domanda quale ingresso fa cosa,
• DriveWorksEZ risponde alla domanda secondo quale logica deve funzionare la macchina.

Per questo, nella nuova generazione di azionamenti, il centro del controllo non sono gli ingressi, ma il programma della logica applicativa. I segnali fisici diventano soltanto l’interfaccia esecutiva.

Perché nei nuovi inverter Yaskawa DriveWorksEZ diventa l’asse dell’intera logica applicativa?

Nei nuovi inverter, il controllo Yaskawa senza PLC aggiuntivo non si riduce più soltanto
all’assegnazione di alcuni ingressi digitali, alla scelta della sorgente RUN o all’impostazione della frequenza di riferimento.
Sempre più spesso il nucleo di una tale architettura è proprio DriveWorksEZ Yaskawa, cioè un ambiente che consente di costruire logica e funzioni matematiche direttamente nell’azionamento.

Dal punto di vista pratico, questo rappresenta un cambiamento importante nel modo di pensare all’azionamento. L’inverter
non svolge più soltanto il ruolo di elemento esecutivo che reagisce a un comando di avvio e a un valore di frequenza, ma diventa un controllore locale dell’applicazione. In questo modo la logica macchina può essere realizzata sotto forma di blocchi funzionali, senza aggiungere un controllore PLC separato solo
per gestire alcune condizioni, dipendenze temporali, interblocchi o semplici transizioni tra stati.

Proprio per questo, in molte applicazioni un inverter con logica integrata offre un vantaggio reale rispetto al classico sistema PLC + inverter. La logica lavora direttamente sulle risorse dell’azionamento, utilizza i suoi stati
e le sue variabili operative, e durante la messa in servizio e la diagnostica è più facile seguire il flusso del programma
e verificare come il sistema reagisce a condizioni di lavoro specifiche.

Quando sono sufficienti ingressi multifunzione, multi step speed e PID?

Non ogni applicazione richiede la costruzione di un programma logico esteso. In molti casi è sufficiente una corretta configurazione dell’inverter Yaskawa con l’utilizzo delle funzioni standard dell’azionamento.

Ingressi multifunzione Yaskawa

Gli ingressi multifunzione consentono di assegnare ai morsetti funzioni di controllo specifiche. È una buona soluzione quando il sistema deve eseguire comandi semplici, reagire ai segnali dei sensori, resettare errori, commutare modalità o fornire semplici comandi di lavoro.

Multi step speed Yaskawa

La funzione delle velocità preimpostate è utile dove è necessario commutare tra più valori di frequenza definiti in precedenza. È un caso tipico per macchine che lavorano
in diversi punti operativi fissi, ad esempio durante l’alimentazione, nelle posizioni tecnologiche, nei semplici cambi di ritmo di lavoro oppure nel controllo sequenziale dell’inverter senza un algoritmo avanzato.

Inverter con funzione PID

Se l’applicazione richiede il mantenimento di un valore di processo impostato, ad esempio pressione, portata, livello o temperatura, spesso è sufficiente un inverter con funzione PID. In questa variante, l’azionamento reagisce autonomamente al segnale di feedback e regola la velocità del motore senza un regolatore PLC esterno. È una soluzione pratica per sistemi di pompaggio, ventilazione e processo più semplici.

Va però ricordato che queste funzioni non sostituiscono una logica completa in ogni applicazione. Quando compaiono più condizioni contemporaneamente, diversi stati macchina, dipendenze temporali o reazioni non standard
agli eventi, il solo livello dei parametri risulta troppo limitato.

Quando il controllo senza PLC ha senso e quando è meglio restare con l’architettura classica?

Il controllo dell’inverter Yaskawa senza controllore PLC ha senso soprattutto quando:

• la macchina ha una logica semplice o mediamente complessa,
• è importante ridurre il numero di componenti,
• la priorità è una messa in servizio rapida,
• una parte delle decisioni può essere presa direttamente sulla base degli stati dell’azionamento,
• il sistema non richiede una visualizzazione estesa, I/O distribuiti e comunicazione complessa con molti dispositivi.

È meglio restare con il PLC quando:

• la logica comprende molti assi, diversi dispositivi e dipendenze complesse tra loro,
• è necessario un sistema di sicurezza funzionale più esteso,
• l’applicazione richiede HMI avanzato, reportistica e integrazione con sistemi superiori,
• il sistema deve poter essere facilmente ampliato con ulteriori macchine, moduli e procedure.

In pratica, molti guasti e problemi di esercizio non derivano da un danno dell’azionamento stesso,
ma dal fatto che l’architettura di controllo è stata scelta male rispetto alla complessità del processo. Per questo, prima dell’implementazione vale la pena valutare non solo i parametri dell’inverter, ma anche il rischio reale di fermo macchina, il costo della produzione persa e le esigenze della manutenzione.

Come impostare in sicurezza la logica in un inverter Yaskawa passo dopo passo?

Da dove iniziare prima di modificare i parametri e inizializzare l’azionamento?

Il primo passo dovrebbe essere sempre il backup delle impostazioni. Questo è particolarmente importante quando l’azionamento lavora
già sull’impianto, ha assegnazioni degli ingressi non standard, valori utente salvati o una logica esistente. Molti problemi iniziano da una modifica apparentemente semplice di un parametro oppure da un’inizializzazione eseguita
senza proteggere la configurazione precedente.

Prima di iniziare i lavori è opportuno:

• leggere e salvare i parametri attuali,
• documentare l’assegnazione degli ingressi e delle uscite,
• verificare la sorgente RUN e la sorgente del riferimento,
• controllare la modalità di controllo del motore,
• confermare se l’azionamento dispone già di un progetto logico o di impostazioni non standard,
• stabilire quali funzioni devono essere mantenute dopo l’implementazione delle modifiche.

Perché prima dell’inizializzazione e della modifica della logica nell’inverter Yaskawa bisogna proteggere le impostazioni attuali?

Questa è una delle conclusioni pratiche più importanti che derivano dal lavoro con gli azionamenti Yaskawa. Se l’inverter ha già una logica esistente, assegnazioni degli ingressi non standard o impostazioni utente salvate, non si può presumere che ogni inizializzazione lasci questi dati invariati. Un ripristino dei parametri non ponderato può sovrascrivere la configurazione da cui dipende il corretto funzionamento della macchina.

Nell’implementazione della logica applicativa bisogna quindi pensare non solo alla programmazione stessa, ma anche
alla sicurezza dei dati. Questo riguarda soprattutto le situazioni in cui l’azionamento deve essere riparametrizzato, sostituito, messo in servizio dopo un guasto oppure preparato per una modernizzazione. In questi casi, il backup dei parametri, il salvataggio della configurazione e il confronto delle impostazioni prima delle modifiche sono importanti quanto la logica di controllo stessa.

In un’implementazione ben preparata, la sequenza dei lavori dovrebbe essere la seguente: prima si definisce quale logica deve eseguire l’azionamento, poi si indicano i segnali di ingresso e uscita necessari, e solo alla fine si imposta il livello esecutivo, cioè la sorgente RUN, la sorgente del riferimento, la modalità 2-wire o 3-wire
e le assegnazioni dei morsetti. Questa sequenza riduce significativamente il rischio di errori di configurazione e facilita la diagnostica successiva.

Come progettare la logica applicativa prima di assegnare i segnali?

La migliore pratica è l’opposto dell’approccio classico all’inverter. Prima definisci la logica di funzionamento e solo dopo assegni i segnali fisici.

Vale la pena rispondere ad alcune domande:

• quali condizioni devono essere soddisfatte affinché l’azionamento possa avviarsi,
• quali segnali arrestano immediatamente il lavoro e quali bloccano solo l’avvio successivo,
• se la macchina ha diverse modalità operative,
• se sono necessari ritardi, timer, isteresi o transizioni tra stati,
• se la reazione deve dipendere da un errore, un allarme, un valore analogico o dallo stato dell’azionamento,
• se la logica deve eseguire operazioni matematiche o condizionali.

Solo dopo questa analisi si può decidere consapevolmente se è sufficiente la parametrizzazione standard o se è necessario un progetto con DriveWorksEZ. È importante perché passare troppo rapidamente
alla configurazione dei morsetti spesso porta a un sistema caotico, che funziona solo parzialmente ed è difficile da diagnosticare in seguito.

Come impostare il livello esecutivo: RUN, riferimento, 2-wire, 3-wire e I/O?

Quando la logica applicativa è già definita, si può passare al livello esecutivo. È proprio qui che compare la classica messa in servizio dell’inverter Yaskawa.

Sorgente RUN

Bisogna stabilire da dove l’azionamento deve ricevere il comando di avvio e arresto. A seconda dell’applicazione, può
trattarsi di comando locale, morsetti, comunicazione oppure del risultato della logica realizzata all’interno dell’azionamento.

Sorgente del riferimento di frequenza

Successivamente si sceglie il modo di impostare la velocità. Può essere un valore fisso, un segnale analogico,
più velocità preimpostate, il risultato del regolatore PID oppure un valore derivante dalla logica del programma.

Logica 2-wire e 3-wire

È un elemento fondamentale della configurazione del modo di controllo dai morsetti. In pratica, la scelta tra 2-wire
e 3-wire influisce sul comportamento degli ingressi e sul modo di interpretare i comandi di marcia e arresto. Questo livello deve essere adattato al reale modo di controllo della macchina e non trattato come un’impostazione secondaria.

Ingressi e uscite multifunzione

Alla fine si assegnano le funzioni a ingressi e uscite specifici. Solo allora i segnali diventano
portatori della logica progettata in precedenza. In un progetto ben realizzato, gli ingressi
non “creano” la logica da soli, ma eseguono i comandi derivanti dall’architettura di funzionamento adottata per l’azionamento.

È proprio in quest’area che si verificano più spesso errori di implementazione, come:

• assegnazione contraddittoria degli ingressi,
• sorgente RUN errata,
• riferimento di frequenza sbagliato,
• incompatibilità della logica 2-wire o 3-wire con il circuito di controllo reale,
• conflitto tra parametrizzazione standard e logica applicativa.

Contattaci se vuoi implementare un inverter Yaskawa senza PLC, ma per te sono importanti una messa in servizio sicura e la conservazione delle impostazioni attuali della macchina.

Chiama: +48 717 500 983

Com’è la diagnostica quando l’azionamento non funziona secondo la logica?

Se la macchina non reagisce correttamente dopo le modifiche, non bisogna presumere subito un danno allo stadio di potenza. Molto spesso il problema è un livello di controllo errato, una non conformità dei parametri, la perdita delle impostazioni
o una ricostruzione incompleta della configurazione dopo la sostituzione dell’inverter.

Una buona diagnostica degli inverter Yaskawa dovrebbe includere:

• verifica della sorgente RUN attiva e del riferimento,
• controllo dello stato degli ingressi e delle uscite,
• confronto dei parametri attuali con una copia di riferimento,
• valutazione se l’inizializzazione abbia sovrascritto impostazioni precedenti,
• verifica se il problema riguarda la logica, l’elettronica di controllo o lo stadio di potenza,
• analisi delle condizioni di guasto e dei sintomi segnalati dagli operatori.

I sintomi tipici dei problemi dopo modifiche di configurazione sono:

• mancato avvio nonostante l’alimentazione corretta,
• l’azionamento funziona solo in locale oppure solo dai morsetti,
• il motore non raggiunge la velocità impostata,
• la macchina lavora nella sequenza sbagliata,
• il sistema reagisce a una parte dei segnali, ma ignora le condizioni logiche,
• dopo la sostituzione dell’inverter, l’applicazione non riproduce il comportamento precedente.

In queste situazioni la cosa più importante è distinguere un problema di configurazione da un reale guasto hardware. Questo riduce il fermo macchina e consente di evitare sostituzioni inutili dei dispositivi.

Quando scegliere riparazione, rigenerazione, modernizzazione o sostituzione dell’inverter?

Non ogni guasto significa che l’azionamento debba essere sostituito, ma non ogni situazione dovrebbe concludersi con la sola riparazione. La decisione dovrebbe dipendere dallo stato tecnico, dalla disponibilità dei ricambi, dall’importanza della macchina
per la produzione e dal fatto che l’attuale architettura di controllo risponda ancora alle esigenze dello stabilimento.

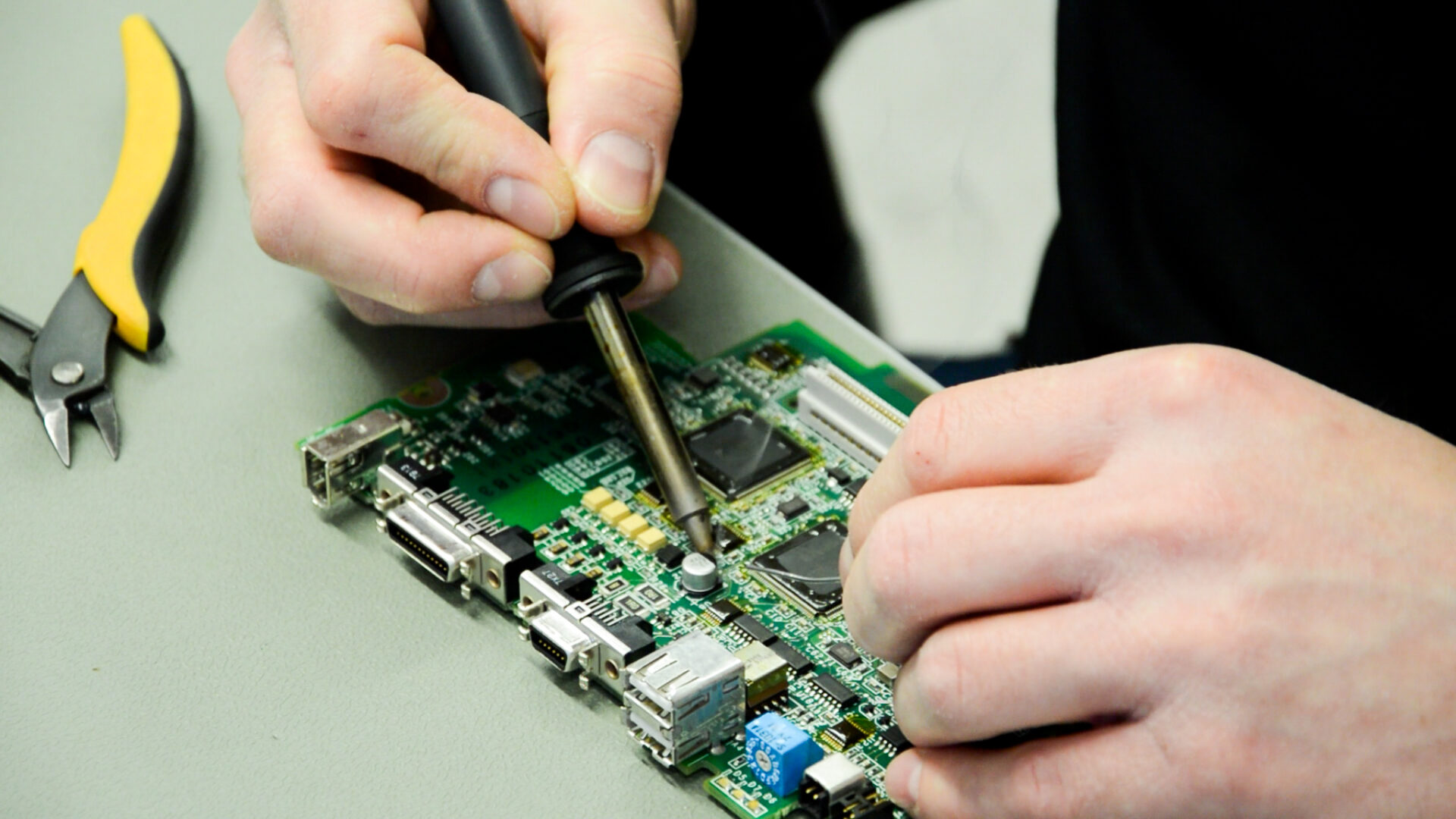

Riparazione degli inverter Yaskawa

È giustificata quando il problema riguarda un guasto specifico dell’elettronica di controllo, dell’alimentazione o dello stadio di potenza, e il ripristino dell’efficienza del dispositivo ha senso economico.

Rigenerazione

È indicata quando ti interessa un ripristino più ampio del dispositivo, la verifica degli elementi critici e una maggiore certezza del funzionamento futuro.

Modernizzazione

Ha senso quando l’azionamento attuale o la logica di controllo limitano la funzionalità della macchina. Spesso è il momento migliore per semplificare l’architettura, ridurre la dipendenza da un vecchio PLC oppure riordinare il controllo dopo anni di modifiche provvisorie.

Sostituzione

Può essere giustificata quando l’azionamento è in cattive condizioni, i ricambi sono difficili da reperire oppure il costo del fermo macchina è così elevato che una sostituzione più rapida offre un vantaggio maggiore rispetto ad attività di riparazione lunghe.

Vale anche la pena ricordare soluzioni correlate, come la ricostruzione dei parametri, la messa in servizio dopo la sostituzione, i test funzionali, il supporto nei retrofit e, in alcuni casi, anche l’ acquisto di dispositivi ritirati dall’esercizio. Per lo stabilimento non conta solo la messa in servizio dell’azionamento, ma l’intera decisione tecnico-economica: che cosa ripristinerà la produzione nel modo più rapido e sicuro.

Segnala al servizio RGB la richiesta di riparazione dell’inverter Yaskawa tramite il modulo -> segnala una riparazione

Chiama: +48 717 500 983

Bibliografia:

• Yaskawa GA500 Installation & Primary Operation (TOEPC7106173T, 16.01.2025) [https://www.yaskawa.com/downloads/search-index/details?docnum=TOEPC7106173T&showType=details, accesso: 17.04.2026]
• Yaskawa DriveWorksEZ Software [https://www.yaskawa.com/products/drives/industrial-ac-drives/industrial-software-tools/driveworksez-software, accesso: 17.04.2026]
• Yaskawa V1000 Compact Vector Control Drive Quick Start Guide [https://www.yaskawa.com/downloads/search-index/details?showType=details&docnum=TOEPC71060647, accesso: 17.04.2026]
• Yaskawa E7 Drive Programming Manual [https://www.yaskawa.com/delegate/getAttachment?documentId=TM.E7.02&cmd=documents&openNewTab=true&documentName=TM.E7.02.pdf, accesso: 17.04.2026]
• GA500 vs. V1000 Product Comparison (PC.GA500.01, 01.03.2021) [https://www.yaskawa.com/downloads/search-index/details?showType=details&docnum=PC.GA500.0, accesso: 17.04.2026]
