Dove far riparare l’inverter B&R Automation ACOPOSinverter P84? Rapido ripristino della funzionalità dell’inverter B&R

L’inverter B&R Automation ACOPOSinverter P84 8I84T401500.010-1 deve essere affidato a un centro di assistenza per elettronica industriale che esegua riparazioni a livello di componente sui circuiti di potenza, salvaguardi i parametri dell’azionamento e la configurazione POWERLINK ed effettui prove finali con motore sotto carico. La sola sostituzione del modulo IGBT o un breve avviamento dell’inverter senza carico non confermano la piena efficienza dell’unità. In caso di guasto, RGB Elektronika può verificare la fattibilità della diagnosi, della riparazione, della rigenerazione o della sostituzione dell’azionamento.

Il B&R ACOPOSinverter P84 è un convertitore di frequenza industriale utilizzato per controllare motori asincroni in macchine e linee di produzione. Il modello 8I84T401500.010-1 è impiegato in sistemi nei quali sono essenziali una regolazione stabile della velocità, la comunicazione con il controllore della macchina e la resistenza alle variazioni dinamiche del carico.

Un guasto di questo tipo di unità può fermare un trasportatore, una pompa, un ventilatore, un miscelatore, un sistema di alimentazione del materiale o un’intera sezione sincronizzata della macchina. Per questo motivo, il processo di assistenza non deve limitarsi all’azzeramento dell’allarme, ma deve anche individuare la causa del danno e confermare il funzionamento dell’azionamento in condizioni simili a quelle reali.

Chiama: +48 717 500 983

B&R ACOPOSinverter P84 – assistenza professionale

Un centro di assistenza per B&R ACOPOSinverter P84 deve disporre delle attrezzature necessarie per diagnosticare sia l’elettronica di controllo sia lo stadio di potenza ad alta tensione. La sostituzione di un singolo componente senza verificare i circuiti associati può causare un nuovo guasto subito dopo l’avviamento.

Prima di inviare l’inverter in assistenza, verifica se il fornitore:

• identifica l’unità utilizzando il codice completo 8I84T401500.010-1,
• esegue il backup dei parametri e della configurazione prima di iniziare la riparazione,
• diagnostica il raddrizzatore, il bus DC, il modulo IGBT e i driver di gate,
• misura la capacità e l’ESR dei condensatori del DC-link,
• controlla il sistema di precarica e il circuito di frenatura,
• controlla gli alimentatori ausiliari e i sensori di corrente e temperatura,
• controlla il ventilatore e verifica che il sistema di raffreddamento non sia ostruito,
• prova gli ingressi e le uscite analogici e digitali,
• verifica la comunicazione POWERLINK,
• esegue una prova con motore sotto carico,
• esegue una prova termica dopo il riscaldamento dello stadio di potenza.

Una riparazione professionale del modello 8I84T401500.010-1 deve concludersi con la conferma di un funzionamento stabile, non soltanto con l’azzeramento del guasto. Ciò è particolarmente importante per le unità che funzionano in modo continuo o controllano un azionamento critico di una linea di produzione.

Quali sono i parametri tecnici del B&R ACOPOSinverter P84?

La variante descritta nel materiale tecnico è progettata per un’alimentazione trifase da 380-480 V AC e per un motore da 15 kW. I parametri finali devono essere sempre confrontati con la targhetta identificativa dell’unità specifica e con la documentazione della macchina.

Parametro	Valore
Produttore	B&R Automation
Famiglia di prodotto	ACOPOSinverter P84
Codice prodotto	8I84T401500.010-1
Alimentazione	Trifase 380–480 V AC
Potenza motore	15 kW
Corrente di uscita continua a 380 V	33 A
Corrente di uscita continua a 460 V	27 A
Corrente di sovraccarico per 60 secondi	49,5 A
Corrente di sovraccarico per 2 secondi	54,5 A
Frequenza di uscita	0,5-599 Hz
Metodi di controllo	Controllo vettoriale con o senza encoder e controllo V/f
Comunicazione	POWERLINK
Dotazione	Filtro EMC, transistor di frenatura e sistema integrato di controllo dell’azionamento

I valori di corrente mostrano che lo stadio di potenza deve funzionare correttamente non solo con un carico stabile, ma anche durante l’avviamento, l’accelerazione e i sovraccarichi di breve durata. Un componente che supera una prova senza motore potrebbe non funzionare correttamente quando aumentano la corrente e la temperatura di giunzione del semiconduttore.

Perché un guasto dell’inverter causa un fermo macchina critico?

L’inverter alimenta il motore e ne regola la coppia o la velocità. Se l’azionamento non raggiunge lo stato di pronto, il PLC può impedire l’avvio dell’intera sequenza della macchina. Nei sistemi con comunicazione POWERLINK, un ulteriore problema può essere la perdita dello scambio dati tra l’inverter e il sistema di controllo.

Le conseguenze di un guasto possono includere:

• l’arresto di un singolo azionamento o dell’intera linea,
• l’impossibilità di completare il ciclo di processo,
• la perdita del semilavorato o del materiale presente nel processo,
• la necessità di svuotare o mettere in sicurezza manualmente la macchina,
• il fermo degli operatori e delle apparecchiature collegate,
• ritardi nell’esecuzione degli ordini di produzione,
• il rischio di un nuovo guasto dopo una riparazione incompleta.

In molti stabilimenti, il costo del fermo supera quello della diagnosi dell’azionamento. Nella scelta del centro di assistenza è quindi importante valutare non solo il prezzo della riparazione, ma anche l’ambito delle prove eseguite e la probabilità che l’inverter funzioni stabilmente dopo la reinstallazione nella macchina.

Quali componenti dell’ACOPOSinverter P84 sono soggetti a guasti?

Un guasto del B&R P84 non indica sempre il danneggiamento di un singolo componente. Lo stesso allarme può essere provocato da un cortocircuito nello stadio di potenza, da un cavo motore danneggiato, dal deterioramento dell’isolamento del motore, da una tensione di alimentazione errata o da una misura di corrente non corretta. Il processo diagnostico deve tenere conto delle condizioni in cui si verifica l’allarme. Sapere se il guasto compare immediatamente, durante l’avviamento, la frenatura, a pieno carico o solo dopo alcune decine di minuti di funzionamento può restringere notevolmente l’area di ricerca.

Modulo transistor IGBT

Il modulo IGBT converte la tensione del bus DC in una tensione di uscita trifase a frequenza regolabile. Un cortocircuito in uno dei transistor può causare un guasto di sovracorrente, danneggiare le protezioni di ingresso o impedire completamente l’avviamento dell’inverter.

La riparazione del modulo IGBT di un inverter B&R non deve limitarsi alla sostituzione del componente di potenza. Devono essere controllati anche i driver di gate, le resistenze di gate, i circuiti di protezione, gli alimentatori isolati e i segnali di comando. Un driver guasto può danneggiare nuovamente il nuovo modulo.

Condensatori del bus DC

I condensatori del DC-link filtrano la tensione raddrizzata. Con l’invecchiamento, la loro capacità può diminuire e l’ESR può aumentare. Ne derivano maggiori ondulazioni di tensione, surriscaldamento dei condensatori, riduzione della capacità di sostenere il carico e instabilità dell’inverter durante il funzionamento dinamico.

Una valutazione basata esclusivamente sull’aspetto esterno non è sufficiente. Un condensatore privo di rigonfiamenti visibili può comunque avere parametri inadatti a un ulteriore funzionamento nel circuito di potenza.

Sistema di precarica

Il sistema di precarica limita la corrente di carica dei condensatori dopo l’inserimento dell’alimentazione. Il danneggiamento di una resistenza, di un relè, di un contattore o del circuito di comando può impedire il corretto aumento della tensione DC, causare un errore dello stato di pronto o sovraccaricare i componenti di ingresso.

Sistema di raffreddamento

Un ventilatore usurato, un dissipatore contaminato o un flusso d’aria limitato aumentano la temperatura dello stadio di potenza. Un sintomo tipico è il corretto avviamento a inverter freddo, seguito dallo spegnimento soltanto dopo il raggiungimento della temperatura di esercizio.

Misura della corrente ed elettronica di controllo

Il danneggiamento di un sensore di corrente, di un amplificatore di misura o del percorso di conversione analogico-digitale può causare falsi allarmi, controllo asimmetrico delle fasi e regolazione instabile. La diagnosi richiede il confronto tra le indicazioni dell’inverter e la corrente di uscita reale.

Interfaccia POWERLINK

Le interruzioni della comunicazione possono derivare dal danneggiamento del livello fisico dell’interfaccia, da un’alimentazione instabile dell’elettronica, dalla rottura di un cavo, da un problema del connettore o dalla perdita dei parametri di rete. L’assistenza degli inverter POWERLINK deve quindi comprendere sia il controllo hardware sia la verifica della configurazione.

Perché la tensione del bus DC è pericolosa anche dopo aver scollegato l’alimentazione?

Dopo il raddrizzamento della tensione di rete, i condensatori del DC-link accumulano energia a una tensione potenzialmente letale. Scollegare il cavo di alimentazione non significa che la tensione all’interno dell’inverter scompaia immediatamente.

Prima di iniziare le misure è necessario:

• scollegare tutte le fonti di alimentazione,
• mettere in sicurezza l’impianto contro un’inserzione accidentale,
• attendere il tempo indicato dal produttore dell’unità,
• scaricare il DC-link in modo controllato,
• misurare la tensione con uno strumento adeguato,
• confermare una condizione di sicurezza prima di toccare qualsiasi componente.

Come si svolgono la diagnosi, la riparazione e la rigenerazione dell’ACOPOSinverter P84?

Che cosa deve essere salvaguardato prima di iniziare la riparazione?

Il primo passo deve essere l’identificazione dell’inverter e la salvaguardia dei dati necessari per la rimessa in servizio. In base alle condizioni dell’unità, occorre leggere o documentare:

• i parametri del motore,
• le impostazioni del controllo vettoriale,
• i tempi di accelerazione e decelerazione,
• i limiti di corrente e coppia,
• le impostazioni degli ingressi e delle uscite,
• i parametri della resistenza di frenatura,
• la configurazione POWERLINK,
• l’indirizzamento e le dipendenze dal controllore della macchina,
• la cronologia dei guasti, se disponibile.

La conservazione della configurazione può abbreviare la rimessa in servizio della macchina e ridurre il rischio di funzionamento con impostazioni errate. Se l’inverter non si avvia, possono essere utili copie precedenti dei parametri salvate dal reparto manutenzione o dal costruttore della macchina.

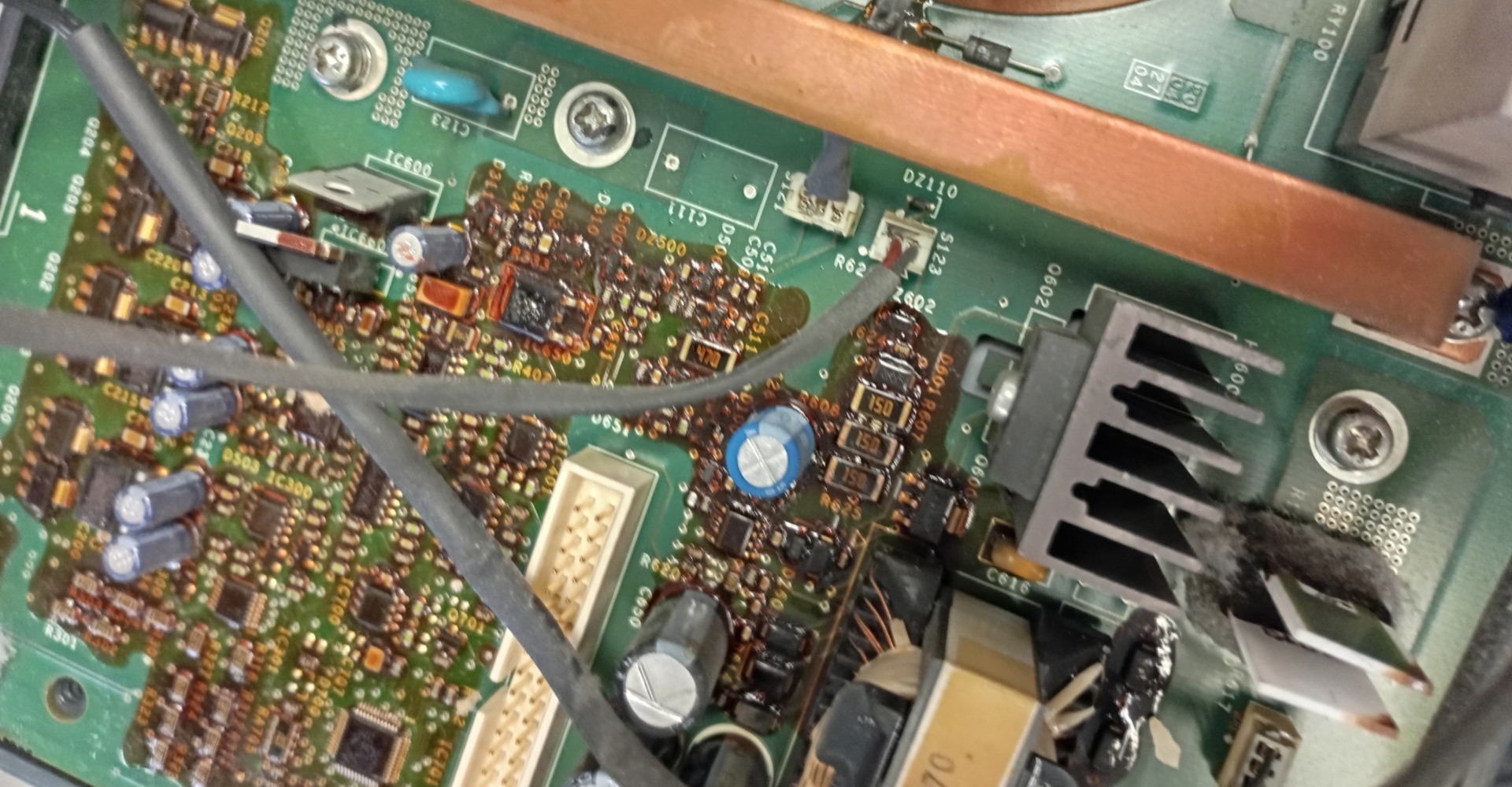

Come vengono controllati il raddrizzatore, gli IGBT e i driver di gate?

Dopo aver scaricato in sicurezza il bus DC, si esegue un controllo statico del circuito di potenza. Il controllo comprende:

• il ponte raddrizzatore e i circuiti di ingresso,
• eventuali cortocircuiti tra i terminali del bus DC,
• eventuali cortocircuiti tra le fasi di uscita,
• le strutture diodo dei transistor IGBT,
• l’isolamento dello stadio di potenza rispetto all’involucro,
• i driver dei transistor superiori e inferiori,
• le resistenze e i circuiti di gate,
• gli alimentatori isolati dei driver,
• i circuiti di rilevamento di cortocircuito e sovraccarico.

Se il modulo di potenza è danneggiato, occorre individuare la causa primaria. Un cortocircuito dell’IGBT può derivare da un guasto del driver, dal surriscaldamento, dal sovraccarico del motore, da un cortocircuito nel cavo, dal deterioramento dell’isolamento o da un circuito di frenatura non corretto.

Dopo la riparazione dello stadio di potenza, il primo avviamento deve essere eseguito in condizioni controllate. L’applicazione diretta della piena alimentazione senza misure preliminari aumenta il rischio di distruggere i nuovi componenti.

Come vengono diagnosticati i condensatori del DC-link e il sistema di precarica?

Nell’ambito della rigenerazione dell’ACOPOSinverter P84 occorre misurare la capacità e l’ESR dei condensatori e valutarne il comportamento sotto tensione. Devono inoltre essere controllati i collegamenti delle sbarre, le resistenze di bilanciamento e i componenti responsabili della scarica del bus.

Il sistema di precarica deve essere controllato durante l’intero ciclo di accensione:

• limitazione della corrente di carica iniziale,
• aumento controllato della tensione DC,
• commutazione sul circuito di alimentazione principale,
• mantenimento di una tensione stabile durante il funzionamento,
• corretta scarica dopo lo spegnimento.

Il danneggiamento di questo sistema può portare a una diagnosi errata dei condensatori o del raddrizzatore. La misura di un singolo componente senza l’analisi della sequenza di avviamento non fornisce quindi un quadro completo delle condizioni dell’inverter.

Come viene verificata la comunicazione POWERLINK?

La diagnosi di un inverter B&R Automation deve includere il controllo della comunicazione con il sistema di controllo. Devono essere verificati i connettori, i cavi, l’interfaccia fisica, l’alimentazione dell’elettronica di comunicazione e i parametri di rete memorizzati.

Se il problema si presenta in modo intermittente, è importante eseguire una prova più lunga dopo il riscaldamento dell’unità. Una microfessura in un collegamento, uno stabilizzatore di tensione instabile o un componente sensibile alla temperatura potrebbero non manifestarsi durante una prova di pochi minuti.

Prima di smontare l’inverter dalla macchina, registra il messaggio esatto visualizzato dal PLC o dal pannello HMI. Sapere se l’unità scompare completamente dalla rete o passa soltanto allo stato di guasto dell’azionamento aiuta a distinguere un problema di comunicazione da un guasto dello stadio di potenza.

Perché l’inverter deve essere provato con un motore?

Una prova a vuoto non conferma la piena efficienza dell’inverter 8I84T401500.010-1. Con una corrente ridotta, eventuali problemi dei condensatori, dei sensori di corrente, del sistema di raffreddamento, dei driver IGBT e dei collegamenti del circuito di potenza possono rimanere inosservati.

La prova finale deve comprendere:

• l’avviamento di un motore compatibile,
• il controllo del senso di rotazione e della regolazione della frequenza,
• la misura della simmetria delle correnti di fase,
• il monitoraggio della stabilità della tensione del DC-link,
• la verifica del controllo V/f e vettoriale,
• il funzionamento con carico variabile,
• una breve prova di sovraccarico entro un intervallo sicuro,
• il controllo della frenatura resistiva,
• il controllo della comunicazione POWERLINK,
• una prova termica dopo il riscaldamento del modulo di potenza.

È particolarmente importante osservare l’unità durante l’accelerazione e la frenatura. In queste condizioni aumenta il carico sullo stadio di potenza e sul DC-link, mentre la tensione DC può variare molto più rapidamente rispetto al funzionamento a velocità costante.

Quando la riparazione è preferibile alla sostituzione dell’inverter?

La riparazione a livello di componente può essere vantaggiosa quando l’inverter è parte integrante di una macchina funzionante, la sua configurazione è nota e la sostituzione richiederebbe modifiche al PLC, alla comunicazione, al cablaggio o alla documentazione tecnica.

L’intervento di assistenza è particolarmente giustificato quando:

• l’unità non è facilmente reperibile attraverso i normali canali di vendita
• il tempo di consegna del ricambio supera il fermo accettabile,
• la configurazione POWERLINK è collegata al programma della macchina,
• il danno riguarda componenti sostituibili,
• il sistema meccanico e gli altri componenti della macchina sono in buone condizioni,
• la sostituzione richiederebbe una nuova messa in servizio del processo tecnologico.

Prima di prendere una decisione, considera non solo il prezzo dell’unità, ma anche il costo del lavoro del tecnico di automazione, delle modifiche al programma, del fermo e delle prove di produzione. La riparazione dell’inverter originale può ridurre il numero di modifiche necessarie sulla macchina.

Quando è opportuno considerare un ammodernamento o un’unità sostitutiva?

L’ammodernamento può essere una soluzione migliore quando il danno è esteso, l’unità si è guastata ripetutamente oppure l’ulteriore esercizio è limitato dalla disponibilità dei componenti. La decisione deve essere preceduta da un’analisi della compatibilità elettrica, meccanica e software.

Nella scelta di un sostituto occorre verificare:

• la tensione di alimentazione,
• la potenza e la corrente nominali del motore,
• la capacità di sovraccarico,
• il metodo di controllo del motore,
• il supporto dell’encoder,
• gli ingressi e le uscite,
• la comunicazione con il controllore,
• le funzioni di sicurezza,
• il circuito di frenatura,
• le dimensioni e il metodo di raffreddamento.

L’ammodernamento dell’azionamento senza analizzare il programma PLC e la sequenza della macchina può prolungare la messa in servizio. La soluzione migliore deve quindi essere scelta dopo la diagnosi dell’inverter e la valutazione dell’intero sistema di controllo..

L’inverter B&R ACOPOSinverter P84 8I84T401500.010-1 deve essere sottoposto a una diagnosi che comprenda lo stadio di potenza, il bus DC, il sistema di precarica, il raffreddamento, la misura della corrente, gli alimentatori ausiliari e la comunicazione POWERLINK. Dopo la riparazione, l’unità deve essere provata con un motore, sotto carico e dopo il riscaldamento. Solo un processo di questo tipo riduce il rischio di un nuovo guasto dopo l’installazione dell’azionamento nella macchina.

Contatta RGB Elektronika e richiedi la riparazione del B&R ACOPOSinverter P84 8I84T401500.010-1. Invia il codice dell’unità, una descrizione dei sintomi e le informazioni sulla macchina, affinché la diagnosi possa iniziare il prima possibile e il fermo della produzione possa essere ridotto. —> Richiedi una riparazione
