Come valutare lo stato tecnico di macchine e dispositivi elettrici? Diagnostica delle macchine elettriche e test di collaudo

Lo stato tecnico delle macchine e dei dispositivi elettrici viene valutato sulla base di ispezioni visive, misure elettriche, analisi dei sistemi di protezione, controlli del sistema di comando e test funzionali in condizioni simili a quelle operative. La sola resistenza di isolamento, una singola misura di corrente o un rapido avviamento della macchina non sono sufficienti per stabilire in modo affidabile se il dispositivo possa lavorare in sicurezza in produzione. Una diagnostica completa delle macchine elettriche deve includere isolamento, avvolgimenti, conduttori di protezione, sistemi di controllo, attuatori, raffreddamento, carico e reazione delle protezioni.

Negli stabilimenti industriali, tale valutazione ha un impatto diretto sulla sicurezza degli operatori, sulla stabilità della produzione, sui costi di manutenzione e sul rischio di fermo non pianificato. Una macchina può apparire corretta, avviarsi senza problemi visibili e tuttavia presentare isolamento umido, asimmetria degli avvolgimenti, collegamenti allentati, circuito di protezione inefficiente, elettronica di controllo instabile o un attuatore che lavora fuori dal campo di sicurezza.

Per questo motivo la determinazione dello stato tecnico delle macchine deve essere eseguita per fasi. Prima si identificano il dispositivo e le condizioni di lavoro, poi si effettuano le misure della macchina in stato di sicurezza, scollegata dall’alimentazione, e infine si eseguono i test di collaudo delle macchine e la verifica del corretto funzionamento dei dispositivi elettrici sotto controllo del servizio tecnico.

Contatta RGB Elektronika se hai bisogno di una diagnostica affidabile delle macchine elettriche, di misure su dispositivi industriali o di test di collaudo dopo riparazione, modernizzazione, guasto o rilocalizzazione della macchina. Verificheremo lo stato tecnico del dispositivo, aiuteremo a definire il rischio di un ulteriore utilizzo e indicheremo le possibili azioni di assistenza.

Chiama: +48 717 500 983

Come si svolgono la diagnostica delle macchine elettriche e la determinazione dello stato tecnico dei dispositivi?

Perché una sola misura non è sufficiente per valutare una macchina elettrica?

Una diagnostica affidabile delle macchine non consiste nell’eseguire una sola misura e prendere una decisione sulla base di un singolo valore. Nella pratica industriale, lo stato tecnico del dispositivo dipende da molte aree che si influenzano reciprocamente. L’isolamento può essere indebolito dall’umidità, gli avvolgimenti possono mostrare i primi segni di surriscaldamento, i collegamenti di protezione possono essere corrosi e il sistema di controllo può diventare instabile solo durante il funzionamento sotto carico.

L’errore più frequente nella valutazione delle macchine consiste nel trattare il risultato della misura come un numero isolato. Il valore della resistenza di isolamento, della resistenza degli avvolgimenti o della corrente di fase ha significato diagnostico solo quando viene riferito a:

• tipo e potenza della macchina,
• tensione nominale,
• classe di isolamento,
• temperatura del dispositivo durante la misura,
• storico delle misure precedenti,
• condizioni di lavoro sulla linea di produzione,
• sintomi segnalati dalla manutenzione.

Lo stesso motore elettrico può mostrare una diversa resistenza di isolamento dopo un lungo fermo, un’altra dopo il lavoro a temperatura elevata e un’altra ancora dopo esposizione all’umidità. Allo stesso modo, inverter, servodrive, softstarter, alimentatori, convertitori, controllori PLC o moduli I/O possono superare un test di avviamento di base, ma rivelare un guasto solo sotto carico, al variare della temperatura o durante il funzionamento con segnali reali della macchina.

Da dove iniziare la diagnostica dei dispositivi elettrici in uno stabilimento industriale?

La diagnostica dei dispositivi elettrici deve iniziare dall’identificazione della macchina, della documentazione e delle condizioni di esercizio. In questa fase è importante stabilire se il dispositivo viene controllato dopo un guasto, dopo una riparazione, dopo una modernizzazione, dopo una rilocalizzazione, dopo un fermo prolungato o nell’ambito della manutenzione preventiva.

La valutazione preliminare deve comprendere:

• identificazione della targhetta e dei parametri di lavoro,
• verifica dello storico dei guasti e delle misure precedenti,
• ispezione visiva di cavi, morsetti, connettori e carcassa,
• valutazione di tracce di surriscaldamento, scolorimenti, odore di bruciato o umidità,
• controllo dello stato di ventilazione, filtri, dissipatori e sistemi di raffreddamento,
• controllo dei collegamenti di protezione ed equipotenziali,
• verifica degli elementi di automazione cooperanti, come inverter, servodrive, encoder, sensori, contattori, alimentatori, controllori PLC e pannelli HMI.

Già in questa fase è possibile individuare molti guasti che non richiedono ancora strumentazione di misura avanzata. Morsetti allentati, connettori bruciati, isolamento del cavo danneggiato, sistema di raffreddamento sporco, tracce di corrosione o schermatura danneggiata dei cavi di segnale possono spiegare il funzionamento instabile della macchina, errori degli azionamenti, disturbi della comunicazione industriale o arresti casuali della linea.

Se la macchina lavora in modo instabile, genera errori o richiede una valutazione dopo un guasto, conviene eseguire una diagnostica completa invece di limitarsi a un nuovo avviamento. Contatta RGB Elektronika per ordinare la diagnostica delle macchine elettriche e il controllo del dispositivo prima di un ulteriore utilizzo.

Quali misure elettriche sono più importanti nella valutazione dello stato tecnico di una macchina?

La base della valutazione è la misura della macchina in stato di sicurezza, scollegata dall’alimentazione. Solo dopo aver confermato le condizioni di sicurezza si può passare al controllo dell’isolamento, degli avvolgimenti, dei circuiti di protezione e dei collegamenti. In molti casi, queste misure determinano se il dispositivo può essere avviato per ulteriori test oppure se richiede prima riparazione, pulizia, rigenerazione o sostituzione degli elementi danneggiati.

Misura della resistenza di isolamento e influenza della temperatura sul risultato

Uno dei test più importanti è la misura della resistenza di isolamento tra gli avvolgimenti e tra l’avvolgimento e la carcassa. Questa misura consente di rilevare umidità, contaminazione, degrado del materiale isolante, danni da surriscaldamento e potenziale rischio di perforazione dielettrica.

La resistenza di isolamento può essere descritta dalla seguente relazione:

R_i = U_p / I_u

dove R_i indica la resistenza di isolamento, U_p la tensione di prova DC, e I_u la corrente di dispersione. Per molti dispositivi a bassa tensione si utilizza una tensione di prova di 500 V DC, mentre nel caso di macchine a media tensione la tensione di prova deve derivare dalla tensione nominale, dalla classe di isolamento e dalla documentazione del produttore.

Il risultato della misura non deve essere analizzato senza considerare la temperatura. La resistenza di isolamento dipende fortemente dalla temperatura della macchina. Con l’ipotesi semplificata che la resistenza si dimezzi per ogni aumento di 10°C della temperatura, il risultato può essere riferito alla temperatura di riferimento di 40°C secondo la seguente relazione:

R₄₀ = R_t × 0,5^{((40 – T) / 10)}

dove R₄₀ indica la resistenza riferita a 40°C, R_t la resistenza misurata, e T la temperatura durante la misura. Ciò significa che un singolo risultato senza informazioni su temperatura, umidità, tempo di misura e stato della macchina ha un valore diagnostico limitato.

Indice di polarizzazione PI e coefficiente DAR nella valutazione dell’isolamento

Nella diagnostica dell’isolamento sono importanti anche gli indicatori temporali. Consentono di valutare non solo il valore stesso della resistenza, ma anche il comportamento dell’isolamento dopo l’applicazione della tensione di prova.

L’indice di polarizzazione PI descrive la seguente relazione:

PI = R_10min / R_1min

dove R_10min indica la resistenza dopo dieci minuti, e R_1min la resistenza dopo un minuto. Nella pratica, un valore PI inferiore a 1 è un segnale di allarme, valori nell’intervallo di circa 1-2 richiedono un’interpretazione prudente, mentre un PI pari o superiore a 2 viene spesso considerato un risultato favorevole per molti sistemi di isolamento.

Ciò non significa tuttavia che l’interpretazione possa essere automatica. I moderni sistemi di isolamento con resistenza molto elevata possono avere un PI vicino all’unità e questo non indica necessariamente un danno. Per questo motivo, il risultato PI deve essere analizzato insieme alla resistenza assoluta, alla temperatura, alle condizioni ambientali e allo storico delle misure.

Come indicatore ausiliario si utilizza anche DAR, cioè il coefficiente di assorbimento dielettrico:

DAR = R_60s / R_30s

Questo approccio permette di distinguere un isolamento stabile da un isolamento umido, contaminato o degradato, che può ancora consentire l’avviamento della macchina, ma aumenta il rischio di guasto durante il successivo funzionamento.

Misura della resistenza degli avvolgimenti e rilevamento dell’asimmetria delle fasi

La fase successiva è la misura della resistenza degli avvolgimenti. Nei motori trifase, le resistenze delle singole fasi devono essere simili. Una grande differenza tra le fasi può indicare un collegamento danneggiato, surriscaldamento dell’avvolgimento, cortocircuito parziale, problema sui morsetti o degrado non uniforme degli elementi conduttivi.

Per una rapida valutazione dell’asimmetria si può utilizzare lo scostamento percentuale:

ΔR% = ((R_max – R_min) / R_med) × 100%

dove R_max indica la massima resistenza di fase misurata, R_min la minima resistenza, e R_med il valore medio della resistenza delle fasi.

Nel caso di valori di resistenza bassi, il metodo di misura è particolarmente importante. Una misura a due fili può essere falsata dalla resistenza dei cavi di misura e dei collegamenti. Per questo motivo, per valori di resistenza bassi è consigliato l’utilizzo del metodo a quattro fili, che consente di valutare con maggiore precisione lo stato reale degli avvolgimenti.

Controllo della continuità dei conduttori di protezione e dei collegamenti equipotenziali

La determinazione dello stato tecnico dei dispositivi non può trascurare la protezione contro le scosse elettriche. Una macchina può eseguire correttamente il ciclo di lavoro e allo stesso tempo non soddisfare i requisiti di sicurezza a causa di una resistenza troppo elevata del conduttore PE, morsetti corrosi, collegamenti equipotenziali danneggiati o circuito di protezione interrotto.

La prova di continuità dei conduttori di protezione deve essere eseguita a bassa tensione, tipicamente nell’intervallo da 4 a 24 V AC/DC, con corrente non inferiore a 0,2 A. La resistenza del circuito di protezione può essere valutata secondo la condizione:

R ≤ U_c / I_a

dove U_c indica la tensione di contatto prevista, e I_a la corrente che provoca l’intervento della protezione. In condizioni normali, come tensione di contatto ammissibile in modo continuativo si assume di solito 50 V, mentre in condizioni di maggiore pericolo 25 V.

Una resistenza troppo elevata del circuito di protezione, collegamenti allentati, conduttore PE danneggiato o corrosione dei punti di connessione sono segnali che non devono essere ignorati. Questo tipo di guasti influisce direttamente sulla sicurezza degli operatori, del personale di manutenzione e delle persone che svolgono interventi di assistenza sulla macchina.

Quando eseguire i test di collaudo delle macchine e la verifica del corretto funzionamento dei dispositivi elettrici?

Cosa comprendono i test funzionali della macchina dopo riparazione, modernizzazione o fermo?

I test di collaudo delle macchine si eseguono quando è necessario confermare che il dispositivo possa tornare al lavoro dopo riparazione, modernizzazione, rilocalizzazione, fermo prolungato, sostituzione di componenti o intervento sul sistema di controllo. Il loro obiettivo non è solo verificare se la macchina si avvia, ma soprattutto se funziona in modo stabile, sicuro e conforme alla funzione tecnologica prevista.

La verifica del corretto funzionamento dei dispositivi elettrici deve comprendere, tra l’altro:

• controllo della sequenza delle fasi,
• verifica della reazione dei circuiti di comando,
• verifica del funzionamento delle protezioni,
• controllo dei circuiti di arresto di emergenza,
• controllo di sensori, contattori e relè,
• controllo del funzionamento di inverter, servodrive e softstarter,
• verifica dei sistemi di frenatura,
• controllo della ventilazione e del raffreddamento,
• controllo della segnalazione degli errori su pannelli HMI e controllori,
• valutazione della comunicazione industriale tra i moduli di automazione.

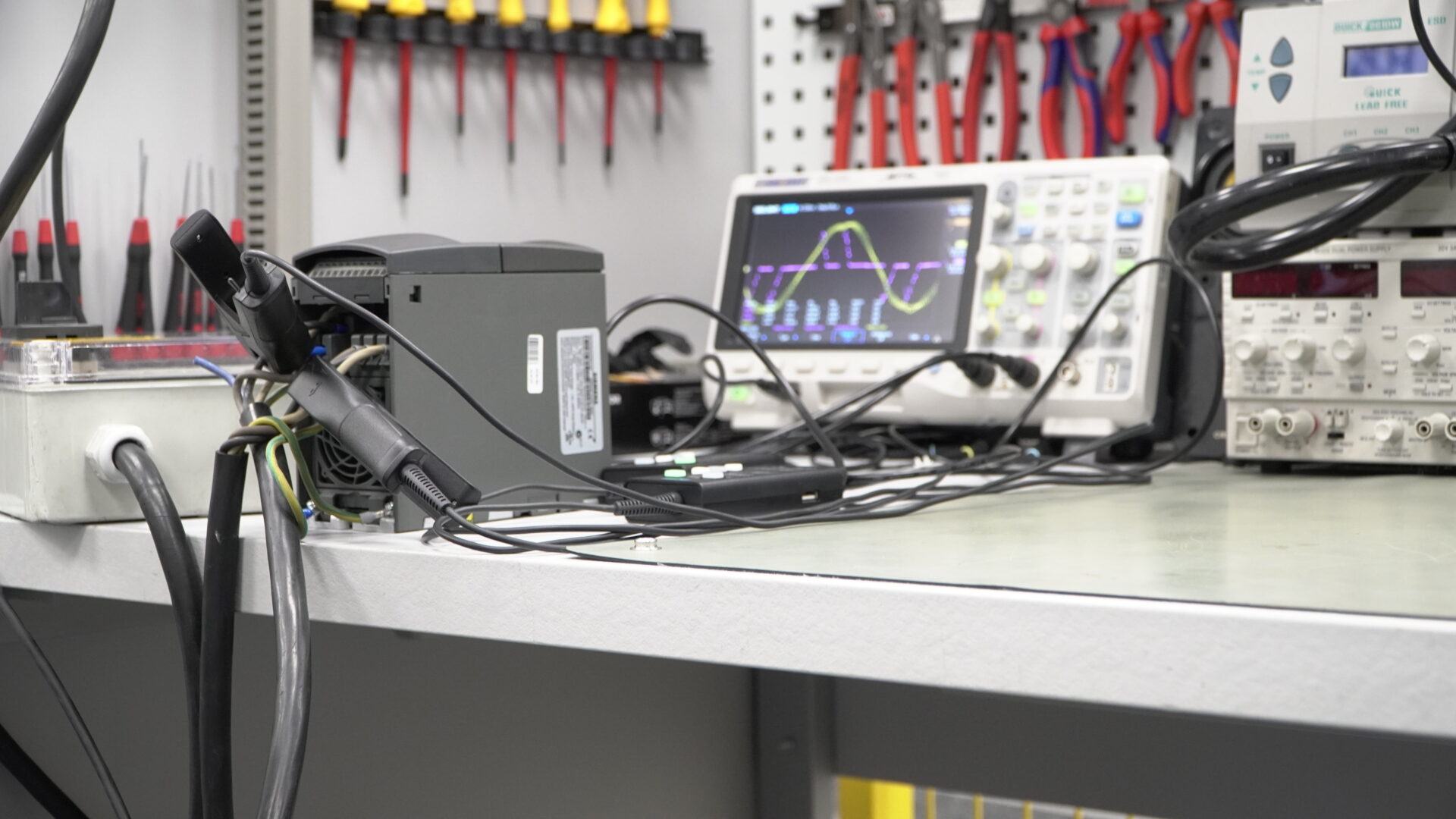

Nelle macchine con azionamenti conviene inoltre osservare corrente di fase, tensione di alimentazione, temperatura della carcassa, temperatura dei cuscinetti, tempo di avviamento, vibrazioni e stabilità di lavoro sotto carico. Solo allora è possibile valutare se il sistema si comporta correttamente in condizioni simili all’esercizio reale.

Ad esempio, un motore può avere una resistenza di isolamento accettabile, ma durante il funzionamento mostrare una corrente eccessiva su una fase, vibrazioni elevate, aumento della temperatura dei cuscinetti o un tempo di avviamento troppo lungo. Un inverter può superare un test di alimentazione di base, ma generare errori di sovraccarico, perdita fase, surriscaldamento o funzionamento instabile sotto carico. Un servodrive può avviarsi correttamente, ma perdere stabilità dopo l’accoppiamento con l’encoder e l’asse reale della macchina.

Chiama: +48 717 500 983

Quali sintomi indicano che la diagnostica delle macchine elettriche è necessaria?

Nella pratica della manutenzione, la diagnostica è necessaria non solo dopo un guasto evidente. Molti guasti si sviluppano gradualmente e i primi sintomi vengono ignorati perché la macchina continua a eseguire il ciclo produttivo. Proprio in questa fase è spesso possibile evitare un fermo grave, se misure e test vengono eseguiti con sufficiente anticipo.

Tra i sintomi che dovrebbero indurre a eseguire la diagnostica rientrano:

• frequente intervento delle protezioni,
• errori dell’inverter, del servodrive o del controllore PLC,
• funzionamento instabile dell’azionamento,
• corrente di fase aumentata,
• surriscaldamento del motore, della carcassa, dell’alimentatore o dei circuiti di potenza,
• rumore anomalo, vibrazioni o aumento delle vibrazioni,
• tempo di avviamento prolungato,
• calo della coppia o problemi nel mantenimento della velocità,
• arresti casuali della macchina,
• errori di comunicazione industriale,
• funzionamento non corretto di sensori o encoder,
• tracce di surriscaldamento, umidità, sporco o corrosione,
• problemi dopo la rilocalizzazione della macchina o modifiche all’impianto di alimentazione.

Tali sintomi possono derivare da danni all’isolamento, degrado degli avvolgimenti, collegamenti di protezione inefficaci, problemi nei circuiti di potenza, moduli I/O danneggiati, errori nei circuiti di comando, disturbi elettromagnetici, ventilazione inefficiente o funzionamento non corretto degli attuatori.

Quali sono le conseguenze del funzionamento di una macchina senza diagnostica completa?

Il funzionamento di una macchina senza diagnostica completa può portare a guasti più gravi rispetto al problema iniziale. Se il dispositivo viene avviato nonostante isolamento umido, asimmetria degli avvolgimenti, morsetti allentati o circuito di protezione inefficiente, il rischio comprende non solo il danneggiamento del motore stesso, ma anche il guasto dell’inverter, dell’alimentatore, del circuito di potenza, del sistema di controllo o degli elementi di feedback.

In un ambiente industriale, le conseguenze tecniche si traducono rapidamente in costi aziendali. Un fermo non pianificato può arrestare la linea di produzione, ritardare l’evasione degli ordini, aumentare i costi di lavoro della manutenzione e imporre l’acquisto urgente di ricambi difficili da reperire. Nei casi estremi, la mancanza di diagnostica incide anche sulla sicurezza degli operatori e sulla conformità della macchina ai requisiti di esercizio.

Il rischio maggiore si verifica quando, dopo un guasto, viene sostituito solo un elemento visibilmente danneggiato, senza controllarne la causa. Ad esempio, la sostituzione di un inverter senza valutare lo stato del motore, dei cavi, dell’isolamento e del carico meccanico può causare un nuovo danneggiamento del nuovo azionamento. Allo stesso modo, la sostituzione di un alimentatore, modulo I/O, encoder o contattore senza controllo dell’impianto può non risolvere l’origine del problema.

Se il dispositivo subisce guasti ripetuti, segnala errori o dopo una riparazione non lavora in modo stabile, ordina la diagnostica dell’intero sistema, non solo di un singolo componente. RGB Elektronika aiuta a valutare lo stato tecnico di macchine, azionamenti, elettronica di controllo e dispositivi elettrici utilizzati nell’industria.

Come supporta RGB Elektronika la diagnostica delle macchine elettriche nell’industria?

RGB Elektronika supporta gli stabilimenti industriali nella diagnostica, riparazione, prova e valutazione dei dispositivi utilizzati nell’automazione e nell’elettronica industriale. In pratica, ciò significa la possibilità di controllare sia le macchine elettriche stesse, sia i dispositivi cooperanti, come inverter, servodrive, alimentatori, softstarter, controllori PLC, pannelli HMI, encoder, moduli I/O, convertitori, circuiti di potenza ed elettronica di controllo.

La diagnostica eseguita da specialisti è particolarmente importante quando il guasto non è evidente. In molti casi, il sintomo visibile sul pannello o sull’inverter è solo l’effetto di un problema presente in un altro punto della macchina. Un errore di sovraccarico può derivare dalla meccanica, dall’asimmetria degli avvolgimenti, da un raffreddamento non corretto, da un encoder danneggiato, da disturbi di segnale o da un problema di parametrizzazione dell’azionamento. Per questo è importante un approccio complessivo al sistema, e non solo la lettura del codice di errore.

A seconda del caso, la diagnostica può comprendere misure elettriche, controllo degli elementi di potenza, valutazione dell’elettronica di controllo, verifica degli ingressi e delle uscite, analisi della reazione del dispositivo ai segnali, test funzionali, test sotto carico e valutazione delle possibilità di ulteriore utilizzo. Tale informazione è preziosa per manutenzione, produzione e uffici acquisti, poiché consente di decidere se il dispositivo debba essere riparato, rigenerato, sostituito, messo in sicurezza come ricambio o ritirato dal lavoro.

Quando una macchina è idonea a un ulteriore utilizzo?

Una macchina o un dispositivo elettrico è idoneo a un ulteriore utilizzo solo quando supera positivamente la valutazione di isolamento, avvolgimenti, collegamenti di protezione, sistemi di controllo, protezioni e test funzionali. Il risultato corretto di una singola misura non fornisce una risposta completa se le altre aree non sono state verificate.

La diagnostica più affidabile combina più livelli di valutazione:

• ispezione visiva e identificazione del dispositivo,
• misura della resistenza di isolamento,
• analisi PI e DAR,
• misura della resistenza degli avvolgimenti,
• controllo della continuità dei conduttori di protezione,
• verifica dei circuiti di comando e delle protezioni,
• test funzionali,
• test di lavoro sotto carico,
• valutazione di temperatura, vibrazioni, corrente e stabilità di funzionamento.

Solo questo approccio consente di stabilire realisticamente se la macchina può tornare in produzione, richiede riparazione, deve essere sottoposta a ulteriori test o non deve essere utilizzata a causa del rischio di guasto o di pericolo per la sicurezza.

Hai bisogno di valutare lo stato tecnico di una macchina, di un motore, di un azionamento o di un dispositivo elettrico prima di un ulteriore utilizzo? Contatta RGB Elektronika e ordina la diagnostica delle macchine elettriche, le misure e i test di collaudo dei dispositivi industriali.

Chiama: +48 717 500 983

Bibliografia:

• M. Olesz, M. Gulczyński, M. Adamowicz, “Procedury diagnostyczne badania izolacji maszyn elektrycznych”, Przegląd Elektrotechniczny, vol. 100, n. 3/2024, Politecnico di Danzica [https://archiwum.pe.org.pl/articles/2024/3/16.pdf, accesso: 24.04.2026]
• IEEE Std 43-2013, Recommended Practice for Testing Insulation Resistance of Electric Machinery [https://www.scribd.com/document/922002224/New-IEEE-43-2013-for-Insulation-Resistance-Testing, accesso: 24.04.2026]
• PN-EN 60204-1:2018-12, Sicurezza del macchinario – Equipaggiamento elettrico delle macchine – Parte 1: Requisiti generali [https://sklep.pkn.pl/pn-en-60204-1-2018-12e.html, accesso: 24.04.2026]
