Come si svolge il montaggio di un motore elettrico nelle apparecchiature industriali e quando conviene affidare la preparazione del motore per il montaggio a un servizio professionale?

Il montaggio di un motore elettrico in un’apparecchiatura industriale consiste nel verificare i parametri del motore, eseguire misure diagnostiche, preparare la superficie di montaggio, posizionare e allineare correttamente l’albero, effettuare il collegamento elettrico secondo la documentazione del produttore ed eseguire un avviamento di prova. Nella pratica, si tratta di un processo che richiede non solo conoscenze meccaniche ed elettriche, ma anche esperienza di servizio, perché una preparazione errata del motore al montaggio può causare danni ai cuscinetti, all’albero, all’inverter, al servoamplificatore o all’intera macchina.

Negli stabilimenti industriali un motore elettrico raramente lavora come dispositivo autonomo. Molto spesso fa parte di un sistema di azionamento più ampio, in cui collabora con inverter, soft starter, servoamplificatore, riduttore, giunto, encoder, controllore PLC, pannello HMI ed elettronica di comando della macchina. Per questo il montaggio di un motore elettrico deve essere trattato come un elemento di un processo tecnico più ampio, e non solo come il fissaggio meccanico del dispositivo alla base.

In questo articolo spieghiamo come montare un motore elettrico in un’applicazione industriale, come si presenta il processo di collegamento del motore, quali misure conviene eseguire prima dell’avviamento e quando è meglio affidare la preparazione del motore al montaggio a un servizio professionale.

Hai un problema con un motore elettrico in una linea di produzione? Verificheremo il suo stato, eseguiremo le misure e aiuteremo a stabilire la causa del guasto.

Chiama: +48 717 500 983

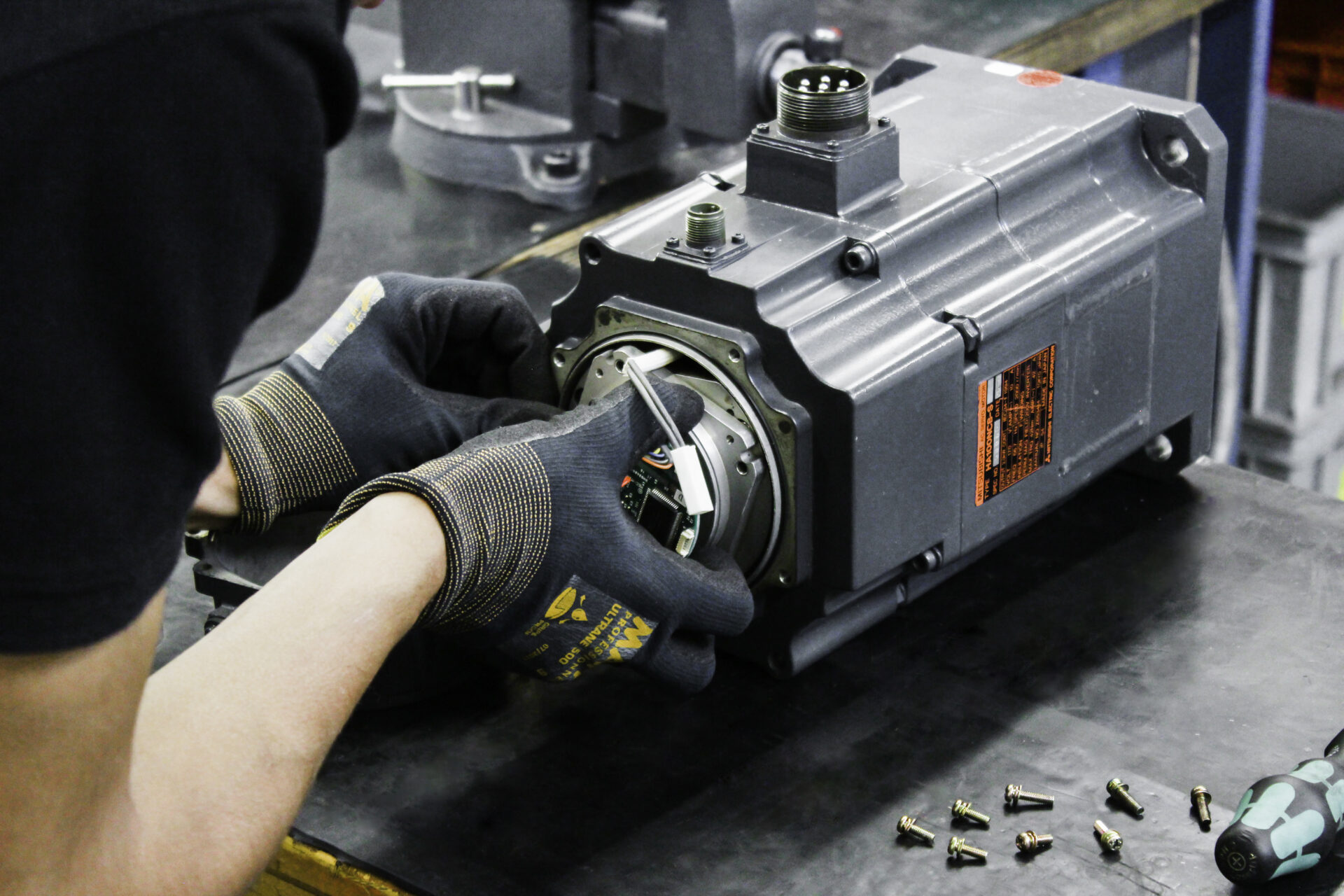

Montaggio del motore elettrico nella pratica: dalla diagnostica all’avviamento di prova

Perché la preparazione del motore prima del montaggio è così importante?

La preparazione del motore al montaggio influisce direttamente sulla sicurezza di funzionamento della macchina, sulla durata dell’azionamento e sul rischio di fermo produzione. Anche un motore nuovo o stoccato può presentare danni da trasporto nascosti, isolamento umido, problemi all’avvolgimento, condizioni non corrette del condensatore di avviamento oppure superfici meccaniche sporche.

L’errore più grande è presumere che un motore pronto per il montaggio non richieda controlli. Nelle applicazioni industriali, un cortocircuito interno non rilevato, un isolamento indebolito o un collegamento errato del motore elettrico possono causare non solo il guasto del motore stesso, ma anche il danneggiamento dell’inverter, del servoamplificatore, dei circuiti di potenza, delle protezioni, dei cavi di alimentazione o degli elementi di comando.

Prima di iniziare il montaggio è necessario verificare soprattutto:

• la conformità dei dati della targhetta con i requisiti dell’applicazione,
• la tensione e la frequenza di alimentazione,
• la corrente nominale e la corrente di avviamento prevista,
• il tipo di collegamento, per esempio stella o triangolo,
• il metodo di raffreddamento e le distanze richieste dalle superfici adiacenti,
• lo stato dell’albero, della flangia, dei piedi di montaggio e della morsettiera,
• lo stato dell’isolamento, degli avvolgimenti e degli elementi di protezione termica,
• la compatibilità del motore con l’inverter, il soft starter o il servoamplificatore.

Se il motore deve sostituire un dispositivo danneggiato, conviene inoltre verificare se la causa del guasto non fosse la macchina stessa, un sovraccarico, un allineamento errato, un problema di alimentazione, una perdita di fase, un inverter danneggiato oppure una configurazione non corretta del sistema di azionamento.

Quali misure eseguire prima del montaggio di un motore elettrico?

Prima del montaggio di un motore elettrico conviene eseguire misure con un analizzatore motori professionale. Questo consente di valutare lo stato reale del dispositivo prima del suo inserimento nella macchina e di ridurre il rischio di un costoso smontaggio dopo un avviamento non riuscito.

Le attività diagnostiche di base comprendono:

• misura della resistenza degli avvolgimenti, che consente di rilevare asimmetrie, interruzioni, collegamenti errati o danni all’avvolgimento,
• misura della resistenza di isolamento, che aiuta a valutare lo stato dell’isolamento tra gli avvolgimenti e tra l’avvolgimento e la carcassa,
• test impulsivo, utile per rilevare guasti tra spire che possono non essere visibili nelle misure semplici,
• test ad alto potenziale, utilizzato per verificare la resistenza dell’isolamento a una tensione elevata,
• controllo delle protezioni termiche, come termistori PTC o sensori Pt-100,
• verifica dello stato meccanico, comprendente albero, cuscinetti, guarnizioni, flangia, piedi ed elementi di fissaggio.

Queste misure sono particolarmente importanti per i motori che sono stati stoccati a lungo, trasportati, recuperati da smontaggio, rigenerati oppure destinati a lavorare in un’applicazione critica. Questo riguarda, tra gli altri, macchine di produzione, linee di confezionamento, sistemi di trasporto, pompe, ventilatori, macchine utensili CNC, postazioni robotizzate e azionamenti di processo.

Nel caso dei motori monofase con condensatore di avviamento, occorre prestare attenzione al tempo di stoccaggio. Se il motore è stato conservato per un periodo più lungo, per esempio oltre due anni, può essere giustificata la formatura del condensatore. Questo processo consente di ricostituire lo strato dielettrico all’interno del condensatore e di ripristinarne i parametri a un livello che consenta un funzionamento sicuro.

Consiglio pratico di servizio: il controllo del motore prima del montaggio è più economico e più rapido dello smontaggio del dispositivo dopo un guasto in fase di avviamento, soprattutto quando il motore è installato in un punto difficilmente accessibile o lavora in una linea il cui arresto genera costi di produzione persa.

Come preparare il punto di montaggio e il posizionamento del motore?

Il posizionamento del motore deve avvenire su una superficie preparata in termini di portata, planarità, stabilità e resistenza ai carichi dinamici. Il punto di montaggio deve trasferire le forze che si generano durante il funzionamento del motore sotto carico, l’avviamento, la frenatura e le variazioni di coppia.

Per i motori elettrici più grandi si utilizzano più spesso fondazioni in calcestruzzo o strutture ad alta rigidità. Per le unità più piccole possono essere sufficienti superfici metalliche adeguatamente preparate, a condizione che non provochino deformazioni, giochi o vibrazioni trasmesse al corpo del motore.

Nel montaggio orizzontale occorre considerare le forze che agiscono perpendicolarmente alla superficie di montaggio. I valori di queste forze possono essere stimati sulla base della massa del motore, della coppia massima del motore e della distanza tra i centri dei fori di montaggio dei piedi del motore:

F1 = 0,5 × g × m – (4 × Tb / A)

F2 = 0,5 × g × m + (4 × Tb / A)

dove:

• F1 e F2 indicano le forze che agiscono perpendicolarmente alla superficie di montaggio [N],
• g indica l’accelerazione di gravità [m/s^2],
• m indica la massa del motore [kg],
• Tb indica la coppia massima del motore [Nm],
• A indica la distanza tra i centri dei fori di montaggio dei piedi del motore [m].

Prima del montaggio occorre inoltre pulire la superficie dell’albero dall’agente anticorrosivo. Bisogna però farlo con cautela, affinché panni, solventi o impurità non penetrino nella zona della guarnizione dell’albero. La contaminazione della guarnizione può ridurre la durata dei cuscinetti e causare successivamente perdite.

I motori fissati a flangia devono essere avvitati alla macchina con una coppia di serraggio conforme alla documentazione del produttore. Una coppia troppo bassa può causare l’allentamento dei collegamenti e vibrazioni, mentre una coppia troppo alta può danneggiare le filettature, generare tensioni nella carcassa o deformare gli elementi di fissaggio.

Come mantenere la coassialità dell’albero del motore e della macchina?

Una delle fasi più importanti del montaggio degli azionamenti elettrici è il mantenimento della coassialità tra l’albero del motore e l’albero della macchina. Il disallineamento provoca aumento delle vibrazioni, carico irregolare dei cuscinetti, degradazione dei giunti, usura più rapida delle guarnizioni e maggiore rischio di danni agli elementi meccanici.

Nella pratica occorre verificare sia l’accoppiamento assiale sia quello radiale dell’albero del motore con l’albero della macchina azionata. Questo riguarda sistemi con giunto, riduttore, puleggia, pompa, ventilatore, mandrino, trasportatore o altro organo esecutivo.

Per il controllo della coassialità si possono utilizzare, tra gli altri:

• comparatori a quadrante,
• micrometri analogici,
• sensori laser,
• sistemi di allineamento degli alberi,
• misure di vibrazione dopo l’avviamento di prova.

Anche le pulegge devono essere adattate all’asse dell’albero. Una puleggia impostata in modo errato può provocare una tensione irregolare della cinghia, forze laterali eccessive, aumento della temperatura dei cuscinetti e guasti improvvisi durante il funzionamento della macchina.

Un buon standard di manutenzione consiste nell’inserire i risultati dell’allineamento nel protocollo di montaggio. In questo modo è più facile confrontare lo stato del sistema dopo un certo periodo di esercizio, diagnosticare la fonte delle vibrazioni e distinguere un errore di montaggio dall’usura di esercizio.

Come collegare un motore elettrico a un impianto industriale?

Il collegamento di un motore elettrico deve essere eseguito sulla base della documentazione del produttore, dei dati della targhetta e dei requisiti della specifica applicazione. Non è sufficiente scegliere i cavi solo sulla base della corrente nominale. Occorre considerare anche la corrente di avviamento, la lunghezza dei cavi, la caduta di tensione ammissibile, la temperatura ambiente, il modo di posa dei cavi, le condizioni ambientali e il tipo di comando dell’azionamento.

Prima di iniziare i lavori è necessario verificare:

• la tensione e la frequenza di rete,
• lo schema di collegamento richiesto dal produttore,
• la sezione dei cavi di alimentazione,
• la scelta della protezione da sovraccarico,
• la protezione contro la perdita di fase nei motori trifase,
• la continuità e la correttezza della messa a terra,
• lo stato della morsettiera, dei morsetti e dei pressacavi,
• il grado di protezione IP dopo la chiusura della morsettiera,
• il collegamento dei sensori di temperatura degli avvolgimenti e dei cuscinetti.

All’interno della morsettiera occorre mantenere pulizia e asciuttezza. I contatti devono essere sicuri, privi di corrosione e serrati secondo i requisiti tecnici. È inoltre importante mantenere le distanze minime di isolamento tra le parti sotto tensione e gli elementi messi a terra. Per tensioni fino a 440 V, una distanza sicura è spesso di almeno circa 4 mm, ma in definitiva occorre seguire la documentazione del produttore e le norme vigenti.

La tenuta dei pressacavi e del coperchio della morsettiera è molto importante per mantenere il grado di protezione dichiarato, per esempio IP55 o IP66. Un errore in questo punto può provocare l’ingresso di umidità, polvere, olio o contaminanti all’interno della morsettiera e, di conseguenza, cortocircuiti, scariche e funzionamento instabile dell’azionamento.

Collegamento del motore trifase

Il collegamento di un motore trifase richiede un controllo particolare della conformità dei collegamenti alla documentazione del produttore. Le configurazioni più comuni sono stella e triangolo, ma lo schema di collegamento dipende dalla tensione di rete, dai dati della targhetta, dal metodo di avviamento e dal fatto che il motore lavori direttamente da rete, tramite soft starter o tramite inverter.

Nel motore trifase occorre prestare attenzione alla protezione da sovraccarico, alla protezione contro la perdita di fase, alla corretta sequenza delle fasi e al senso di rotazione. Un senso di rotazione errato può, in alcune applicazioni, danneggiare la pompa, il ventilatore, il riduttore, il mandrino o la meccanica della macchina.

Collegamento del motore monofase

Il collegamento di un motore monofase richiede il controllo del condensatore di avviamento o di marcia, se presente nella specifica costruzione. Il condensatore deve avere parametri adeguati e, in caso di stoccaggio prolungato del motore, può richiedere la formatura. Un condensatore danneggiato o indebolito può causare problemi di avviamento, ronzio del motore, aumento dell’assorbimento di corrente, surriscaldamento degli avvolgimenti e guasti delle protezioni.

Nei motori monofase è altrettanto importante verificare lo schema di collegamento, lo stato dell’isolamento, la correttezza della messa a terra e il senso di rotazione, se la costruzione consente di modificarlo.

Motore elettrico con inverter o servoamplificatore

Se il motore deve lavorare con un inverter, un convertitore di frequenza o un servoamplificatore, il montaggio elettrico diventa più impegnativo. In tale applicazione occorre considerare non solo i parametri del motore, ma anche le caratteristiche del sistema di alimentazione, la lunghezza dei cavi motore, la compatibilità elettromagnetica, la protezione dell’isolamento degli avvolgimenti e il rischio di correnti nei cuscinetti.

In molte applicazioni conviene considerare l’uso di filtri dV/dt, che limitano la pendenza di salita della tensione e aiutano a proteggere l’isolamento degli avvolgimenti dalle sovratensioni. Con motori più grandi e applicazioni che lavorano con convertitori di frequenza può essere importante anche verificare se il motore dispone di cuscinetti isolati o di altre soluzioni che limitano il danneggiamento dei cuscinetti dovuto a correnti parassite.

I moderni sistemi di azionamento dovrebbero utilizzare protezioni termiche, come termistori PTC o sensori resistivi Pt-100. Consentono di monitorare la temperatura degli avvolgimenti e dei cuscinetti, proteggendo il motore dal surriscaldamento in caso di sovraccarico, blocco meccanico, guasto del raffreddamento o funzionamento non corretto dell’inverter.

Dopo aver completato il collegamento del motore elettrico, ma prima del completo accoppiamento con la macchina, conviene eseguire un avviamento di prova senza carico. Questo consente di verificare il senso di rotazione, rumori insoliti, vibrazioni eccessive, assorbimento di corrente, reazione delle protezioni e corretta comunicazione con il sistema di controllo.

Chiama: +48 717 500 983

Quali errori durante il montaggio del motore causano più spesso guasti?

Gli errori di montaggio spesso si manifestano solo dopo l’avviamento della macchina, quando l’azionamento lavora sotto carico. In quel momento le conseguenze possono essere costose, perché il guasto riguarda non solo il motore, ma anche l’intera applicazione industriale.

Gli errori più comuni sono:

• mancata misura della resistenza di isolamento prima del montaggio,
• omissione della misura della resistenza degli avvolgimenti,
• assenza di test impulsivi nei motori critici,
• montaggio del motore con isolamento umido o indebolito,
• posizionamento errato del motore su una superficie non piana,
• mancato allineamento dell’albero del motore e della macchina,
• serraggio troppo forte o troppo debole degli elementi di fissaggio,
• contaminazione della zona della guarnizione dell’albero durante la pulizia,
• scelta dei cavi senza considerare la corrente di avviamento e la caduta di tensione,
• collegamento stella/triangolo errato,
• assenza di protezione contro la perdita di fase,
• mancato collegamento delle protezioni termiche PTC o Pt-100,
• pressacavi non ermetici e perdita del grado di protezione IP dichiarato,
• assenza di filtri dV/dt in applicazioni impegnative con inverter,
• avviamento del motore senza prova di funzionamento e controllo del senso di rotazione.

I sintomi di un montaggio errato possono essere vibrazioni, rumori insoliti, surriscaldamento dei cuscinetti, intervento delle protezioni, assorbimento di corrente irregolare, errori dell’inverter, funzionamento instabile della macchina, calo della coppia, odore di isolamento surriscaldato o rapida degradazione del giunto e degli elementi meccanici.

Se dopo la sostituzione del motore compaiono errori dell’inverter, disturbi nel funzionamento del controllo, problemi di avviamento o aumento delle vibrazioni, conviene eseguire una diagnostica dei guasti presso il cliente. Questo consente di verificare non solo il motore stesso, ma anche alimentazione, cavi, inverter, parametri dell’azionamento, messa a terra, EMC, meccanica della macchina e condizioni operative dell’applicazione.

Quando affidare la preparazione del motore al montaggio a un servizio professionale?

Motori di grandi dimensioni, applicazioni critiche e azionamenti che lavorano con VFD

Conviene affidare la preparazione del motore al montaggio a un servizio professionale ogni volta che il rischio di errore di montaggio è maggiore del costo del controllo e della diagnostica. Questo riguarda soprattutto motori di grande potenza, applicazioni critiche, azionamenti che lavorano con inverter e dispositivi il cui guasto può fermare la produzione.

Un servizio professionale è particolarmente consigliato nel caso di:

• grandi motori elettrici, che richiedono trasporto specializzato, sollevamento, posizionamento e allineamento preciso,
• motori a magneti permanenti, dove sono presenti forti interazioni magnetiche e requisiti di sicurezza aggiuntivi,
• azionamenti controllati da inverter, nei quali occorre verificare isolamento, EMC, scelta dei filtri e rischio di correnti nei cuscinetti,
• applicazioni servoazionate, in cui sono importanti encoder, feedback, impostazione meccanica e compatibilità con il servoamplificatore,
• macchine dopo un guasto, nelle quali occorre stabilire se la causa del danno fosse il motore, l’inverter, il sovraccarico, l’alimentazione o la meccanica,
• motori stoccati a lungo, che possono richiedere misure dell’isolamento, test degli avvolgimenti e controllo dei condensatori,
• modernizzazioni degli azionamenti, dove vecchio motore, nuovo inverter, controllore PLC e condizioni di lavoro devono formare un sistema coerente.

In tali situazioni il servizio può limitare il rischio di un fermo costoso e aiutare a scegliere le azioni corrette: riparazione, rigenerazione, sostituzione, modernizzazione, diagnostica del sistema di azionamento o preparazione di un dispositivo sostitutivo.

Diagnostica dei guasti presso il cliente e controllo del motore prima dell’avviamento

La diagnostica dei guasti presso il cliente è particolarmente utile quando il guasto non è univoco. Il solo messaggio di errore dell’inverter o l’intervento della protezione da sovraccarico non significa sempre che il motore sia danneggiato. La causa può essere anche perdita di fase, asimmetria dell’alimentazione, cavo danneggiato, messa a terra errata, sovraccarico meccanico, cuscinetto bloccato, parametri errati dell’inverter, disturbi EMC oppure un errore nel sistema di controllo.

La diagnostica professionale può comprendere:

• misure della resistenza degli avvolgimenti e dell’isolamento,
• test impulsivi e test ad alto potenziale,
• controllo delle protezioni termiche,
• verifica dei cavi motore e dei collegamenti nella morsettiera,
• verifica dell’alimentazione, della perdita di fase e delle cadute di tensione,
• controllo dell’inverter, del servoamplificatore o del soft starter,
• analisi degli errori del sistema di azionamento,
• valutazione delle vibrazioni, del rumore e della temperatura di lavoro,
• controllo dell’allineamento e dei carichi meccanici,
• valutazione delle condizioni di raffreddamento e del grado di contaminazione della macchina.

In questo modo è possibile evitare una situazione in cui un nuovo motore viene montato nella stessa applicazione e si guasta per lo stesso motivo del precedente. È particolarmente importante nella manutenzione, dove la rapida sostituzione del dispositivo non sempre risolve la causa principale del problema.

Come RGB Elektronika supporta la manutenzione nel montaggio e nel servizio dei motori?

RGB Elektronika supporta gli stabilimenti industriali nell’ambito della diagnostica, del servizio, della rigenerazione, della riparazione, della modernizzazione e della scelta di dispositivi di automazione industriale ed elettronica industriale. Nel caso dei motori elettrici e dei sistemi di azionamento, il supporto può comprendere sia il controllo del motore stesso, sia l’analisi degli elementi collaboranti: inverter, servoamplificatori, encoder, alimentatori, controllori PLC, pannelli HMI, soft starter, moduli I/O, elettronica di comando e circuiti di potenza.

Nella pratica, ciò significa la possibilità di supportare la manutenzione in situazioni come:

• preparazione del motore al montaggio,
• diagnostica del motore prima dell’avviamento,
• valutazione dello stato del motore dopo un lungo stoccaggio,
• diagnostica dei guasti presso il cliente,
• verifica delle cause di guasto dell’inverter o del servoamplificatore,
• riparazione e rigenerazione di dispositivi di automazione industriale,
• modernizzazione dei sistemi di azionamento,
• scelta del motore elettrico o di un dispositivo sostitutivo,
• acquisto di automazione industriale ed elettronica industriale,
• supporto nella riduzione dei fermi produzione.

Se non sei sicuro che il motore sia pronto per il montaggio, oppure se il guasto precedente derivasse da un danno al motore, all’inverter, all’alimentazione o alla meccanica della macchina, conviene eseguire una diagnostica prima dell’avviamento. È particolarmente importante nelle applicazioni in cui l’arresto della linea di produzione significa un costo reale di produzione persa.

Come montare in sicurezza un motore elettrico?

Il montaggio sicuro di un motore elettrico richiede la combinazione di più aree: diagnostica pre-montaggio, corretta preparazione meccanica, posizionamento adeguato, allineamento preciso, collegamento elettrico corretto e avviamento di prova controllato.

La procedura di montaggio del motore più importante comprende:

• verifica dei dati della targhetta e della documentazione del produttore,
• esecuzione delle misure della resistenza degli avvolgimenti e della resistenza di isolamento,
• valutazione del test impulsivo e del test ad alto potenziale nelle applicazioni critiche,
• controllo del condensatore nei motori monofase,
• pulizia dell’albero e preparazione della superficie di montaggio,
• posizionamento del motore su una base stabile o su una flangia,
• allineamento dell’albero del motore rispetto alla macchina,
• scelta dei cavi, delle protezioni e della messa a terra,
• esecuzione del collegamento secondo lo schema del produttore,
• collegamento delle protezioni termiche PTC o Pt-100,
• controllo della tenuta della morsettiera e del grado di protezione IP,
• avviamento di prova senza carico,
• verifica del senso di rotazione, del rumore, delle vibrazioni e della reazione delle protezioni.

Il montaggio dei motori elettrici deve essere trattato come un processo tecnico che determina la durata dell’intero sistema di azionamento. Nelle applicazioni semplici, una parte dei lavori può essere eseguita da un reparto di manutenzione esperto. Nelle applicazioni critiche, con grandi motori, funzionamento con inverter, servoazionamenti, modernizzazioni e guasti non univoci, il supporto di un servizio professionale è una soluzione migliore.

Hai bisogno di controllare un motore prima del montaggio, diagnosticare un guasto dell’azionamento o preparare un dispositivo all’avviamento nella macchina? Contatta RGB Elektronika e riduci il rischio di montaggio errato, fermo non pianificato e danneggiamento dell’inverter, del servoamplificatore o del sistema di controllo.

Invia al servizio RGB la richiesta di riparazione del motore elettrico tramite il modulo -> segnala la riparazione

Chiama: +48 717 500 983

Bibliografia:

• WEG, “Installation, operation and maintenance manual of electric motors”, 50033244 rev. 43, Jaraguá do Sul, Brasile, 04/2026. [Online]. https://static.weg.net/medias/downloadcenter/ha6/h39/WEG-WMO-safe-area-50033244-manual-pt-en-es.pdf [accesso: 11.05.2026]
