Come rilevare un cortocircuito in un motore e perché una sola misura non basta?

Quali tipi di cortocircuito possono verificarsi in un motore elettrico?

In un motore elettrico possono verificarsi diversi tipi di guasti, perciò il metodo diagnostico deve essere scelto in base al tipo di anomalia sospettata. I più comuni sono:

• cortocircuito verso massa, cioè la perforazione dell’isolamento tra l’avvolgimento e la carcassa del motore,
• cortocircuito tra fasi, cioè il danneggiamento dell’isolamento tra le fasi dell’avvolgimento,
• cortocircuito tra spire, cioè un cortocircuito locale tra le spire dello stesso avvolgimento,
• danneggiamento delle barre della gabbia del rotore o degli anelli di cortocircuito in un motore asincrono,
• cortocircuito nel rotore in corrente continua, spesso legato al collettore, alle bobine o allo stato delle spazzole,
• collegamento elettrico incerto, che può causare riscaldamento locale, asimmetria delle correnti e indicazioni di misura errate.

Questa distinzione è molto importante, perché la misura della resistenza di isolamento evidenzia bene le perforazioni verso la carcassa, ma non sempre rileva un cortocircuito tra spire. Il test a impulso, invece, può indicare un problema nell’isolamento tra spire che un normale misuratore di resistenza non mostra in modo univoco.

Quali sintomi possono indicare un cortocircuito in un motore?

Un cortocircuito in un motore può generare sintomi elettrici, termici e meccanici. In condizioni industriali, occorre prestare particolare attenzione a:

• riscaldamento eccessivo del motore nonostante un carico normale,
• correnti di fase non uniformi,
• intervento delle protezioni da sovraccarico o differenziali,
• calo della coppia,
• problemi di avviamento,
• odore caratteristico di isolamento surriscaldato,
• aumento delle vibrazioni o pulsazione della coppia,
• funzionamento instabile con inverter o soft starter,
• errori dell’azionamento legati a sovraccarico, cortocircuito, corrente di dispersione o asimmetria delle fasi,
• scintillio nelle macchine in corrente continua, soprattutto nella zona del collettore e delle spazzole.

Non tutti questi sintomi indicano automaticamente un danneggiamento del motore. Sintomi simili possono essere causati da errori di configurazione dell’inverter, encoder danneggiato, problemi di alimentazione, parametrizzazione errata dell’azionamento, sovraccarico meccanico, cuscinetti danneggiati o guasto dell’elettronica di controllo. Per questo motivo la misura di un motore elettrico deve essere interpretata nel contesto dell’intero sistema di azionamento.

Perché il solo controllo della continuità degli avvolgimenti è insufficiente?

Il controllo della continuità del circuito informa soltanto se l’avvolgimento non è completamente interrotto. Tuttavia, questa misura non risponde alla domanda se l’isolamento tra le spire sia efficiente, se le resistenze di fase siano simmetriche, se il motore presenti una perforazione verso la carcassa e se il rotore abbia barre della gabbia danneggiate.

Nella pratica, un cortocircuito tra spire può interessare solo poche spire. La differenza di resistenza può quindi essere molto piccola e il motore può continuare ad avviarsi apparentemente in modo corretto. Il problema si manifesta solo durante il funzionamento, quando la parte dell’avvolgimento localmente danneggiata inizia a surriscaldarsi, causando un’ulteriore degradazione dell’isolamento.

Se il motore funziona in modo instabile, si surriscalda, fa intervenire le protezioni o causa errori dell’inverter, vale la pena eseguire una diagnostica completa invece di limitarsi a un semplice controllo della continuità degli avvolgimenti.

Come si svolge una corretta diagnostica degli avvolgimenti del motore?

Una corretta diagnostica degli avvolgimenti dovrebbe combinare diverse misure, perché ognuna mostra un diverso aspetto dello stato del motore. Solo il confronto dei risultati permette di stabilire se il problema si trova nello statore, nel rotore, nell’isolamento, nei collegamenti, nell’alimentazione o nel sistema di azionamento.

Misura della resistenza degli avvolgimenti con metodo a quattro fili

La prima fase della diagnostica è la misura della resistenza degli avvolgimenti. Nel caso di basse resistenze, soprattutto nell’ordine dei milliohm, si dovrebbe utilizzare il metodo a quattro fili, che limita l’influenza della resistenza dei cavi di misura e dei collegamenti.

Per un motore trifase si confrontano le resistenze tra i morsetti, ad esempio R_UV, R_VW, R_WU, oppure le resistenze delle singole fasi dopo aver scollegato i ponticelli. L’obiettivo è rilevare un’asimmetria che può indicare surriscaldamento locale, collegamento incerto, interruzione parziale oppure un cortocircuito tra spire in fase di sviluppo.

Lo scostamento della resistenza può essere calcolato con la formula:

ΔR[%] = |R_fase – R_media| / R_media × 100%

dove R_media indica la resistenza media delle fasi.

Nella pratica di assistenza, differenze superiori a circa uno o due per cento rispetto alla media dovrebbero indurre a proseguire la diagnostica. Questo non significa ancora in modo univoco un cortocircuito, ma è un segnale che lo stato degli avvolgimenti o dei collegamenti richiede un’analisi più approfondita.

È molto importante considerare la temperatura degli avvolgimenti. La resistenza del rame varia con la temperatura, quindi una misura eseguita senza correzione può portare a una valutazione errata dello stato del motore. Per il rame si può utilizzare la seguente approssimazione:

R_T2 = R₂₀ × (1 + α₂₀ × Δ_temp)

dove R₂₀ è la resistenza a 20 °C, R_T2 la resistenza corretta, α₂₀ il coefficiente di temperatura della resistenza, e Δ_temp la differenza di temperatura tra la temperatura di misura e 20 °C.

Ciò significa che confrontare risultati ottenuti in condizioni di temperatura diverse senza correzione può portare a conclusioni false. Nella diagnostica industriale questo è particolarmente importante quando la misura del motore elettrico viene eseguita dopo l’arresto della macchina, dopo un guasto termico oppure subito dopo il funzionamento sotto carico.

Misura della resistenza di isolamento e indice di polarizzazione PI

La seconda fase importante è la misura della resistenza di isolamento tra gli avvolgimenti e la carcassa e, se la costruzione del motore lo consente, tra le fasi. Questo test consente di valutare se l’isolamento è umido, contaminato, surriscaldato, danneggiato meccanicamente o degradato dall’invecchiamento.

La resistenza di isolamento può essere descritta dalla relazione:

R_iso = U_DC / I_T

dove U_DC indica la tensione di prova, mentre I_T la corrente di dispersione totale.

Nella pratica si utilizzano tensioni di misura selezionate in base alla classe e alla documentazione del dispositivo. Per molti circuiti a bassa tensione può trattarsi di 500 V DC, per molti motori a bassa tensione di 1000 V DC, mentre per macchine a media tensione si applicano valori adeguatamente superiori, conformi alla procedura di prova e alla documentazione tecnica.

Nella diagnostica dell’isolamento è importante anche l’indice di polarizzazione:

PI = R_10min / R_1min

Un valore PI basso può indicare umidità, contaminazione, degradazione termica dell’isolamento oppure correnti di dispersione superficiali. Occorre però ricordare che la misura della resistenza di isolamento rileva bene i problemi di isolamento verso massa, ma non sempre evidenzia un cortocircuito locale tra spire. Alcune spire in cortocircuito possono non causare un evidente calo della resistenza rispetto alla carcassa.

Chiama: +48 717 500 983

Test a impulso come metodo di rilevamento dei cortocircuiti tra spire

Se l’obiettivo è il rilevamento dei cortocircuiti tra spire, un esame molto importante è il test a impulso degli avvolgimenti. Consiste nell’eccitare l’avvolgimento con un impulso ad alta tensione e nel confrontare la risposta oscillatoria delle singole fasi.

Il diagnostico analizza, tra l’altro:

• variazione della frequenza delle oscillazioni,
• spostamento della forma d’onda rispetto alle altre fasi,
• riduzione dell’ampiezza,
• differenza dell’area tra le forme d’onda,
• smorzamento atipico della risposta impulsiva.

In termini semplificati, la frequenza di risposta del circuito dell’avvolgimento dipende dall’induttanza e dalla capacità:

f = 1 / (2π√LC)

Il cortocircuito di una parte delle spire riduce l’induttanza effettiva dell’avvolgimento, perciò la risposta della fase danneggiata inizia a differire dalle altre. Proprio per questo il test a impulso è uno dei metodi più importanti quando il sospetto riguarda un cortocircuito tra spire e non solo un cortocircuito verso la carcassa.

Se sospetti un cortocircuito tra spire, un funzionamento non uniforme del motore o un surriscaldamento nonostante un isolamento corretto verso la carcassa, contatta RGB Elektronika. Eseguiamo diagnostica dei motori elettrici, misure degli avvolgimenti e rilevamento dei cortocircuiti nei motori sulla base di procedure di assistenza pratiche.

Come rilevare un guasto del rotore a gabbia o del rotore in corrente continua?

Non ogni cortocircuito o guasto elettrico riguarda lo statore. Nei motori asincroni il problema può trovarsi nel rotore a gabbia, mentre nelle macchine in corrente continua nel rotore, nelle bobine, nel collettore o nelle spazzole. Per questo motivo la diagnostica del motore dovrebbe includere anche la parte rotante.

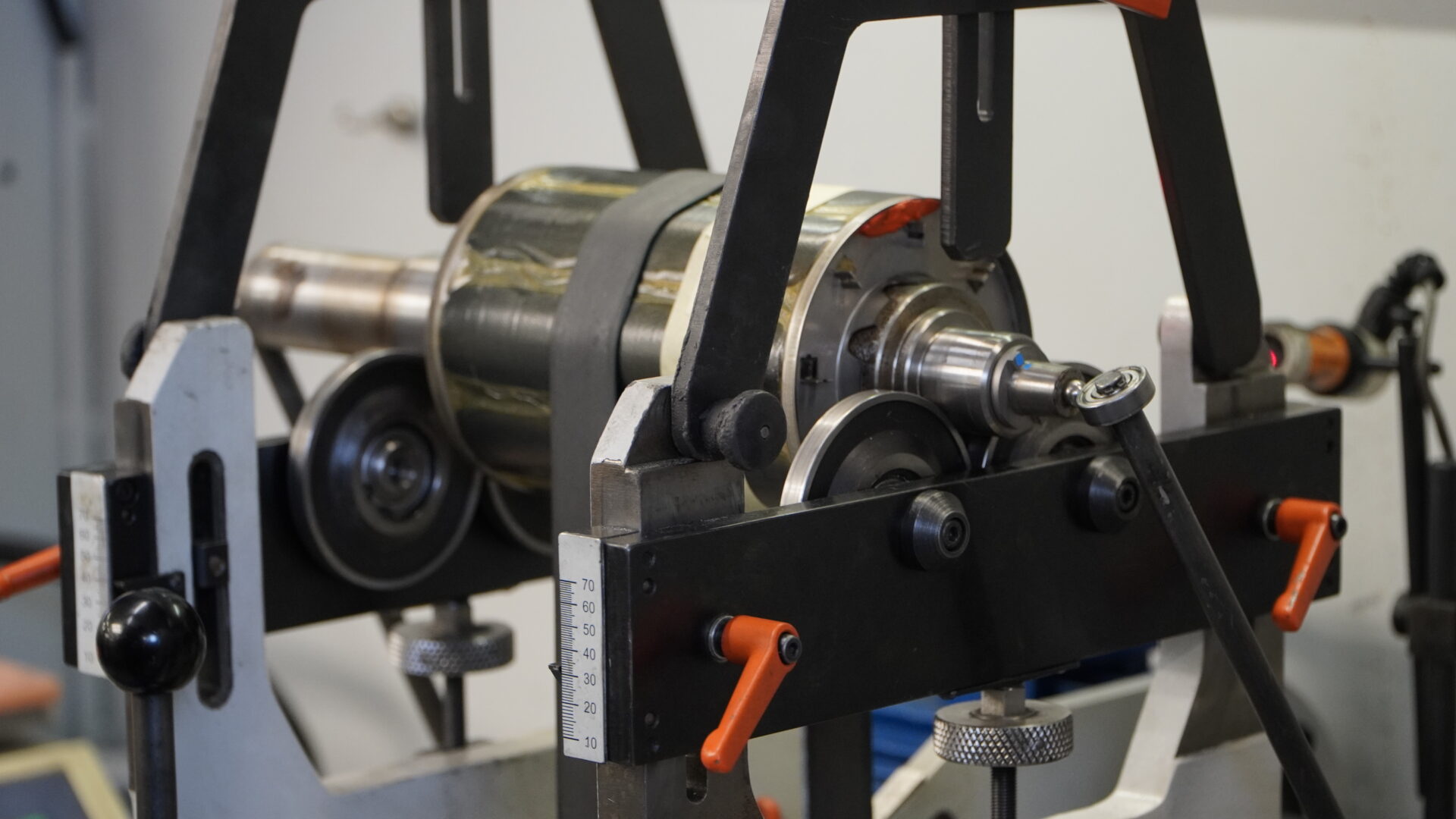

Test del rotore a gabbia e analisi della corrente statorica

Nei motori asincroni, barre della gabbia del rotore o anelli di cortocircuito danneggiati possono causare aumento dello scorrimento, pulsazione della coppia, surriscaldamento, aumento delle vibrazioni e componenti caratteristiche nello spettro della corrente statorica.

Nell’analisi MCSA, cioè l’analisi del segnale di corrente del motore, si osservano componenti laterali:

f_b = f₁ × (1 ± 2s)

dove f₁ indica la frequenza di alimentazione, mentre s lo scorrimento del motore.

Lo scorrimento può essere calcolato con la formula:

s = (n_s – n) / n_s

La velocità sincrona si calcola nel seguente modo:

n_s = 60f₁ / p

dove n_s è espressa in giri al minuto, f₁ in hertz e p indica il numero di coppie polari.

Per un motore a quattro poli alimentato da una rete a 50 Hz, la velocità sincrona è di circa 1500 giri/min. Se il motore lavora a 1450 giri/min, lo scorrimento è di circa 0,033 e le componenti caratteristiche di un guasto della gabbia possono comparire in prossimità di 46,7 Hz e 53,3 Hz.

Nella pratica ciò significa che il motore può avere avvolgimenti statorici corretti e tuttavia funzionare in modo anomalo a causa di un danno al rotore. Proprio per questo il test del rotore a gabbia è importante nella diagnostica dei motori asincroni che lavorano in applicazioni industriali, soprattutto dove si verificano avviamenti frequenti, sovraccarichi, vibrazioni o temperature di esercizio elevate.

Test del rotore in corrente continua, del collettore e delle spazzole

Nelle macchine in corrente continua, la diagnostica del rotore comprende, tra l’altro, la misura della resistenza tra segmenti adiacenti del collettore, il test con rilevatore di cortocircuiti, cioè il cosiddetto growler test, il controllo dei cortocircuiti tra bobine e la valutazione dello stato del collettore e delle spazzole.

Un danneggiamento del rotore in corrente continua può essere indicato da:

• differenze di resistenza tra segmenti successivi del collettore,
• riscaldamento locale del rotore,
• scintillio sul collettore,
• tracce di bruciature, scolorimenti o danni meccanici,
• funzionamento instabile del motore sotto carico.

Il test del rotore in corrente continua richiede esperienza, perché la sola valutazione visiva non sempre mostra lo stato reale delle bobine. In molti casi solo la combinazione di misura della resistenza, growler test e controllo del collettore permette di stabilire se il problema sia un cortocircuito nel rotore, un’interruzione nella bobina, il cattivo stato delle spazzole o un danno meccanico.

Quando eseguire la misura di un motore elettrico presso il cliente e quali test confermano l’efficienza dopo la riparazione?

Cosa dovrebbe comprendere la misura del motore presso il cliente?

La misura del motore presso il cliente è particolarmente utile quando la macchina lavora in condizioni difficili, il guasto si presenta ciclicamente, l’arresto della produzione genera costi elevati oppure lo smontaggio del motore non è il primo passo possibile. La diagnostica in sito permette di valutare non solo il motore stesso, ma anche il suo funzionamento nel reale sistema di azionamento.

L’ambito di base della diagnostica presso il cliente dovrebbe includere:

• identificazione dei dati di targa,
• verifica del modo di alimentazione e delle condizioni di lavoro,
• misura della resistenza degli avvolgimenti,
• misura della resistenza di isolamento,
• controllo delle correnti di fase,
• analisi della temperatura di esercizio,
• valutazione delle vibrazioni,
• controllo dei collegamenti elettrici,
• test sotto carico, se le condizioni operative lo consentono,
• valutazione della collaborazione del motore con inverter, soft starter, protezioni e automazione di controllo.

Un tale ambito consente di rispondere non solo alla domanda su come rilevare un cortocircuito in un motore, ma anche di verificare se la causa reale del problema non si trovi nell’alimentazione, nel controllo, nel sistema meccanico o nella configurazione dell’azionamento.

Come distinguere un cortocircuito nel motore da un problema dell’inverter, dell’alimentazione o dell’automazione?

Nelle macchine industriali moderne il motore raramente lavora come elemento indipendente. Più spesso è parte di un sistema più ampio in cui sono presenti inverter, servionazionamenti, soft starter, controllori PLC, pannelli HMI, encoder, moduli I/O, convertitori, alimentatori e comunicazione industriale. I sintomi del guasto possono quindi avere più origini.

Ad esempio, un errore di sovraccarico dell’inverter può derivare da un cortocircuito tra spire, ma anche da parametri del motore errati, una rampa di accelerazione troppo breve, sovraccarico meccanico, cuscinetti danneggiati, un problema di raffreddamento o un segnale di retroazione non corretto. Allo stesso modo, l’asimmetria delle correnti può essere legata agli avvolgimenti, ma anche alla qualità dell’alimentazione, ai collegamenti dei cavi o allo stadio di potenza.

Per questo motivo una diagnostica professionale dovrebbe includere l’analisi delle relazioni tra il motore e gli elementi di controllo. Nella pratica di assistenza spesso è necessario verificare se l’inverter segnala errori di cortocircuito, se i parametri del motore sono conformi alla targa, se l’encoder trasmette un segnale stabile, se il sistema PLC non impone una sequenza di lavoro errata e se il carico meccanico non supera i valori ammissibili.

Quali test post-riparazione dovrebbe superare un motore?

Dopo la riparazione, il motore dovrebbe superare test post-riparazione che confermano che il dispositivo è pronto per tornare al lavoro nello stabilimento. L’ambito dei test dipende dal tipo di motore, dal tipo di danno e dalle condizioni applicative, ma più spesso comprende:

• nuova misura della resistenza degli avvolgimenti,
• controllo della simmetria delle fasi,
• misura della resistenza di isolamento,
• controllo dell’indice di polarizzazione, se giustificato per il caso specifico,
• test a impulso degli avvolgimenti,
• test del rotore a gabbia o test del rotore in corrente continua,
• controllo delle correnti durante il funzionamento,
• test di avviamento,
• test sotto carico, se possibile,
• valutazione di temperatura, vibrazioni e stabilità di funzionamento.

I test post-riparazione sono importanti non solo dal punto di vista della qualità del servizio, ma anche della sicurezza della produzione. Un motore non controllato dopo la riparazione può tornare sulla macchina con un difetto nascosto, aumentando il rischio di un nuovo guasto, del danneggiamento dell’inverter o di un ulteriore fermo.

Perché il rilevamento rapido dei cortocircuiti riduce i costi dei fermi?

In uno stabilimento industriale, un cortocircuito in un motore non è soltanto un problema tecnico. È anche un rischio di fermo linea, mancato rispetto dei tempi di produzione, danneggiamento dei dispositivi collegati e aumento dei costi di manutenzione. Più a lungo il motore lavora con un cortocircuito locale tra spire, maggiore è il rischio che il danno si sviluppi in un guasto più grave dell’isolamento, una dispersione verso massa o la bruciatura dell’avvolgimento.

Una diagnostica rapida permette di decidere se il motore può continuare a funzionare sotto controllo, se richiede riparazione, se è necessario lo smontaggio oppure se il problema si trova in un altro elemento del sistema di azionamento. Per i reparti di manutenzione questa informazione ha grande importanza, perché consente di pianificare gli interventi di assistenza, limitare i fermi non programmati ed evitare la sostituzione di componenti funzionanti.

Rilevamento dei cortocircuiti nei motori come servizio per l’industria

In RGB Elektronika eseguiamo diagnostica dei motori elettrici per clienti industriali, compresi rilevamento dei cortocircuiti, diagnostica degli avvolgimenti, misure dei motori elettrici, valutazione dello stato del rotore e test dopo la riparazione. Analizziamo non solo il motore stesso, ma anche la sua collaborazione con il sistema di azionamento, l’automazione e l’alimentazione.

Aiutiamo nei casi in cui il motore si surriscalda, fa intervenire le protezioni, causa errori dell’inverter, funziona in modo instabile, perde coppia, genera vibrazioni anomale oppure richiede un controllo prima della ripresa della produzione. A seconda del caso, la diagnostica può includere misura della resistenza degli avvolgimenti, misura della resistenza di isolamento, test a impulso, analisi delle correnti, test del rotore a gabbia, test del rotore in corrente continua e controllo del funzionamento sotto carico.

Contatta RGB Elektronika se devi rilevare un cortocircuito in un motore, controllare gli avvolgimenti, confermare lo stato del rotore o eseguire la misura di un motore elettrico presso il cliente. Una diagnostica rapida aiuta a ridurre il rischio di fermo, evitare sostituzioni inutili di dispositivi e riportare l’azionamento al lavoro in sicurezza.
