Tipi di potenziometri nell’automazione: dove, come e perché li usiamo?
Il potenziometro, sebbene sia un componente apparentemente semplice, svolge un ruolo importante nei sistemi di automazione industriale. Si trova sia nelle moderne installazioni di controllo che nei sistemi più vecchi e collaudati. Influisce sulla precisione del controllo, sulla fluidità della regolazione e sulla sicurezza dell’intero processo, soprattutto quando si tratta di controllare la velocità del motore o la tensione di alimentazione.
Nella pratica industriale, incontriamo diversi tipi di potenziometri: rotativi, lineari, a cursore, digitali, a uno o più giri. Si differenziano non solo per la forma, ma soprattutto per la gamma di applicazioni, la precisione, la durata e il modo in cui vengono integrati in sistemi come gli inverter.
Lo scopo di questo studio è quello di organizzare la conoscenza, senza inutili teorie, ma con un contesto tecnico.
Vuoi segnalare una riparazione di un inverter? Contattaci!
Contattaci
Tipi di potenziometri: una panoramica tecnologica

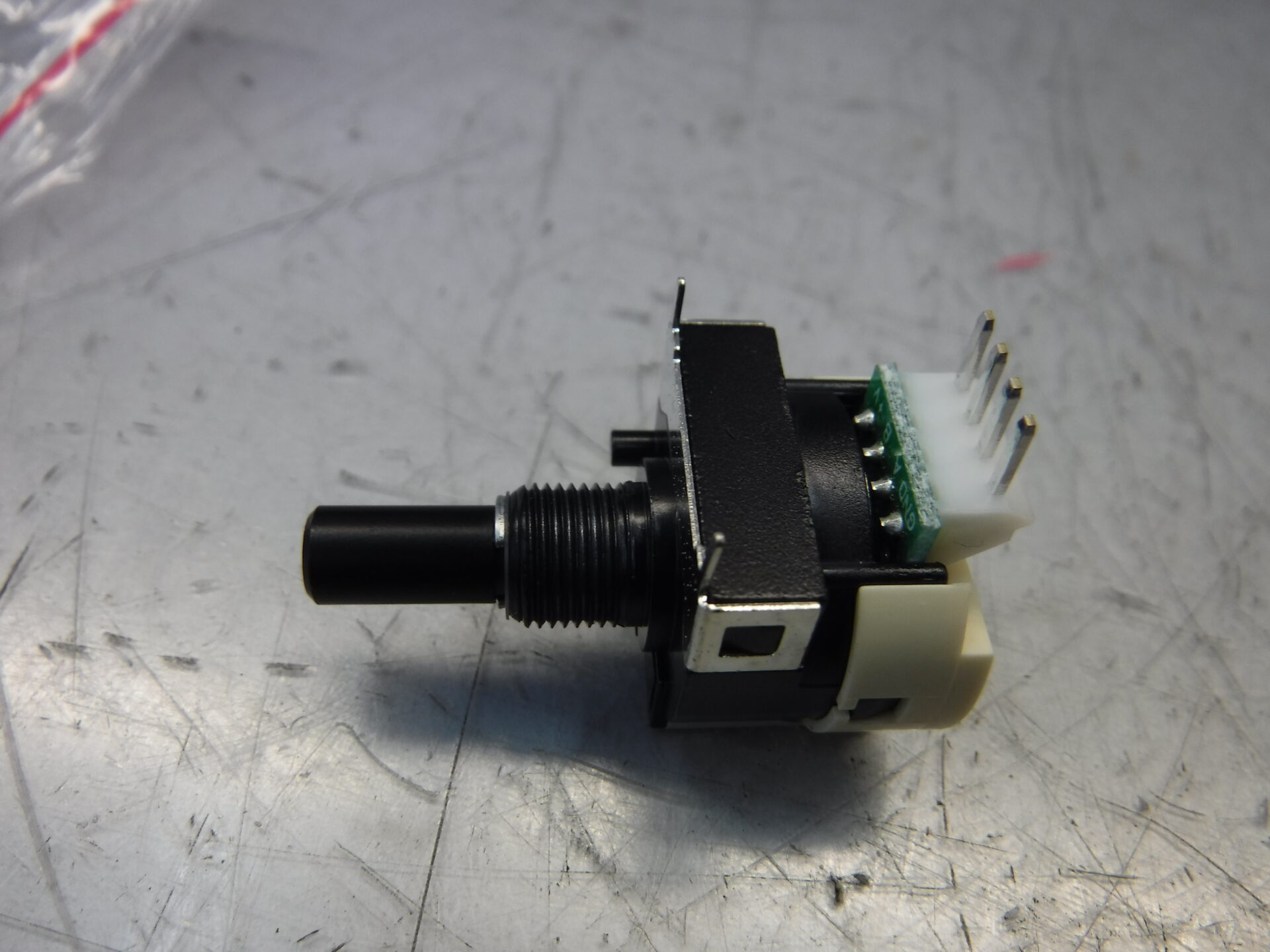

- Potenziometro rotante: è il tipo più comune, utilizzato per la regolazione manuale della tensione, ad esempio nei pannelli di controllo. Le versioni a più giri (ad esempio 10 giri) offrono un’elevata precisione, utile per calibrare i sensori o regolare i parametri PID.
- Potenziometro lineare (a slitta): funziona con un movimento lineare anziché rotatorio. Molto diffuso nelle applicazioni di misura e di laboratorio. Nell’industria viene utilizzato, ad esempio, per indicare la posizione di slitte o attuatori.
- Potenziometro digitale: invece del movimento meccanico, utilizza il controllo elettronico (ad esempio tramite SPI o I²C). Consente l’integrazione con PLC e microcontrollori, permettendo una regolazione automatica, ripetibile e remota.
- Potenziometri a 12V e 230V: le denominazioni si riferiscono alla tensione di alimentazione del sistema, non al potenziometro stesso, che in genere opera nella gamma 0-5V o 0-10V. I sistemi con tensione di rete utilizzano versioni isolate galvanicamente adatte all’uso industriale.
Il potenziometro in pratica – applicazione con gli inverter
- Controllo della velocità del motore: un potenziometro per l’inverter è una soluzione molto diffusa per regolare la tensione d’ingresso nell’intervallo 0-10 V. La modifica della tensione influisce direttamente sulla frequenza di uscita dell’inverter e quindi sulla velocità del motore.
- Diagnosi rapida: se l’inverter non risponde al segnale del potenziometro, controlla se il componente è difettoso – possibile interruzione del circuito, tensione rumorosa o percorso di resistenza usurato.
- Eliminazione di oscillazioni ed errori: un potenziometro usurato può causare variazioni di resistenza instabili, con conseguenti oscillazioni nel funzionamento dell’azionamento. Per questo motivo, è consigliabile utilizzare componenti di lunga durata, soprattutto nelle applicazioni che richiedono precisione.
- Compatibilità con gli ingressi di PLC e inverter: i tipici ingressi analogici supportano segnali 0-10 V o 4-20 mA – il potenziometro deve essere compatibile con lo standard. In alcuni casi è necessario un convertitore di segnale.
Come collegare un potenziometro? – Schema e buone pratiche
Un tipico potenziometro ha tre conduttori: i due più esterni sono le estremità del percorso resistivo e quello centrale è il cursore. Nelle applicazioni industriali, come gli inverter, è consuetudine utilizzare una tensione di riferimento di 10 V collegata a un’estremità e la massa all’altra. Il segnale di controllo viene prelevato dal pin centrale, che genera una tensione proporzionale alla posizione del cursore.
Vale la pena sottolineare alcuni punti:
- Schermatura dei cavi – è necessario evitare le interferenze elettromagnetiche, in particolare per cavi di lunghezza superiore a 1 m.
- Tensione di riferimento dell’inverter – non utilizzare una fonte di alimentazione esterna senza aver verificato che non influisca sul funzionamento del sistema di controllo.
- Protezione meccanica – il montaggio stabile del potenziometro riduce al minimo il rischio di danni al percorso della resistenza e al gioco dei pin.
Quando si collega un potenziometro, non basta seguire lo schema: è fondamentale capire il contesto dell’applicazione. Se il circuito non funziona correttamente, vale la pena prendere in considerazione la diagnostica o la rigenerazione: spesso non è una questione di pezzi in sé, ma di calibrazione precisa dell’intero percorso di controllo.
