Siemens Powerblock 6SL3352-1AE37-5CA1 – Costruzione, guasti e assistenza dei blocchi di potenza SINAMICS

Il Powerblock Siemens 6SL3352-1AE37-5CA1 è un componente chiave dei sistemi di azionamento Siemens Sinamics, responsabile della realizzazione del percorso di potenza nei sistemi di media e alta potenza. Si tratta di un blocco di potenza avanzato (powerblock) che è responsabile della commutazione di grandi correnti, del funzionamento dei transistor IGBT e dell’interfacciamento sicuro con l’elettronica di controllo dell’azionamento. Questo articolo è stato preparato per ingegneri, tecnici dell’automazione e manutentori che desiderano conoscere questo componente e sottoporlo a manutenzione professionale.

Nella pratica industriale, il guasto di un powerblock porta molto spesso all’arresto completo di una macchina o di una linea di processo. Per questo motivo, la corretta identificazione basata sul numero MLFB e la corretta assistenza al Powerblock sono fondamentali per l’affidabilità del sistema di azionamenti Siemens Sinamics.

Vuoi segnalare una riparazione di un Powerblock Siemens? Chiamaci!

Chiama: +48 717 500 983

Ruolo e design del Powerblock Siemens 6SL3352-1AE37-5CA1

Il 6SL3352-1AE37-5CA1 è un blocco di potenza originale progettato per i sistemi Siemens Sinamics con una sezione di potenza dedicata. Questo componente non svolge funzioni di controllo: la sua funzione è quella di eseguire i comandi generati dalla sezione di controllo dell’azionamento e di trasferire in modo sicuro l’alimentazione al motore.

Dal punto di vista tecnico, il blocco di potenza comprende:

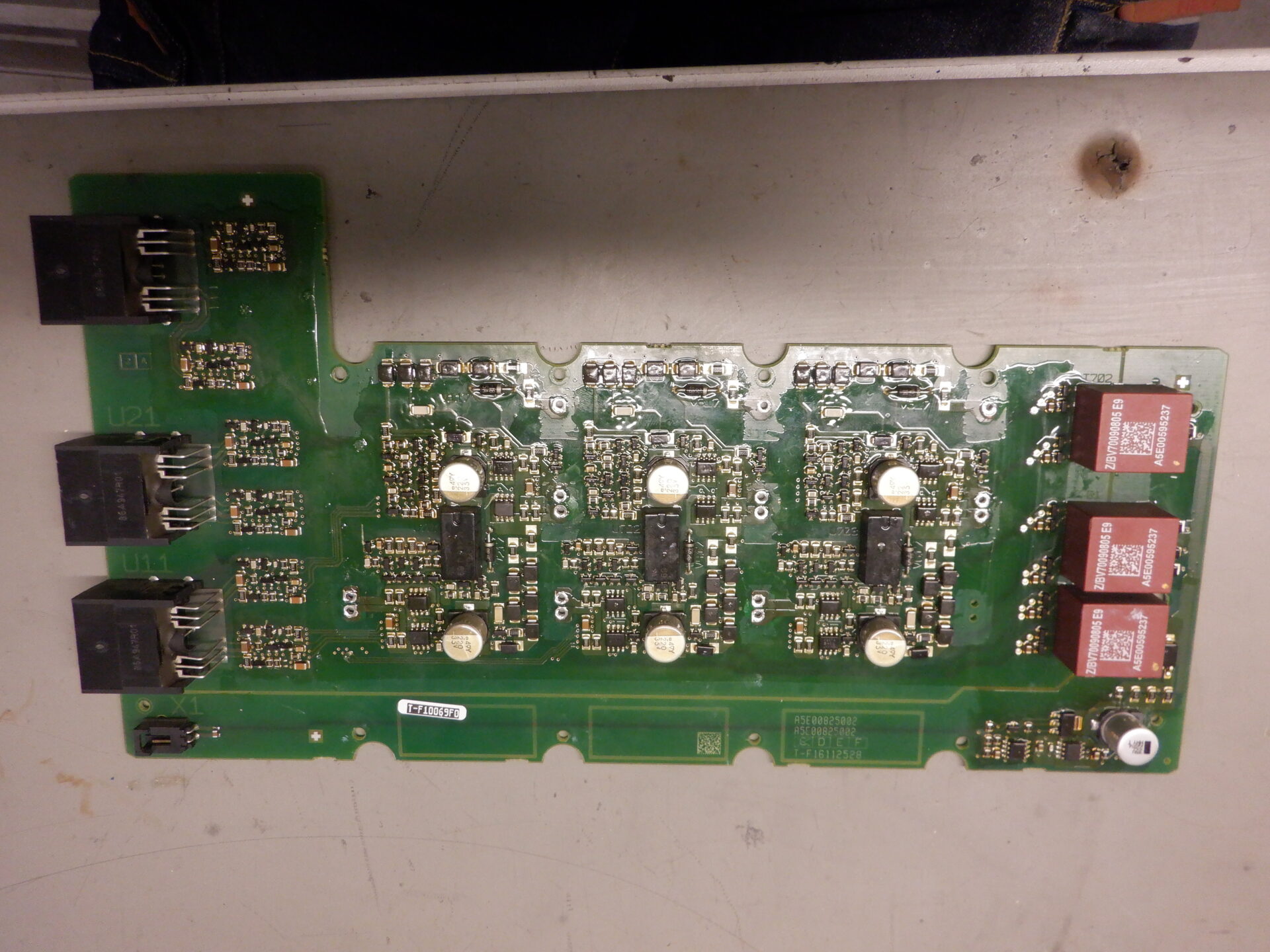

• transistor IGBT ad alta potenza responsabili della commutazione dell’energia,
• circuiti di potenza IGBT integrati con misurazione della corrente,
• sensori di temperatura e sistemi di monitoraggio termico,
• Connessioni del bus DC e uscite del motore.

La sezione di potenza è il componente più sollecitato dell’intero azionamento, motivo per cui problemi come il surriscaldamento del Siemens Sinamics o il guasto del Siemens Powerblock interessano più spesso quest’area.

Valutazioni Powerblock 6SL3352-1AE37-5CA1:

• Bus DC: 510-750 V DC,
• corrente nominale: 745 A.

Interazione con il sistema di azionamento Siemens Sinamics

Nei sistemi Siemens Sinamics, la parte di controllo genera i segnali PWM, mentre il blocco di potenza ne esegue l’esecuzione fisica commutando rapidamente i transistor IGBT. Il blocco di potenza è responsabile dell’erogazione della tensione e della corrente appropriate al motore, in base alle condizioni operative attuali dell’azionamento.

Dal punto di vista dell’assistenza, è importante tenere presente che un guasto Siemens Sinamics non significa sempre e solo un guasto al blocco di potenza. Molto spesso, la causa del danno secondario al powerblock è:

• sistema di raffreddamento difettoso o dissipatori di calore sporchi,
• Tensione o ondulazione del bus DC troppo alta,
• sovraccarico meccanico prolungato del motore,
• cortocircuito o guasto a terra sul lato del motore.

Numero MLFB – base per la selezione sicura del blocco di potenza

Il numero MLFB (Maschinelles Lesbares Fabrikatebezeichnung) è un identificativo unico per ogni componente Siemens. Nel caso dei blocchi di potenza, svolge un ruolo fondamentale durante gli interventi di assistenza e la sostituzione dei componenti.

Il numero MLFB specifica, tra le altre cose:

• parametri elettrici dell’unità di potenza,
• Una variante di prestazione specifica,
• compatibilità con il rispettivo sistema di azionamenti Siemens Sinamics,
• meccanica e assemblaggio.

Il blocco di potenza deve sempre essere scelto in configurazione 1:1 in base al numero MLFB. Ordinare i componenti solo sulla base del nome commerciale o della descrizione generale comporta il rischio di incompatibilità elettrica, problemi di assemblaggio e gravi danni all’azionamento.

Guasti tipici e assistenza Powerblock 6SL3352-1AE37-5CA1

A causa delle condizioni operative, la manutenzione dei blocchi di potenza è uno dei servizi più comunemente eseguiti sui sistemi Siemens Sinamics. I guasti più comuni del powerblock includono:

• Il surriscaldamento di Siemens Sinamics è dovuto al degrado dei transistor IGBT,
• cortocircuiti nei sistemi di alimentazione IGBT,
• errori di monitoraggio della corrente e della temperatura,
• danni a seguito di sovraccarichi o guasti al raffreddamento.

I sintomi sono solitamente messaggi di errore, l’unità si spegne o non riesce ad avviarsi.

Prima di smontare la centralina, è bene eseguire una diagnostica di base:

• verificare la temperatura effettiva dei dissipatori e il funzionamento delle ventole,
• Misura la tensione del bus DC al minimo e sotto carico,
• controlla i collegamenti a vite del circuito di alimentazione,
• escludere i cortocircuiti sul lato del motore e del cavo del motore.

Queste misure riducono il rischio che Siemens Powerblock si guasti di nuovo dopo la riparazione.

Servizio espresso per Siemens Powerblock presso RGB Electronics

RGB Electronics offre un servizio completo di Powerblock Siemens, che include diagnosi, riparazione e test di carico del blocco di potenza 6SL3352-1AE37-5CA1. Tutti i lavori vengono eseguiti nel rispetto del numero MLFB e dei parametri di sistema.

La riparazione del blocco di potenza riduce significativamente i tempi di inattività, riduce i costi e preserva la configurazione originale del sistema di azionamento Siemens Sinamics. Grazie alla nostra esperienza nel lavorare con sezioni di potenza e transistor IGBT, ripristiniamo la piena funzionalità anche in caso di danni gravi.
