Sicurezza macchine Siemens – SIRIUS e i sistemi di sicurezza nell’automazione industriale

La sicurezza delle macchine Siemens è una delle aree chiave della moderna automazione industriale. Nella realtà degli impianti di produzione, dove l’affidabilità, la protezione delle persone e la continuità dei processi hanno un’incidenza diretta sui costi e sulle responsabilità legali, le soluzioni di sistema collaudate svolgono un ruolo sempre più importante. Una delle pietre miliari di queste soluzioni è Siemens Sirius, il sistema modulare di commutazione, protezione e avviamento del motore, che da anni viene utilizzato anche come elemento di supporto per i sistemi di sicurezza Siemens.

Il sistema SIRIUS è pensato per i manutentori, i progettisti di armadi e gli integratori che si aspettano non solo la conformità agli standard, ma anche un funzionamento prevedibile a lungo termine. In pratica, questo significa poter costruire sistemi di azionamento sicuri e facili da diagnosticare, espandere e manutenere.

Vuoi segnalare Siemens SIRIUS per l’assistenza? Chiamaci!

Chiama: +48 717 500 983

Siemens SIRIUS come base per i sistemi di guida sicuri

Siemens SIRIUS è un ecosistema coerente di dispositivi che coprono tutte le funzioni di base di una linea di automazione industriale, dalla commutazione e protezione all’avvio e al monitoraggio del motore. L’aspetto importante nel contesto della sicurezza delle macchine è che il sistema consente strutture chiare e modulari in cui ogni componente ha una funzione di protezione chiaramente definita.

• contattori
• relè di sovraccarico
• Avviatori morbidi
• interruttori del motore

Un’architettura costruita in questo modo permette agli ingegneri di soddisfare facilmente i requisiti di standard come la EN 60204-1 o la ISO 13849, senza complicare eccessivamente il sistema.

Gli interruttori motori SIRIUS 3RV e la sicurezza dei circuiti di alimentazione

Gli interruttori di sicurezza Siemens sotto forma di interruttori automatici per motori SIRIUS 3RV svolgono un ruolo fondamentale nella protezione dei circuiti elettrici. Sono dispositivi compatti di limitazione della corrente che consentono di scollegare l’alimentazione in modo rapido e sicuro in caso di cortocircuito o sovraccarico.

Il loro design permette:

• protezione dell’impianto dagli effetti dei cortocircuiti
• isolamento sicuro del circuito durante i lavori di manutenzione
• funzionamento stabile con motori ad alta efficienza IE3 e IE4

Nelle applicazioni in cui le correnti nominali superano i 100 A, è prassi ingegneristica utilizzare gli interruttori SENTRON 3VA e 3VL per integrare il sistema SIRIUS nell’area ad alta potenza.

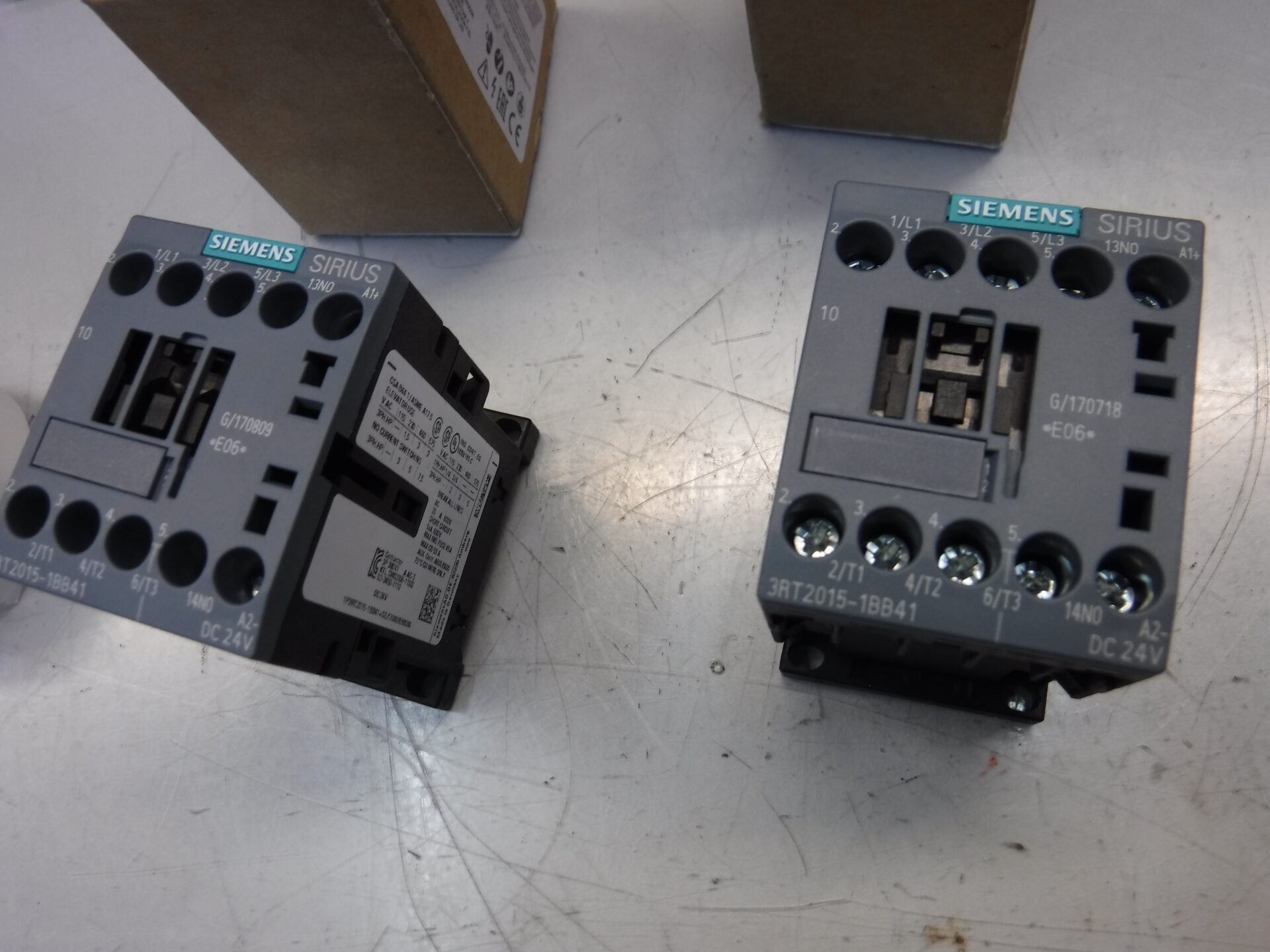

I contattori Siemens SIRIUS 3RT e 3RF nel contesto della sicurezza

Il contattore Siemens della famiglia SIRIUS 3RT è uno dei componenti di sistema più riconoscibili. Progettato per garantire un’elevata affidabilità dei contatti, consente di realizzare armadi di controllo compatti con un’alta densità di componenti, un aspetto importante sia per l’ergonomia che per la sicurezza.

Nelle taglie più piccole (S00-S3), i contattori sono dotati di contatti ausiliari integrati:

• riduce il numero di collegamenti dei fili
• riduce il rischio di errori di installazione
• facilita l’analisi dello stato del circuito

Completano la gamma i contattori a stato solido SIRIUS 3RF, che dimostrano la loro validità in applicazioni con frequenze di commutazione molto elevate. La loro durata quasi illimitata e il funzionamento silenzioso hanno un impatto diretto sulla stabilità del processo e sulla riduzione del rischio di guasti.

Relè di sovraccarico SIRIUS 3RU e 3RB come parte della protezione del motore

I relè di protezione da sovraccarico sono un componente di sicurezza spesso sottovalutato ma fondamentale nei sistemi di azionamento. Il relè di sicurezza Siemens, nella forma delle serie SIRIUS 3RU e 3RB, fornisce una protezione dal carico con un ritardo dipendente dal tempo e adattato alle caratteristiche del motore.

• SIRIUS 3RU – Relè termico classico
• SIRIUS 3RB – Relè elettronico avanzato

I modelli elettronici 3RB consentono di proteggere un’ampia gamma di correnti da 0,1 A a 630 A con un numero minimo di varianti di dispositivi. In pratica, questo significa una manutenzione più semplice dei pezzi di ricambio e una maggiore flessibilità nelle installazioni successive.

Avviatori morbidi SIRIUS 3RW e riduzione dei rischi meccanici

L’avviatore statico Siemens della famiglia SIRIUS 3RW ha una funzione importante nel contesto della sicurezza meccanica delle macchine. Grazie all’avviamento graduale di motori fino a 250 kW (a 400 V), si riducono la corrente e gli shock meccanici che a lungo termine possono causare danni alle apparecchiature.

I modelli più diffusi, come l’avviatore graduale Siemens Sirius 3RW30 o 3RW40, offrono soluzioni economiche fino a 55 kW, garantendo al contempo:

• protezione motore integrata
• protezione del dispositivo stesso
• possibilità di rinunciare a un relè di sovraccarico aggiuntivo

Dal punto di vista dell’assistenza, l’utilizzo di soft starter prolunga in modo significativo la durata dei componenti meccanici dell’azionamento.

Moduli di monitoraggio e funzioni di sicurezza specializzate nel sistema SIRIUS

Il sistema SIRIUS comprende anche moduli specializzati che supportano i sistemi di sicurezza Siemens a livello di controllo di processo. I relè di monitoraggio 3RR2 consentono di rilevare sovracorrenti, sottocarichi, interruzioni di fili o perdite di fase e sono montati direttamente sotto il contattore con il metodo “click ‘n’ go” per semplificare l’installazione.

Sta diventando sempre più comune anche nella pratica ingegneristica:

• Il relè di controllo di fase Siemens come elemento di protezione per i motori trifase
• Rivelatore di arco voltaico Siemens in applicazioni ad alto rischio di arco voltaico

Combinando le funzioni di un interruttore automatico del motore, di un contattore e di un relè elettronico di sovraccarico, gli avviatori 3RA6 e 3RM1 riducono in modo significativo il numero di componenti e di cablaggi, il che si traduce direttamente in un maggiore livello di sicurezza e in una minore predisposizione agli errori di installazione.

Consigli tecnici pratici per ingegneri e manutentori

Quando si progettano o si aggiornano i sistemi di sicurezza Siemens Sirius, è bene tenere a mente alcuni principi pratici:

• seleziona sempre apparecchiature con riserva di corrente e termica, soprattutto per i motori IE3 e IE4
• utilizzare un design modulare – facilita la diagnostica e riduce i tempi di inattività
• testare regolarmente i componenti di protezione, compresi i relè e gli interruttori automatici
• analizza la storia dei sovraccarichi, che spesso indicano problemi meccanici del macchinario

La sicurezza delle macchine Siemens ben progettate non è solo il rispetto degli standard, ma una reale riduzione del rischio di guasti, dei tempi di inattività e dei rischi per il personale. Il sistema SIRIUS, grazie alla sua coerenza e affidabilità, rimane una delle soluzioni preferite nelle moderne installazioni industriali.
