L’ATV61 di Schneider Electric si spegne sotto carico: questa è una delle situazioni più frequentemente segnalate nelle applicazioni industriali che utilizzano azionamenti per il controllo della portata dei fluidi. In pratica, questo significa che l’inverter ATV61 funziona correttamente a basso carico o durante l’avvio, ma quando la richiesta di coppia aumenta, l’inverter si spegne o va in allarme.
In molti impianti industriali, questo sintomo può portare all’arresto di pompe, ventilatori o interi sistemi di processo. Per questo motivo, la diagnosi corretta dell’azionamento ATV61 di Schneider Electric è fondamentale per mantenere il funzionamento continuo dell’impianto.
Desideri segnalare una riparazione Schneider Electric ATV61? Chiamaci!
Chiama: +48 717 500 983 Acquista
Schneider Electric ATV61 – Applicazione, parametri e funzioni dell’inverter Altivar 61
Gli Altivar 61 (ATV61) di Schneider Electric sono azionamenti a frequenza variabile progettati per il controllo di motori asincroni in applicazioni di gestione dei flussi di fluidi. La serie è progettata principalmente per l’utilizzo con pompe, ventilatori e sistemi HVAC in cui l’efficienza energetica e la stabilità del controllo sono fondamentali.
Gli inverter ATV61 erano disponibili in un’ampia gamma di potenze, da 0,75 kW a 2.400 kW.
L’apparecchiatura è stata utilizzata, tra gli altri, in:
- sistemi di pompaggio (acquedotti, stazioni di pompaggio, impianti industriali)
- controllo della velocità della ventola
- sistemi di condizionamento e ventilazione
- impianti di processo che richiedono il controllo del flusso
L’utilizzo degli inverter Altivar 61 ha permesso di ridurre in modo significativo il consumo di elettricità, che si è tradotto direttamente in una riduzione dei costi operativi.
La serie ATV61 offre ampie funzioni di controllo, tra cui:
- Controllori PID integrati
- contatori di energia e tempo
- funzioni di sonno e risveglio automatico
- impostazioni predefinite della velocità del motore
- Limitazione adattiva della corrente in funzione della velocità
Queste funzioni hanno permesso di ottimizzare il funzionamento dell’impianto e di ridurre al minimo le perdite di energia in caso di carichi variabili.
I convertitori di frequenza ATV61 erano disponibili in diverse varianti di tensione:
- 200-240 V
- 380-415 V
- 380-480 V
- 500 V
- 500-600 V
- 500-690 V
- 690 V
Le versioni alimentate a 200-240 V CA in configurazione trifase possono essere utilizzate anche con un’alimentazione monofase per motori da 0,37 kW a 5,5 kW, a condizione di un adeguato declassamento.
Gli inverter supportano i protocolli dalla fabbrica:
- Modbus
- CANopen
L’Altivar 61 si è distinto per il suo approccio intuitivo al funzionamento. L’utente aveva a disposizione un terminale grafico per un utilizzo semplice e veloce dell’inverter, un menu Simply Start per massimizzare le prestazioni del motore e il software SoMove per una configurazione e una diagnostica avanzate.
L’integrazione con i sistemi di automazione poteva essere ampliata con moduli di comunicazione aggiuntivi per consentire l’interfacciamento con reti industriali Ethernet, Profibus o DeviceNet, tra le altre. Questo ha reso la serie Altivar 61 facile da implementare nei sistemi di controllo esistenti e nelle installazioni industriali estese.
Verifica le opzioni di riparazione o sostituzione per Schneider Electric Altivar 61
Si è verificato un problema con l’azionamento Schneider Electric Altivar 61? Ti offriamo una diagnosi e una riparazione professionale, oltre alla possibilità di sostituire rapidamente il dispositivo con un’unità collaudata disponibile a magazzino.
Servizio hotline: +48 717 500 983
Email: [email protected]
Negozio e-mail: [email protected]
Schneider Electric ATV61 si spegne sotto carico: cause, diagnosi e possibili soluzioni
Se un inverter Schneider Electric funziona correttamente a basso carico ma si spegne durante il normale funzionamento dell’impianto, la causa è spesso uno dei tanti problemi tecnici comuni.
L’inverter ATV61 si spegne sotto carico a causa di un sovraccarico del sistema
- blocco della girante della pompa
- contaminazione del sistema idraulico
- troppa resistenza al flusso
- scelta errata della potenza del motore
Schneider Electric ATV61 si spegne sotto carico a causa di problemi di alimentazione elettrica
- Cadute di tensione dell’alimentazione
- Asimmetria di tensione tra le fasi
- contattori o collegamenti di alimentazione difettosi
- una sezione trasversale troppo piccola delle linee di alimentazione

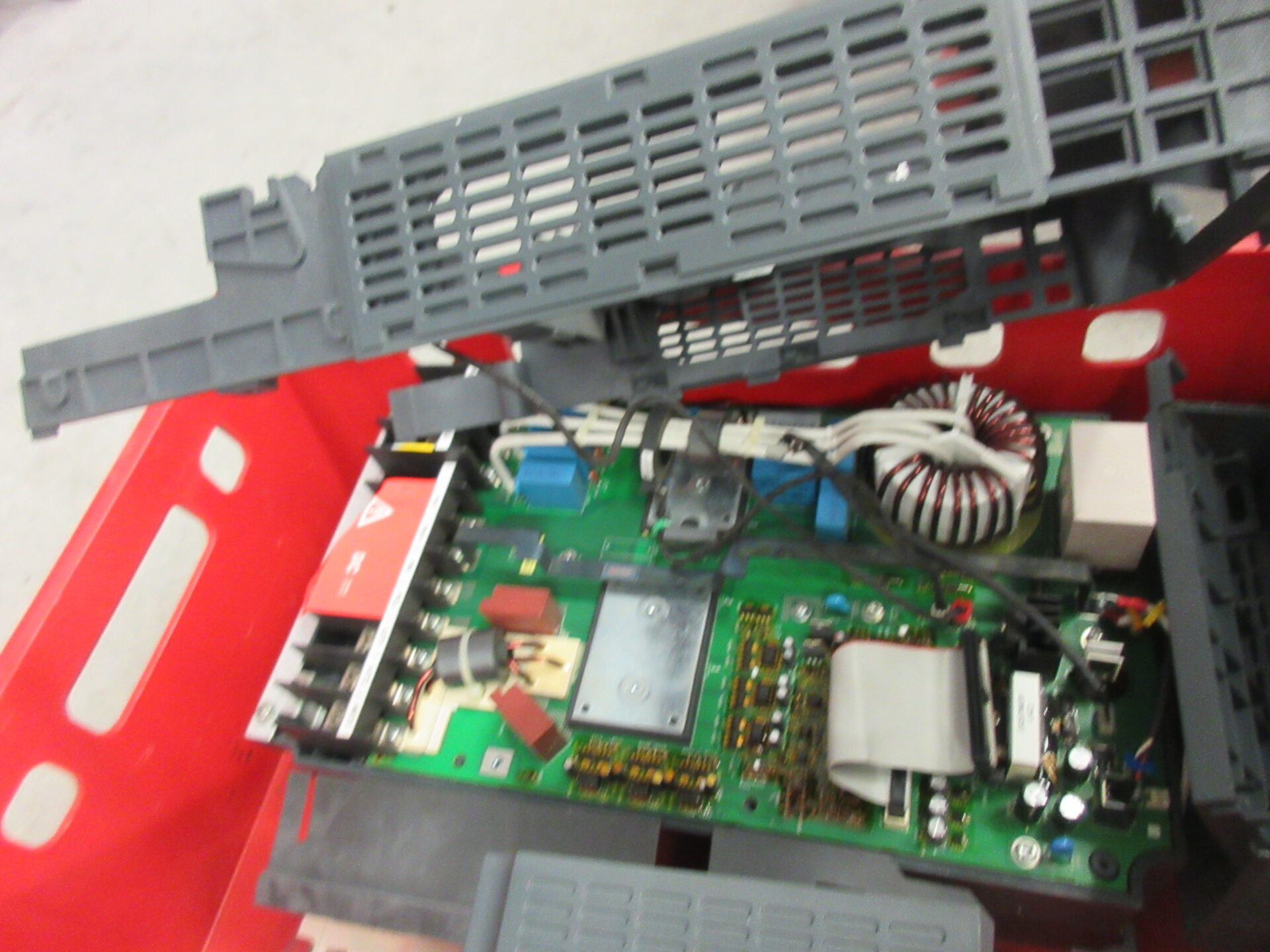

Guasto del modulo di potenza dell’inverter Schneider Electric ATV61
- guasto dei transistor IGBT
- consumo di condensatori nel circuito DC
- problemi con la sezione del raddrizzatore
- guasto dei sistemi di misurazione della corrente
Configurazione errata dei parametri nell’inverter ATV61
- valutazione del motore non corretta
- rampa di accelerazione troppo breve
- Configurazione errata del controllore PID
- limitazione di corrente non corretta
Sintomi di guasto dell’inverter ATV61: quali sono i segnali da tenere d’occhio?
I sintomi di guasto dell’inverter ATV61 possono comparire gradualmente e spesso sono la prima indicazione che il sistema di azionamento o l’inverter stesso necessitano di una diagnostica. Uno dei problemi più frequentemente segnalati è quando l’inverter Schneider Electric ATV61 si spegne sotto carico, anche se l’azionamento funziona correttamente durante l’avvio o il funzionamento a bassa velocità. In molte installazioni, gli utenti osservano anche che l’inverter ATV61 si spegne dopo pochi minuti di funzionamento, il che può indicare un problema di raffreddamento dell’unità, un sovraccarico dell’installazione o una configurazione errata dei parametri operativi. È anche un sintomo comune che l’inverter ATV61 generi un allarme di sovraccarico, anche se il motore non è bloccato meccanicamente. In alcuni casi, l’inverter Schneider Electric si resetta durante il funzionamento, il che può essere legato a un’alimentazione instabile, a disturbi di rete o a un problema con l’elettronica di controllo. Un’altra indicazione di un possibile guasto è quando l’inverter ATV61 non raggiunge la velocità del motore impostata, il che può indicare un sovraccarico del sistema di azionamento, parametri del motore errati o un modulo di potenza danneggiato. Nelle installazioni industriali, capita anche che l’inverter provochi un funzionamento instabile del motore, manifestato da fluttuazioni di velocità o pulsazioni di coppia. Inoltre, vale la pena notare i casi in cui l’inverter Schneider Electric si riscalda eccessivamente, in quanto ciò potrebbe indicare problemi di ventilazione dell’armadio di controllo, dissipatori di calore sporchi o un sovraccarico del sistema di azionamento.
Come eseguire la diagnostica passo-passo di un inverter ATV61
- controllare la tensione di alimentazione dell’inverter
- analisi in tempo reale delle prestazioni del motore
- controllo della temperatura dei moduli di potenza
- verifica dei parametri di configurazione nel software SoMove
- misurazione della resistenza di isolamento del motore
I modelli più comuni di inverter Schneider Electric ATV61
- ATV61HD11N4
- ATV61HD15N4
- ATV61HD18N4
- ATV61HD22N4
- ATV61HD30N4
- ATV61HD37N4
- ATV61HD45N4
- ATV61HD55N4
- ATV61HD75N4
- ATV61HD90N4
- ATV61HC11N4
- ATV61HC13N4
- ATV61HC16N4
- ATV61HC22N4
- ATV61HC25N4
- ATV61HC31N4
- ATV61HC40N4
- ATV61HC50N4
- ATV61HC63N4
- ATV61HC80N4
Diagnosi e riparazione degli inverter Schneider Electric ATV61
Se l’inverter ATV61 si spegne sotto carico nonostante i parametri di installazione siano corretti, la causa probabile è un guasto della sezione di potenza o dell’elettronica di controllo.
Gli specialisti di RGB Electronics eseguono una diagnostica completa su dispositivi come lo Schneider Electric ATV61, analizzando l’elettronica di controllo, la sezione di potenza e le prestazioni dell’azionamento sotto carico.
In molti casi, la rigenerazione di un inverter è molto più rapida ed economica dell’acquisto di un’unità nuova.
