Motori passo-passo nell’industria: precisione affidabile o fonte di problemi?
Il motore passo-passo è uno dei tipi di azionamento più comuni utilizzati nelle applicazioni industriali che richiedono ripetibilità, precisione e un elevato controllo del posizionamento. Viene utilizzato in macchine CNC, alimentatori, linee di assemblaggio e macchine automatiche per l’imballaggio.
Nonostante la semplicità del loro design, i motori passo-passo possono essere problematici, soprattutto quando l’utente non riesce a interpretare correttamente i segni di usura, malfunzionamento o guasto. In questo articolo vedremo come funzionano, quando si guastano e cosa si può fare.

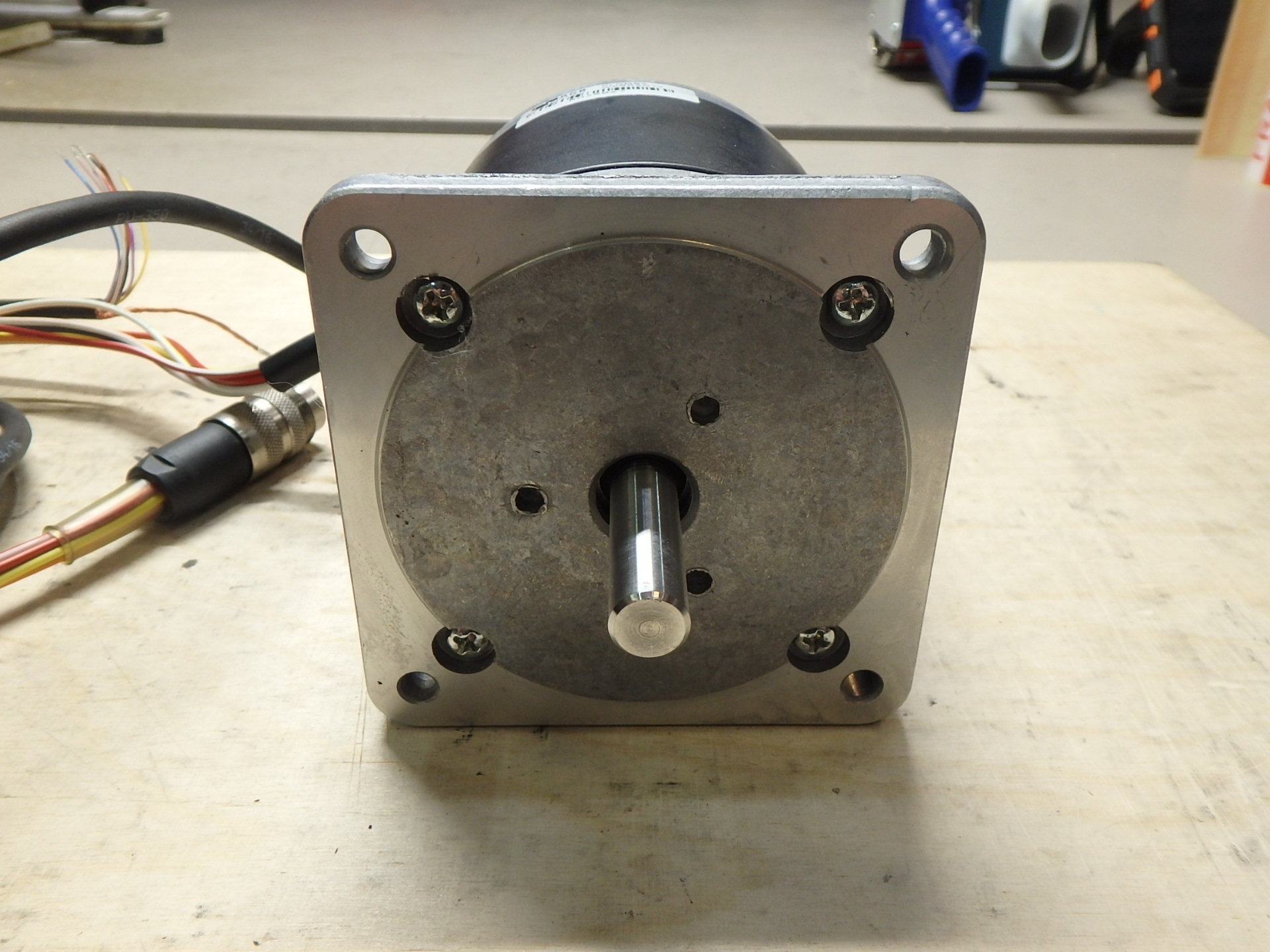

Che cos’è il motore passo-passo?
In parole povere, un motore passo-passo converte i segnali di controllo in movimenti precisi e definiti dell’albero. La rotazione non avviene in modo regolare, ma in passi specifici, il che consente di controllare la rotazione con un grado di precisione molto elevato, ad esempio 1,8° o passi ancora più piccoli se si utilizzano i micropassi.
A differenza dei motori a corrente continua o alternata, un motore passo-passo non ha bisogno di un circuito di feedback (a meno che non si tratti di una versione del motore passo-passo con encoder). Questo semplifica il sistema di controllo, ma può comportare dei problemi quando si supera la coppia di carico: è facile perdere dei passi.
I sintomi più comuni di un danno al motore passo-passo
- Non risponde ai comandi: può indicare un solenoide difettoso o un problema con il controller del motore passo-passo.
- Arresto brusco: interruzione improvvisa del movimento senza preavviso – indica un sovraccarico o un errore di sincronizzazione.
- Vibrazioni o rumori di natura irregolare: spesso dovuti a errori del controller o a giochi meccanici.
- Surriscaldamento del motore: tensione di alimentazione errata (ad es. motore passo-passo a 12V o motore passo-passo a 24V) o circuito interno difettoso.
- Perdita di posizione senza errore del controllore: tipica dei motori sovraccarichi senza anello chiuso (senza encoder).
Per le applicazioni che utilizzano sistemi basati su Arduino, questi tipi di sintomi sono particolarmente importanti: i controller sono semplici e la quantità di diagnostica è limitata.chassis (SMD, THT).
Come controllare un motore passo-passo: un approccio pratico all’assistenza
- Misura la resistenza delle bobine: ogni coppia di fasi dovrebbe avere una resistenza simile (controlla la scheda tecnica del modello). Differenze significative possono indicare una bobina in cortocircuito o rotta.
- Prova del cambio / gioco meccanico: prova a ruotare l’albero a mano – dovrebbe saltare con una resistenza percepibile. Una rotazione libera senza salti è un segnale di guasto.
- Prova sotto carico nell’applicazione: osserva il comportamento a parametri di alimentazione costanti. Passi falsi = coppia troppo bassa o carico eccessivo.
- Confronto con un motore nuovo o funzionante: un modo rapido per eliminare gli errori nel controller o nell’alimentazione.
- Verifica il funzionamento del controller del motore passo-passo: una sequenza di fasi sbagliata, tensioni sbagliate o micropassi sbagliati possono alterare completamente il movimento.
Suggerimento: un motore passo-passo con encoder consente di rilevare più rapidamente gli errori di posizione; vale la pena di considerarne l’uso in applicazioni critiche per la qualità o la ripetibilità.
Riparare o sostituire? Cosa c’è da sapere sulla manutenzione dei motori passo-passo
La sostituzione del motore passo-passo non è sempre necessaria. In molti casi, è possibile effettuare la rigenerazione – sostituzione o riavvolgimento della bobina, pulizia, test dinamici e termici. I modelli a 12 e 24 V, spesso presenti nei sistemi industriali più semplici, sono solitamente più facili da riparare.
Noi di RGB Electronics diagnostichiamo i guasti dei motori passo-passo indipendentemente dalla marca, dalla documentazione o dalla versione. Lavoriamo sia con modelli standard che con versioni OEM personalizzate, spesso senza schemi disponibili. Le nostre strutture ci permettono non solo di fare diagnosi, ma anche di testare i motori passo-passo su banchi di applicazione, simulando le condizioni di funzionamento. Se necessario, offriamo anche la selezione e la vendita di nuovi ricambi, compatibili in termini di dimensioni e parametri con l’originale.
Sommario: Il motore passo-passo è uno strumento preciso ma delicato. Se mostra segni di cedimento, è importante diagnosticare se è sufficiente un intervento di manutenzione o se è necessario sostituirlo.
Segnala al servizio RGB la riparazione del motore passo-passo utilizzando il modulo -> segnala una riparazione
