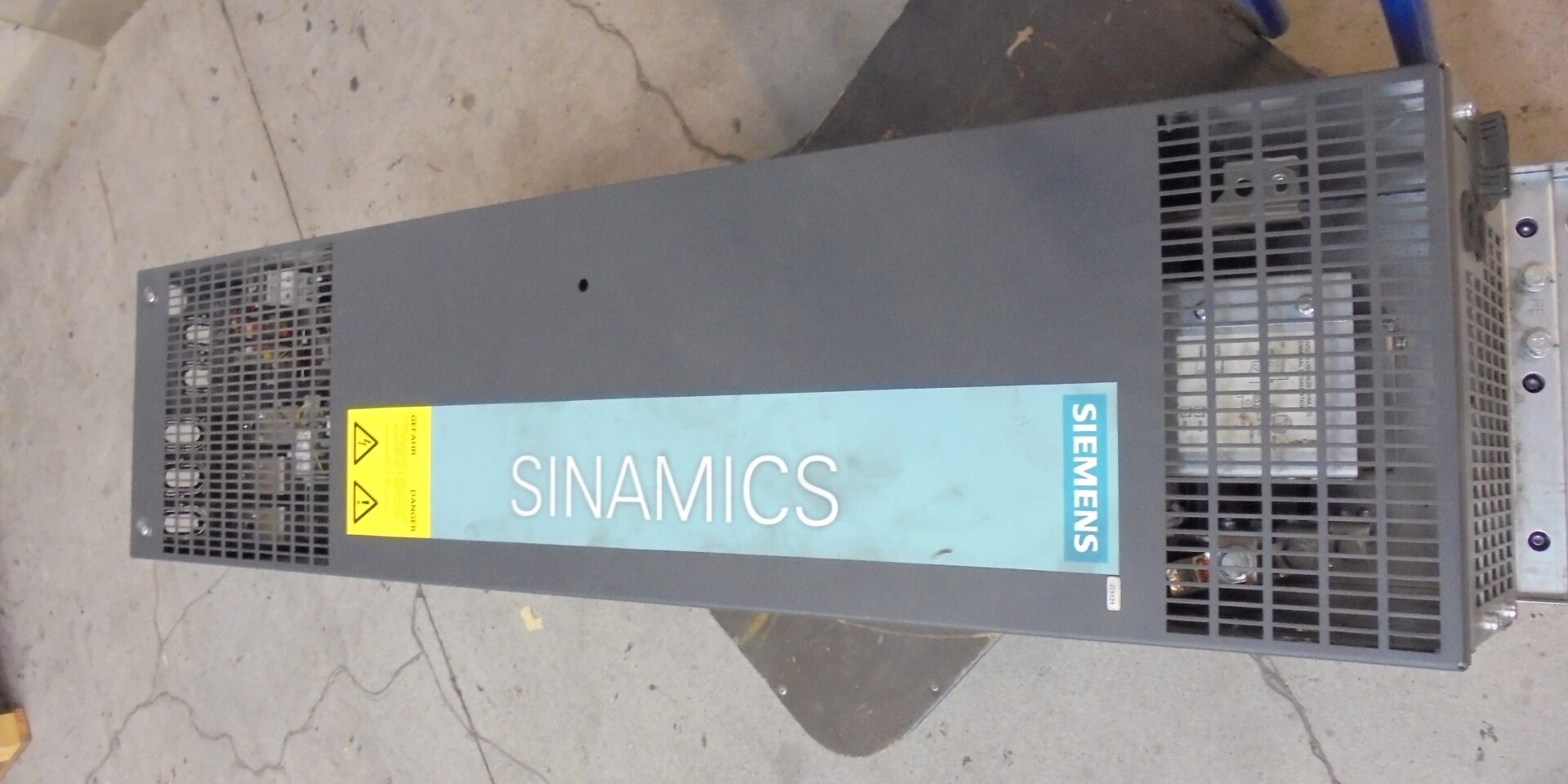

Il modulo motore Sinamics 6SL3320-1TE35-0AA3 è un modulo di potenza avanzato appartenente al sistema Siemens Sinamics S120, progettato per le applicazioni industriali più esigenti. In pratica, si tratta di un inverter Siemens ad alta corrente che opera in un’architettura di bus DC comune, che lo rende la base dei moderni sistemi di azionamento ad alta efficienza energetica.

Le soluzioni della famiglia Siemens Sinamics S120 sono comunemente utilizzate nelle macchine ad alta potenza e dinamiche, dove il classico inverter Siemens stand-alone non offre sufficiente flessibilità o efficienza energetica.

Vuoi segnalare una riparazione del modulo motore Sinamics 6SL3320-1TE35-0AA3? Chiamaci!

Chiama: +48 717 500 983

Costruzione e principio di funzionamento del modulo di potenza Siemens 6SL3320-1TE35-0AA3

Il modulo di alimentazione 6SL3320-1TE35-0AA3 viene alimentato con 510-720 V DC dal bus DC, con 600 V DC come valore tipico. All’uscita viene generata una tensione alternata trifase di 400 V per l’alimentazione diretta di un servomotore o di un motore sincrono.

Parametri elettrici chiave del modulo:

• Corrente nominale: 490 A – funzionamento continuo a carico costante
• Corrente massima: 715 A – carico dinamico a breve termine
• Potenza nominale: 350 kW
• Potenza dinamica: 200 kW

Questa elevata riserva di corrente rende il modulo ideale per le applicazioni con elevate coppie di spunto, frequenti cambi di direzione e intensi cicli di accelerazione e decelerazione.

Efficienza e perdita di potenza nella pratica operativa

Un aspetto tecnico importante del modulo Sinamics S120 è la bassa perdita di potenza. Al 100% del carico, le perdite di potenza non superano:

• 4,28 kW a 50 Hz / 400 V
• 4,50 kW a 60 Hz / 460 V

In condizioni di funzionamento normali, con carichi variabili e un raffreddamento dell’involucro correttamente progettato, questi valori sono significativamente più bassi. Questo ha un’influenza diretta su:

• meno riscaldamento dell’elettronica di potenza,
• prolungare la vita dei transistor IGBT,
• un funzionamento più stabile dell’intera catena cinematica.

Frequenza di uscita fino a 500 Hz: cosa significa in pratica?

L’inverter Siemens 6SL3320-1TE35-0AA3 è in grado di generare un segnale di uscita fino a 550 Hz, a seconda della modalità di controllo e della configurazione dell’azionamento. Ciò offre agli ingegneri una grande libertà nella scelta dei parametri di funzionamento del motore.

Nella pratica industriale, questo significa:

• controllo preciso della velocità su un’ampia gamma,
• possibilità di lavorare con motori ad alta velocità,
• una migliore dinamica nelle applicazioni servo.

Applicazioni servo ad asse singolo: lo scopo principale del modulo

Il modulo di potenza 6SL3320-1TE35-0AA3 è ideale per le applicazioni a singolo asse che utilizzano un singolo servomotore ad alta potenza. Si tratta di una soluzione tipica per gli assi critici in cui è richiesta un’elevata precisione e ripetibilità del movimento.

Le applicazioni più comuni includono:

• assi principali e di alimentazione delle macchine CNC,
• presse idrauliche e meccaniche,
• macchinari per la lavorazione del metallo e del legno,
• linee di processo ad alta inerzia.

Bus DC comune – scambio di energia tra i moduli

Uno dei maggiori punti di forza del sistema Siemens Sinamics S120 è la possibilità di far funzionare più moduli di potenza su un bus DC comune. Ciò significa che diversi moduli 6SL3320-1TE35-0AA3 possono condividere l’alimentazione all’interno di un unico sistema.

In pratica, l’energia generata da un modulo che opera in modalità generatore (ad esempio, durante la frenata dell’asse) può essere utilizzata da un altro modulo che opera in modalità motore. Questo si traduce in:

• aumentando l’efficienza energetica dell’intero sistema,
• riduzione delle perdite di energia nei resistori di frenata,
• una riduzione dei costi operativi.

Note tecniche dal punto di vista dell’assistenza

L’esperienza di assistenza dimostra che il corretto funzionamento di un modulo di potenza è fondamentale per la sua affidabilità. I tecnici devono prestare particolare attenzione a:

• Stabilità della tensione del bus DC nell’intervallo 510-720 V,
• Prestazioni del sistema di raffreddamento negli armadi SINAMICS S120,
• ambiente di lavoro pulito – la polvere conduttiva e la nebbia d’olio accelerano il degrado dell’elettronica.

Diagnosi e riparazione dei moduli Siemens Sinamics S120

Nonostante l’elevata qualità costruttiva, un inverter Siemens come il modulo motore Sinamics 6SL3320-1TE35-0AA3 può avere dei guasti. I problemi più comuni sono i sovraccarichi di corrente, i guasti agli stadi di potenza e gli errori relativi al bus DC.

Noi di RGB Electronics eseguiamo diagnosi e riparazioni professionali dei moduli Siemens Sinamics S120, compresi i moduli di potenza ad alta corrente. Ogni modulo riparato viene sottoposto a test funzionali e di carico per garantirne il pieno funzionamento in condizioni industriali.

Riparare invece di sostituire non solo fa risparmiare sui costi, ma riduce anche i tempi di inattività e offre un approccio più sostenibile alla manutenzione.
