Il modulo CPU nei PLC: cosa fa e qual è il suo ruolo?
In qualsiasi architettura di sistema PLC, il modulo CPU è il cuore del sistema. È responsabile dell’esecuzione del programma dell’utente, della comunicazione con gli altri moduli, dell’elaborazione ciclica dei segnali di ingresso e di uscita e della supervisione del funzionamento dell’intero controllore. In poche parole, senza una CPU funzionante, il PLC semplicemente non funziona.

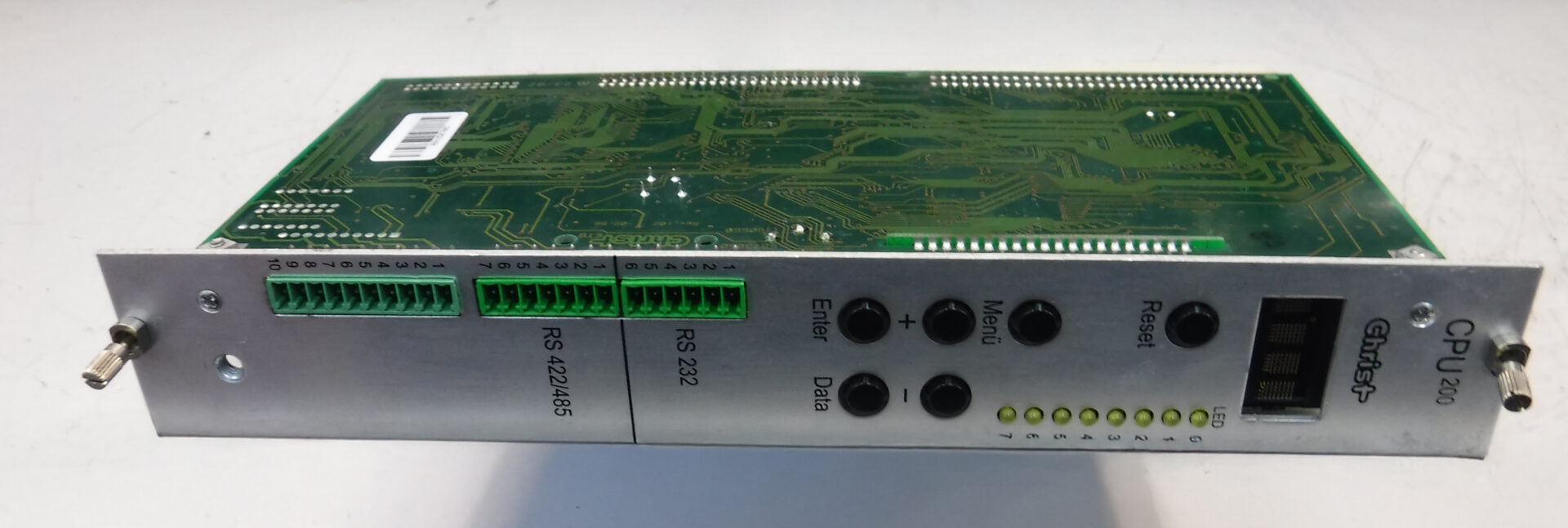

Un modulo CPU PLC standard è composto da un processore, una RAM, una memoria non volatile e interfacce di comunicazione. È responsabile di:
- leggere i segnali dagli ingressi (ad esempio sensori, encoder),
- elaborazione dei dati secondo la logica del programma (nel ciclo di scansione),
- generazione di segnali di controllo per le uscite (ad esempio, valvole, contattori),
- gestire la comunicazione con i pannelli operatore o altri controllori.
Nei sistemi PLC industriali, la CPU spesso gestisce anche la diagnostica, la registrazione degli errori, la sincronizzazione temporale e gli aggiornamenti del firmware. I sistemi di automazione industriale più sofisticati utilizzano CPU con diversi livelli di prestazioni a seconda della complessità dell’applicazione, dalle semplici linee di produzione alle complesse linee di imballaggio o ai sistemi robotici.
I sintomi più comuni di un guasto del modulo CPU del PLC
- Nessuna comunicazione con l’HMI o altri dispositivi di controllo.
- Il sistema PLC non entra in modalità RUN (rimane in STOP o ERROR).
- I LED della CPU indicano un errore (ad esempio, il LED ERR lampeggia continuamente).
- Arresto casuale del programma del controller o funzionamento instabile delle uscite.
- Errori CRC o watchdog nei log di sistema del controller.
- Riscaldamento dell’involucro della CPU o danni meccanici visibili (ad esempio, burnout, cortocircuito).
Tuttavia, è importante notare che non tutti i guasti implicano la sostituzione della CPU. Spesso la diagnosi può individuare altre cause, come un alimentatore difettoso, un guasto al modulo I/O o un problema con il firmware.
Quando è necessario sostituire il modulo CPU?
- Danni fisici alla CPU: bruciature, danni ai pin, segni di cortocircuito – tipici di una sovratensione o di un collegamento errato all’alimentazione.
- Nessuna comunicazione: nonostante la connessione all’interfaccia (ad esempio USB, Ethernet), non viene identificato il dispositivo – porta difettosa o logica del modulo.
- Errori di memoria persistenti: La CPU perde il progetto in caso di interruzione dell’alimentazione o non riesce a salvare le modifiche al programma.
- Malfunzionamento nonostante il resto del circuito funzioni: alimentatore testato, moduli I/O, firmware compatibile e controller che continua a non funzionare correttamente.
In questi casi, si consiglia di sostituire il modulo CPU con uno nuovo o con un’unità ricondizionata. Noi di RGB Electronics offriamo entrambe le opzioni: assistenza alla CPU attuale o fornitura di un modulo sostitutivo con garanzia di test e prestazioni.
Ristrutturazione o nuovo modulo CPU: quale scegliere?
La scelta tra il ricondizionamento e l’acquisto di una nuova CPU dipende da diversi fattori: disponibilità di parti originali, velocità di ripristino richiesta e budget. La rigenerazione spesso riduce i costi e i tempi di inattività, soprattutto quando si tratta di moduli CPU PLC più vecchi che il produttore non offre più.
Di seguito è riportato un semplice confronto:
- Ricondizionamento delle CPU: più economico, consegna più rapida, vantaggioso per i modelli fuori produzione.
- Nuovo modulo CPU: garanzia completa del produttore, disponibilità del firmware più recente, consigliato per le moderne applicazioni critiche per la produzione.
RGB Electronics esegue la diagnostica, l’assistenza e il collaudo di moduli CPU di vari produttori (tra cui Siemens, Omron, Mitsubishi, Allen-Bradley). Se il modulo non è riparabile, ti forniremo un modulo sostitutivo testato, adatto al tuo modello di controllore industriale.
