L’inverter Stober FAS4000 si spegne sotto carico? Ecco le cause più comuni

L’inverter Stober FAS4000 si spegne sotto carico? In molti impianti di produzione, questo è uno dei sintomi più comuni dei problemi alla trasmissione. Il guasto di solito si verifica quando la coppia viene aumentata, l’asse viene accelerato o la macchina viene fatta funzionare con un carico meccanico maggiore. Nella pratica dell’assistenza, spesso si verificano situazioni in cui l’inverter Stober FAS4000 funziona correttamente a basso carico, mentre in caso di funzionamento intensivo l’azionamento si spegne e il processo produttivo si arresta.

Se lo Stober FAS4000 si spegne sotto carico, la causa può essere il sovraccarico del sistema di azionamento, una configurazione errata dei parametri, il surriscaldamento dell’inverter o il danneggiamento dei componenti di potenza. In molti casi, il problema non è dovuto a un guasto specifico, ma a una combinazione di più fattori, dalla selezione errata della resistenza di frenatura all’usura dei componenti elettronici. Di seguito sono elencate le caratteristiche tecniche e le cause più comuni dei problemi dell’inverter FAS4000 riscontrati dai manutentori.

Vuoi segnalare una riparazione di un inverter Stober FAS4000? Chiamaci!

Chiama: +48 717 500 983

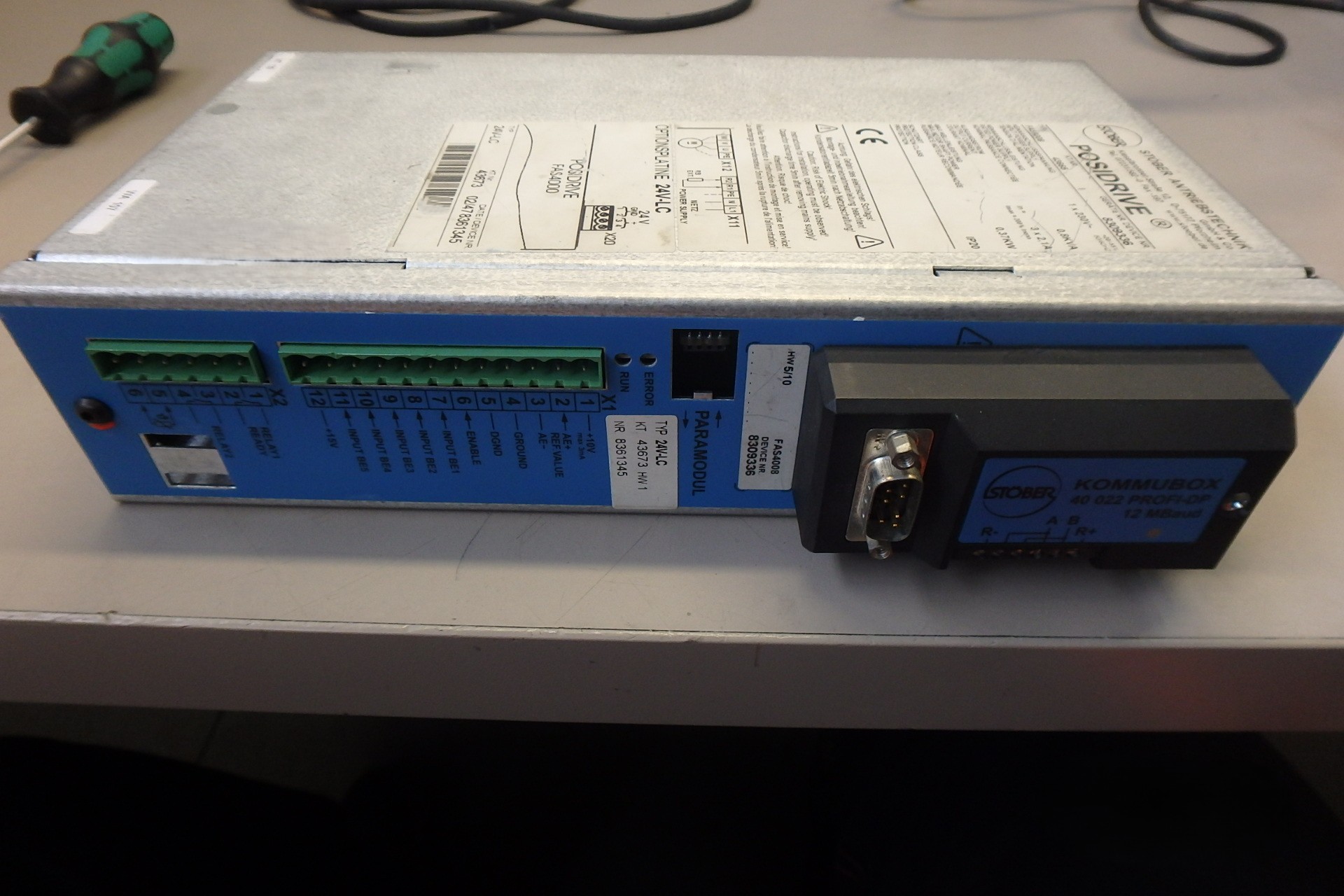

Inverter Stober FAS4000 – Struttura, parametri e funzionalità dell’inverter POSIDRIVE FAS4000

Gli inverter della serie POSIDRIVE FAS4000 di Stober sono in grado di alimentare motori elettrici con potenze da 0,37 kW (0,5 hP) a 3 kW (4 hP). Questo li rende adatti a un’ampia gamma di applicazioni industriali come macchine per l’imballaggio, sistemi di trasporto, applicazioni CNC o sistemi di controllo del movimento.

L’alimentazione delle unità di questa serie può essere fornita in due modi: monofase 230 V CA per i modelli FAS4008 e FAS4016 o trifase 400 V CA per i modelli FAS4009-FAS4050. Questo permette di adattare l’unità a diverse configurazioni di installazione elettrica.

I convertitori possono funzionare in tre modalità di controllo: controllo vettoriale con encoder, controllo vettoriale senza encoder e controllo scalare. In questo modo il convertitore di frequenza Stober FAS4000 può essere utilizzato in applicazioni che richiedono un controllo preciso della posizione e della coppia, ma anche in sistemi più semplici di controllo della velocità del motore.

Gli inverter di questa serie hanno un design compatto a “libro”. Questo design consente di montare diverse unità direttamente una accanto all’altra nell’armadio di controllo, con un notevole risparmio di spazio nelle installazioni multiasse.

In termini di comunicazione, Stober FAS4000 supporta i più diffusi protocolli industriali come CANopen ed EtherCAT. Questo permette di integrare facilmente gli inverter nei sistemi PLC e nei sistemi avanzati di controllo del movimento.

L’inverter dispone anche di un ingresso per il sensore di temperatura del motore PTC integrato per monitorare la temperatura degli avvolgimenti del motore e proteggere l’azionamento dal surriscaldamento.

Tutti i modelli della serie FAS4000 sono dotati di un filtro di rete integrato per eliminare le interferenze elettromagnetiche. Il valore tipico della potenza assorbita è di circa 30-100 W, il che significa un consumo energetico relativamente basso durante il funzionamento.

Il produttore raccomanda l’uso di resistenze di frenata esterne abbinate allo specifico modello di inverter. La scelta corretta del resistore è fondamentale, soprattutto nelle applicazioni ad alta velocità dove l’energia generata durante la frenata deve essere dissipata in modo efficace.

Gli inverter di questa serie possono funzionare a temperature comprese tra 0 e +45°C. Nella pratica industriale, tuttavia, è molto importante assicurarsi che l’armadio di controllo sia adeguatamente ventilato, in quanto una temperatura ambiente troppo elevata può portare all’arresto di sicurezza dell’inverter.

L’inverter Stober FAS4000 si spegne sotto carico: le cause più comuni e la diagnostica

Se l’inverter Stober FAS4000 si spegne quando il carico del motore aumenta, è necessario analizzare sia i parametri dell’azionamento che le condizioni meccaniche della macchina. Nella pratica, le ragioni più comuni di questo comportamento dell’inverter sono le seguenti.

Le cause più comuni per cui l’inverter Stober FAS4000 si spegne sotto carico

• sovraccarico del sistema di trasmissione o coppia di avviamento eccessiva della macchina
• Il tempo di rampa di accelerazione è troppo breve e causa un sovraccarico dell’inverter.
• Resistenza di frenata selezionata in modo errato
• surriscaldamento dell’inverter nell’armadio elettrico
• guasto dei transistor IGBT o degli elementi del circuito DC
• danni al motore o ai cavi del motore

Uno qualsiasi di questi fattori può far scattare i dispositivi di sicurezza dell’azionamento e bloccare il funzionamento della macchina.

Sovraccarico dell’azionamento meccanico

Una causa molto comune di arresto dell’azionamento è il sovraccarico del sistema meccanico. In molte macchine, la coppia richiesta per l’avvio è significativamente più alta della coppia durante il funzionamento a regime. Se i parametri di controllo non sono impostati correttamente, l’inverter FAS4000 può rilevare un sovraccarico e spegnere l’azionamento.

In queste situazioni, vale la pena di controllare lo stato di ingranaggi, cuscinetti e componenti della trasmissione. I componenti meccanici usurati o danneggiati aumentano la resistenza al movimento e la coppia necessaria per avviare la macchina.

Problemi con la resistenza di frenata

Nelle applicazioni altamente dinamiche, la resistenza di frenata svolge un ruolo molto importante. Se i suoi parametri sono selezionati in modo errato, l’energia generata durante la frenata non viene dissipata correttamente.

Di conseguenza, la tensione nel circuito DC aumenta e ciò può causare l’arresto dell’inverter o la comparsa di allarmi di tensione intermedia. In molte applicazioni industriali, questa è una delle cause più comuni di arresto dell’inverter durante la frenata.

Surriscaldamento dell’inverter nell’armadio di controllo

Gli inverter installati negli armadi di controllo sono particolarmente soggetti al surriscaldamento. Se la temperatura ambiente supera i valori consentiti, l’inverter può spegnersi per proteggere i componenti di potenza. Le cause più comuni di surriscaldamento dell’inverter sono:

• Dissipatori e ventole di raffreddamento sporchi
• un assemblaggio troppo fitto di inverter nell’armadio elettrico
• ventilazione o climatizzazione inadeguata dell’armadio

Una manutenzione regolare e il monitoraggio della temperatura dell’armadio di controllo possono ridurre significativamente il rischio di arresti.

Guasto dell’elettronica di potenza dell’inverter

Se lo Stober FAS4000 si spegne immediatamente quando il carico viene aumentato, è possibile che i moduli di potenza vengano danneggiati. Nella maggior parte dei casi ciò riguarda i transistor IGBT, i condensatori del circuito DC o i circuiti di controllo del gate dei transistor.

I sintomi tipici che indicano un danno all’elettronica dell’azionamento includono spegnimenti durante l’accelerazione del motore, funzionamento instabile del motore, cali di coppia e stallo dell’azionamento in caso di leggero aumento del carico.

Come eseguire la diagnostica sull’inverter Stober FAS4000

In molti casi, i tecnici della manutenzione possono eseguire la diagnostica di base dell’azionamento direttamente nel sito di produzione.

• controllo dei parametri del motore memorizzati nell’inverter
• controllo della temperatura dell’inverter e del quadro elettrico
• verifica della resistenza di frenata e dei collegamenti elettrici
• misurazioni dell’isolamento di motori e cavi motore

Spesso queste misure consentono di individuare rapidamente la causa del problema e di ridurre i tempi di fermo della produzione.

Riparazione dell’inverter Stober FAS4000 e servizio di assistenza professionale per gli azionamenti

Se la diagnostica indica un danno all’elettronica, la riparazione professionale dell’inverter Stober FAS4000 è la soluzione migliore. I laboratori specializzati eseguono test sui moduli di potenza, analisi del circuito DC e test di funzionamento dell’inverter sotto carico.

In questo modo è possibile determinare rapidamente la causa del guasto e intervenire efficacemente sullo Stober FAS4000. In molti casi, la rigenerazione dell’unità è molto più conveniente rispetto all’acquisto di una nuova unità, soprattutto per le macchine industriali più vecchie.

Assistenza tecnica per gli utenti degli inverter Stober FAS4000

Se nel tuo impianto un inverter Stober FAS4000 si spegne sotto carico, vale la pena consultare gli specialisti della diagnostica elettronica industriale. Un’analisi professionale può ridurre i tempi di fermo della produzione, aumentare l’affidabilità della macchina e ottimizzare le prestazioni del sistema di azionamento.

Se sottoposto a una corretta manutenzione, Stober FAS4000 è in grado di riportare l’azionamento alle massime prestazioni e di prolungarne la vita in applicazioni industriali complesse.
