L’ATV71(Altivar 71) di Schneider Electric è un convertitore di frequenza avanzato progettato per applicazioni industriali e di processo esigenti. Nel corso degli anni questa serie è stata riconosciuta come una delle soluzioni di azionamento più versatili della gamma Schneider Electric, in quanto combina un’ampia gamma di potenza, una regolazione precisa e un ampio pacchetto di protezione.
L’inverter ATV71 era disponibile da 0,37 kW(Basic Altivar 71) a 1550 kW(Altivar Plus) e supportava tre intervalli di tensione di alimentazione: 200-240 V AC (mono e trifase), 380-480 V AC e 575-690 V AC (trifase). Di conseguenza, è stato utilizzato sia in applicazioni standard che in grandi impianti di processo con dinamiche di coppia elevate.
Schneider Electric ha terminato la produzione della serie ATV71 e consiglia di passare ai modelli più recenti come Altivar Machine ATV340 e Altivar Process ATV900 e ATV930. Le nuove serie offrono maggiori capacità di comunicazione, una migliore integrazione con i moderni sistemi di automazione e una maggiore efficienza energetica. Tuttavia, la decisione di effettuare l’aggiornamento deve essere preceduta da un’analisi tecnica dell’applicazione: in molti casi è possibile continuare a lavorare in sicurezza dopo un intervento di manutenzione professionale, mentre nei progetti di sviluppo la sostituzione con un modello più recente può aumentare l’affidabilità e semplificare la manutenzione futura.
Vuoi segnalare una riparazione su Schneider Electric ATV71? Chiamaci!
Chiama: +48 717 500 983Cosa distingue l’inverter ATV71?
Il convertitore di frequenza ATV71 offre:
- Accuratezza del controllo della velocità fino allo 0,01% della velocità nominale in anello chiuso con encoder,
- protocolli Modbus e CANopen integrati,
- espandibile con Ethernet, Profibus, DeviceNet,
- Estensioni I/O e interfacce encoder,
- interfacciarsi con resistenze di frenata, bobine di rete e motore.
In pratica, questo significa flessibilità di configurazione in applicazioni come estrusori, gru, linee di processo, macchine da stampa o sistemi di trasporto.
Quali sono le caratteristiche di sicurezza di Schneider Electric ATV71?
I convertitori di frequenza Altivar 71 sono stati equipaggiati in fabbrica con un sistema di protezione completo che comprende:
- protezione termica del motore contro il surriscaldamento,
- protezione termica della sezione di potenza,
- protezione da cortocircuito fase-fase del motore,
- Protezione da sovratensione del bus DC,
- rilevamento di un’interruzione nel circuito di controllo,
- controllo della perdita di fase in ingresso,
- protezione da sovratensioni o interruzioni di corrente,
- protezione contro il superamento del limite di velocità.
In molti casi, l'”errore dell’inverter” segnalato è in realtà la risposta di un sistema di protezione correttamente funzionante a un problema dell’installazione, ad esempio un cortocircuito sul lato del motore, un raffreddamento inadeguato dell’armadio o una tensione di rete instabile.
Diagnosi e assistenza dell’inverter ATV71 – approccio tecnico e pratico
I problemi operativi più comuni con Schneider Electric ATV71
Dopo diversi anni di funzionamento, l’usura dei componenti operativi e il degrado della sezione di potenza sono i sintomi più comuni. I sintomi tipici includono:
- guasti da sovracorrente durante l’avvio,
- sotto carico,
- controllo della velocità instabile,
- messaggi di surriscaldamento,
- perdita di comunicazione con il sistema host.
Negli azionamenti ad alta potenza, l’usura dei condensatori del bus DC è un problema comune. Un aumento del ripple di tensione causa un funzionamento instabile e può portare a danni secondari ai moduli IGBT. Nelle applicazioni di encoder, è importante controllare anche la qualità del segnale di feedback e la schermatura del cavo.
Facci riparare il tuo Schneider Electric ATV71 o acquista Schneider Electric su sklep.rgbelektronika.pl
Per richiedere una riparazione, compila il modulo online “Preventivo di riparazione”. È consigliabile includere nella descrizione quanti più dettagli possibili sul guasto: questo ci aiuterà a preparare un preventivo più rapidamente. Non esitare a contattarci.
Servizio hotline: +48 717 500 983
Email: [email protected]
Vale la pena riparare l’ATV71 dopo la fine della produzione?
Schneider Electric ha terminato la produzione della serie ATV71 e consiglia di passare ai modelli ATV340, ATV900 o ATV930. Per i convertitori di frequenza più piccoli, l’aggiornamento è talvolta giustificato. Tuttavia, nelle applicazioni di media e alta potenza, la sostituzione spesso implica la ricostruzione dell’armadio di controllo e la modifica della configurazione di comunicazione.
In molti casi, la rigenerazione della sezione di potenza, la sostituzione dei componenti consumabili e il test sotto carico possono riportare l’unità alla piena capacità per gli anni a venire.
Assistenza Schneider Electric ATV71 – Elettronica di supporto RGB

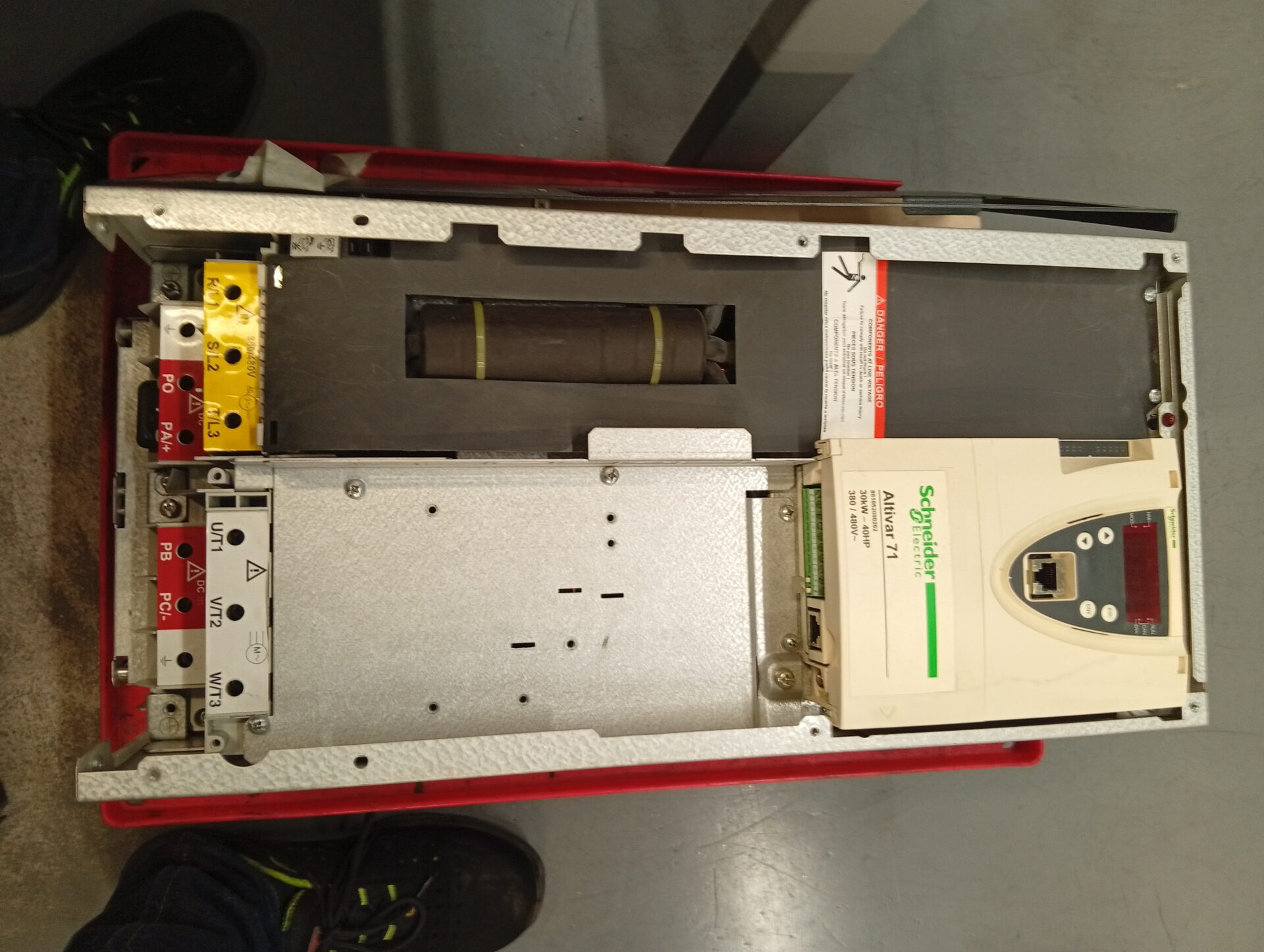

RGB Electronics esegue diagnosi e riparazioni complete dei convertitori di frequenza ATV71 di Schneider Electric nell’intera gamma di potenza. Ogni inverter ATV71 viene sottoposto a un’analisi dettagliata delle sezioni di potenza e di controllo e a test funzionali in condizioni di carico.
Se l’inverter ATV71 nel tuo impianto genera errori, funziona in modo instabile o deve essere aggiornato, una rapida diagnosi riduce i tempi di fermo ed evita danni secondari al motore e all’impianto.
Aggiornare ATV71 a una serie più recente: quando ha senso?
Schneider Electric ha terminato la produzione della serie ATV71 e consiglia di passare ai modelli ATV340, ATV900 o ATV930. In pratica, questo significa passare a una nuova generazione di convertitori di frequenza con maggiori capacità di comunicazione, una migliore integrazione con i sistemi Ethernet/IP o Profinet e funzioni di sicurezza avanzate. L’aggiornamento è particolarmente giustificato se la linea di produzione viene ampliata, se ci sono problemi di disponibilità di pezzi di ricambio o se l’installazione deve essere adattata agli standard attuali. Tuttavia, vale la pena di precedere a un’analisi tecnica dell’applicazione: in molti casi, è possibile far funzionare il sistema esistente in modo sicuro dopo una rigenerazione professionale, mentre nei progetti di sviluppo la sostituzione con un ATV340, ATV900 o ATV930 consente di aumentare l’efficienza energetica e di semplificare l’assistenza futura.
