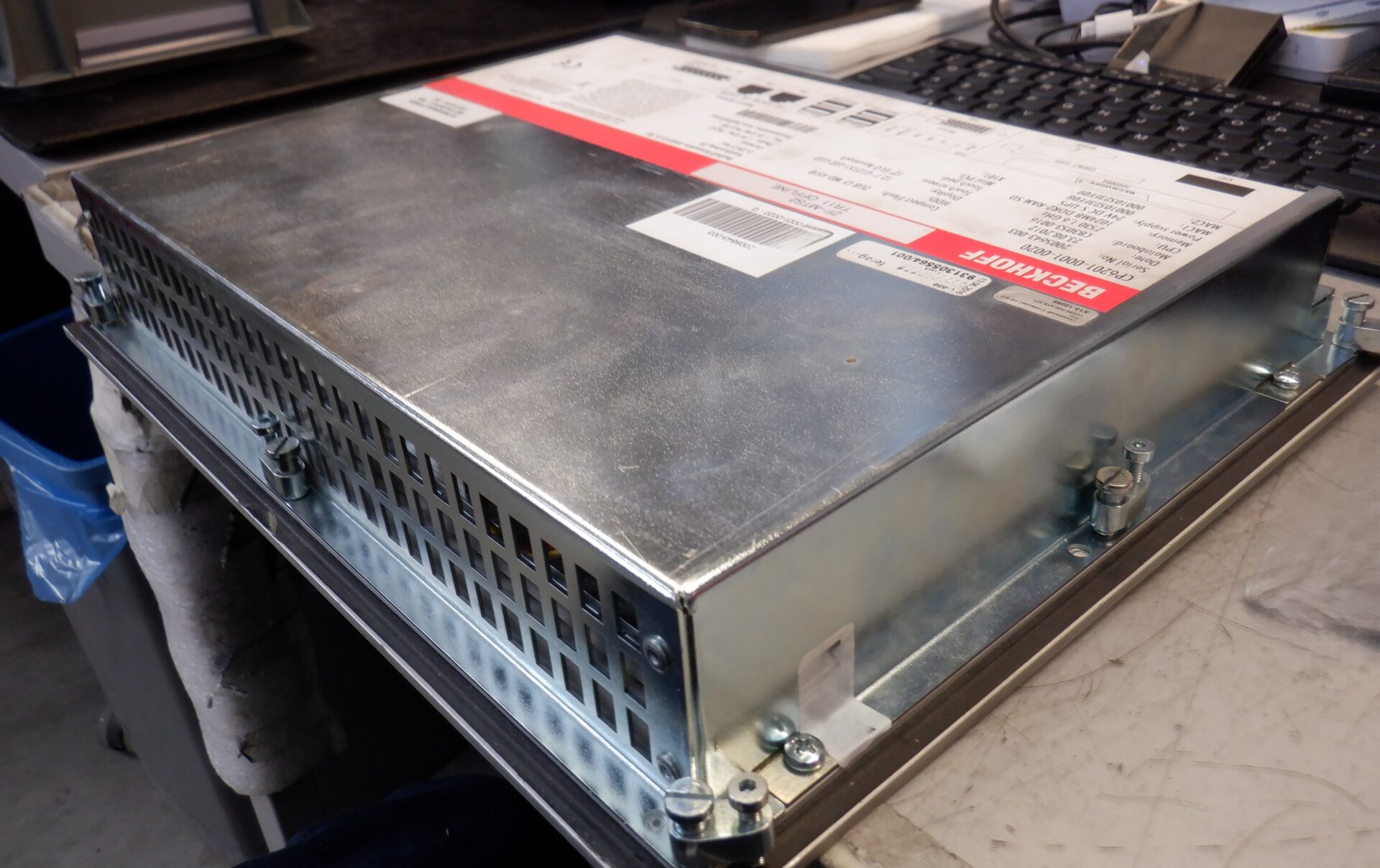

Il pannello operatore Beckhoff non risponde al tocco? Verifica se si tratta di un problema con il digitalizzatore o con i controlli del pannello.

Il fatto che un pannello operatore Beckhoff non risponda al tocco è uno dei problemi più comuni riscontrati nei sistemi di automazione industriale. In molti casi, gli operatori sospettano un display difettoso, ma nella pratica dell’assistenza spesso si scopre che la causa non è lo schermo LCD Beckhoff in sé, ma il componente responsabile del rilevamento del tocco, il digitalizzatore, o errori relativi al software del pannello.

Se un touch panel Beckhoff smette di rispondere ai comandi dell’operatore, la causa potrebbe essere un guasto hardware, un problema con il controller HMI o fattori ambientali presenti negli impianti industriali, come le interferenze elettromagnetiche.

Una diagnosi corretta permette di stabilire se si tratta di un danno al touch layer, di un errore del software o di un’influenza dell’ambiente industriale. La corretta identificazione della causa riduce in modo significativo i tempi di fermo macchina.

Vuoi segnalare una riparazione Pannello operatore Beckhoff? Chiamaci!

Chiama: +48 717 500 983 Acquista il pannello operatore Beckhoff

Il pannello operatore Beckhoff non risponde al tocco: la colpa è del digitalizzatore?

Quando un pannello operatore Beckhoff smette di rispondere al tocco, le ragioni possono essere molteplici. Se il pannello ha subito un recente guasto meccanico, è possibile che il digitalizzatore si sia guastato.

Il digitalizzatore è lo strato (o gli strati) responsabile del rilevamento del tocco nei dispositivi touch. Ha il compito di convertire i segnali analogici in digitali e di inviarli al circuito responsabile dell’elaborazione.

Gli strati del digitalizzatore si trovano sopra il pannello LCD e sono completamente trasparenti per non deformare l’immagine visualizzata. Sopra il digitalizzatore c’è un pannello di vetro frontale che protegge lo schermo Beckhoff e il digitalizzatore da fattori esterni e danni meccanici.

La maggior parte dei dispositivi touch si basa su due tipi di digitalizzatori:

• digitalizzatore resistivo
• digitalizzatore capacitivo

In un digitalizzatore resistivo, i segnali vengono generati premendo fisicamente i due strati conduttivi, mentre un digitalizzatore capacitivo utilizza la variazione del campo elettrico introdotta dalla presenza del corpo umano.

Se la parte frontale del pannello operatore è stata danneggiata e le funzioni touch non funzionano, è molto probabile che gli strati del digitalizzatore siano stati danneggiati.

Sintomi che indicano un digitalizzatore difettoso nel pannello Beckhoff

Nella pratica, il guasto dello strato tattile ha sintomi caratteristici. Se si verifica un guasto dell’interfaccia HMI Beckhoff legato al digitalizzatore, gli operatori osservano solitamente i seguenti sintomi:

• il pannello non risponde al tocco
• reazione solo in parti selezionate dello schermo
• spostamento del punto di contatto rispetto alla posizione della pressa
• attivazione casuale di funzioni sullo schermo
• nessuna possibilità di calibrare il pannello

In molti casi, lo schermo LCD Beckhoff visualizza correttamente l’immagine, ma il touch layer non funziona. Ciò significa che il pannello operatore Beckhoff potrebbe richiedere la sostituzione del digitalizzatore o la riparazione dei collegamenti di segnale.

Il pannello Beckhoff non risponde al tocco dopo l’aggiornamento – Problema del controller HMI

Una causa alternativa del guasto potrebbe essere un’incoerenza nell’ambiente software dei controller touchpad. Se la disfunzione dell’overlay tattile si è verificata subito dopo un aggiornamento del sistema, c’è un’alta probabilità di un’implementazione difettosa dei driver o di una violazione dell’integrità dei file di configurazione responsabili della comunicazione con il controller tattile.

In questo scenario, è fondamentale ripetere l’aggiornamento forzato del firmware e dei driver Beckhoff a una versione compatibile con quella attuale del sistema.

Nella pratica diagnostica, vale la pena di seguire i seguenti passaggi:

• controllare la versione di sistema del pannello
• Verifica della versione del controllore HMI
• reinstallare i driver del controller tattile
• test di calibrazione del pannello
• analisi dei log di sistema

Se i metodi software non hanno successo, è necessario eseguire una procedura di ripristino delle impostazioni di fabbrica del dispositivo. Se l’interfaccia continua a non rispondere, è necessario eseguire una diagnosi hardware approfondita presso un servizio specializzato in elettronica industriale.

Il touch panel Beckhoff reagisce automaticamente – effetto dell’interferenza elettromagnetica

Negli ambienti industriali, le interferenze elettromagnetiche sono un problema comune. Se un touch panel Beckhoff inizia a reagire da solo o smette di reagire quando vengono attivati altri dispositivi, è possibile che si verifichi un’interferenza elettromagnetica.

Nei casi in cui lo schermo registra spontaneamente il tocco o inizia a non funzionare solo quando vengono accese altre macchine, è possibile che il problema sia dovuto a un’interferenza EMI.

I pannelli HMI Beckhoff, soprattutto quelli dotati di digitalizzatore capacitivo, sono sensibili a queste interferenze.

Come ridurre le interferenze EMI che colpiscono il pannello operatore Beckhoff

• utilizzo di cavi schermati
• separazione dei cavi di alimentazione e di segnale
• utilizzo di filtri EMC sugli inverter
• corretta messa a terra degli armadi di controllo
• Controllo della qualità dell’alimentazione HMI

Diagnostica e riparazione dei pannelli operatore Beckhoff: quando hai bisogno di assistenza

Se il pannello operatore Beckhoff non risponde al tocco nonostante le corrette impostazioni di sistema, potrebbe essere necessaria una diagnostica hardware professionale.

Tra le altre cose, il servizio di elettronica industriale esegue:

• diagnostica del touch controller
• test di comunicazione tra digitalizzatore ed elettronica del pannello
• analisi dei segnali di comunicazione
• ispezione dei nastri di segnale e dei connettori
• test funzionali del pannello

Perché la diagnosi rapida dell’HMI Beckhoff è fondamentale

Un pannello operatore Beckhoff difettoso può portare a seri fermi di produzione. In molte installazioni industriali, lo schermo Beckhoff è l’interfaccia principale per la comunicazione tra l’operatore e la macchina.

La mancata risposta al tocco può significare:

• arresto della linea di produzione
• nessuna possibilità di modificare i parametri di processo
• Difficile diagnosticare i guasti della macchina
• aumento dei tempi di inattività del processo

Assistenza pannelli Beckhoff – diagnostica del digitalizzatore e dell’elettronica del pannello

Se il tuo touch panel Beckhoff ha smesso di rispondere al tocco, è bene iniziare con la diagnostica di base, ma per i guasti più complessi è meglio portare il dispositivo presso un servizio di elettronica industriale specializzato.

Noi di RGB Elektronika eseguiamo una diagnostica completa del pannello operatore, controllando sia il digitalizzatore che l’elettronica di controllo del pannello e i controllori Beckhoff.
