Il condensatore nella pratica industriale: applicazioni, progettazione e importanza della diagnostica

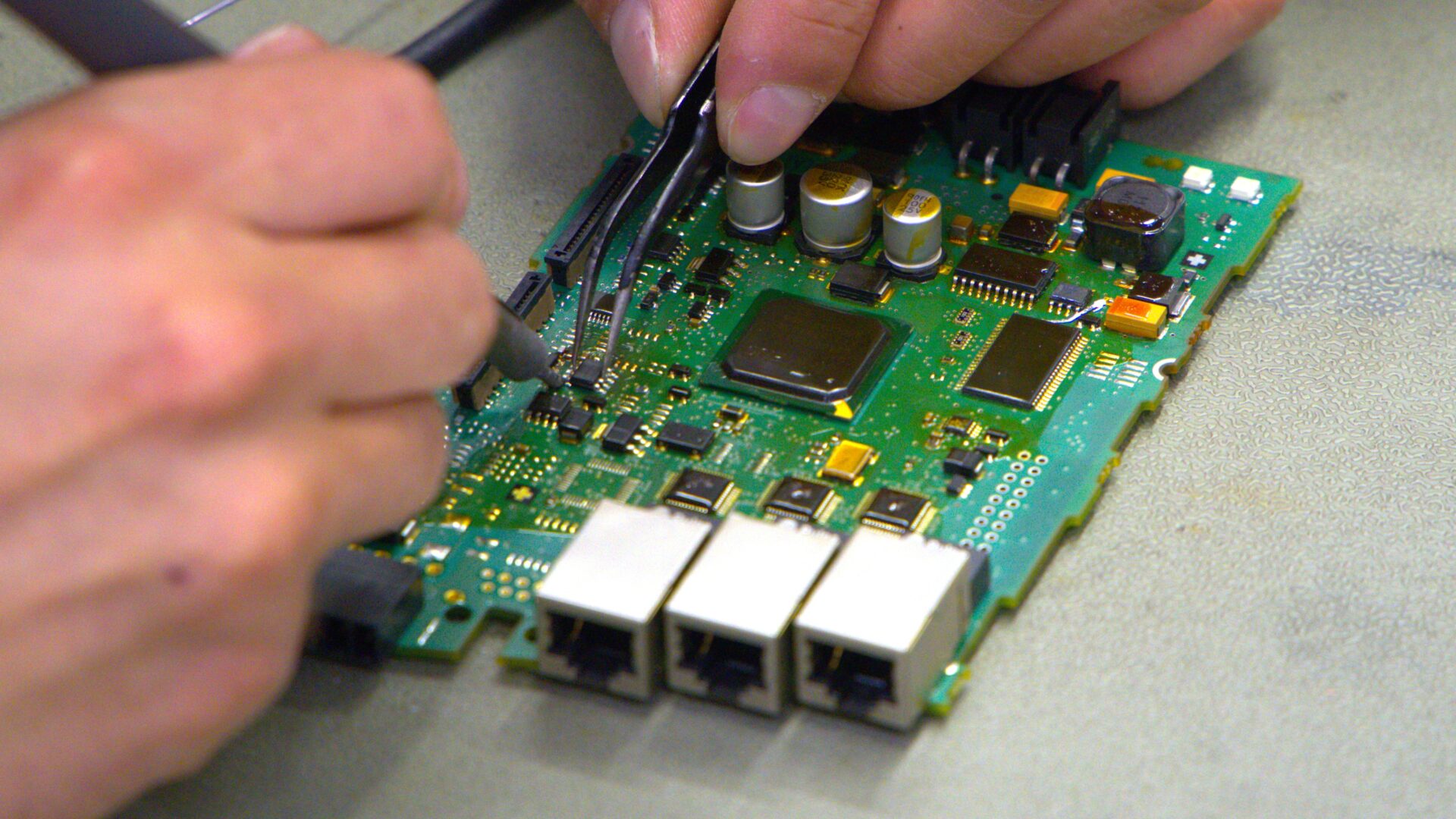

Il condensatore è uno dei componenti fondamentali utilizzati nei sistemi di alimentazione, controllo e avviamento. Nel contesto dell’automazione industriale e della manutenzione di azionamenti e inverter, la loro efficienza ha un impatto diretto sulle prestazioni di interi sistemi. Sebbene possano sembrare semplici a prima vista, contengono informazioni vitali sulle condizioni di funzionamento di un determinato sistema – soprattutto nel caso dei motori monofase, dove i condensatori di avviamento agiscono come una spinta momentanea alla coppia di avviamento.
Che si tratti di un condensatore elettrolitico in un alimentatore inverter o di un condensatore di avviamento in un motore monofase, il guasto di questo componente si manifesta solitamente con un notevole calo delle prestazioni o con il completo arresto del funzionamento. Per questo motivo è importante sapere come diagnosticarli, qual è la loro funzione e quando devono essere sostituiti.
Tipi di condensatori – panoramica tecnica
- I condensatori elettrolitici sono utilizzati principalmente negli alimentatori e nei circuiti di filtraggio. Il loro vantaggio principale è l’elevata capacità con dimensioni compatte. Hanno una polarità che determina la direzione di montaggio.
- Condensatori di avviamento – utilizzati nei motori monofase per fornire una coppia di avviamento aggiuntiva. Non sono progettati per un funzionamento continuo: funzionano solo per pochi secondi dopo l’avvio.
- Condensatori ceramici – spesso utilizzati nei circuiti ad alta frequenza e a bassa capacità. Sono caratterizzati da un’elevata resistenza alle temperature e dalla stabilità dei parametri.
- Condensatori a film – scelti per applicazioni che richiedono stabilità della capacità e buona tolleranza. Vengono utilizzati negli inverter e nei filtri.
La tabella seguente mette a confronto le proprietà di base dei due tipi più comuni di condensatori presenti nell’industria:
- Tipo: Elettrolitico / Avviamento
- Capacità: Grande (µF – mF) / Medio-Grande (µF)
- Tempo di funzionamento: Continuo / Breve (alcuni secondi)
- Struttura: Con anodo in alluminio / Con dielettrico in carta/condensatore AC
- Applicazione: Filtraggio e smussamento della tensione / Avviamento di motori monofase
Come testare un condensatore? Metodi di test per condensatori nella pratica
- Ispezione visiva
Rigonfiamenti, perdite di elettrolita, terminali bruciati: questi sono i primi segnali di allarme. I condensatori elettrolitici, in particolare, hanno la tendenza a perdere prestazioni con il passare del tempo e i loro alloggiamenti possono deformarsi sotto l’influenza della temperatura e della pressione interna del gas. - Misurazione con un multimetro di capacità
Un condensatore scollegato può essere controllato confrontando la lettura con il valore nominale indicato sulla custodia. Differenze superiori al 10-20% indicano la necessità di sostituirlo. - Test ESR (Equivalent Series Resistance)
Si misura con un misuratore ESR specializzato. Un aumento della resistenza in serie può indicare il degrado del condensatore, anche se la sua capacità è ancora entro i limiti normali. - Test di avviamento del motore monofase
Se il motore emette un ronzio ma non si avvia all’accensione, il condensatore di avviamento è il primo indiziato. La sostituzione con una nuova unità con le stesse caratteristiche elettriche spesso ripristina il funzionamento dell’unità.
Motore monofase con condensatore – schema di funzionamento e guasti tipici
I motori monofase, comunemente utilizzati in ventilatori, pompe, compressori o apparecchiature HVAC, richiedono un condensatore per funzionare. I modelli più comuni sono quelli con condensatore di avviamento o permanente (tipo PSC – Permanent Split Capacitor).
Nel caso dei motori con avviamento capacitivo, il condensatore genera lo sfasamento necessario per generare il campo rotante. Senza di esso, la coppia di avviamento è praticamente inesistente. I sintomi tipici di un guasto al condensatore di avviamento sono:
- avvio solo con l’accelerazione manuale dell’albero
- funzionamento rumoroso o ronzio
- totale mancanza di reattività all’accensione
In queste situazioni, si consiglia di effettuare una diagnosi attraverso la misurazione della capacità o un test con un nuovo condensatore. Noi di RGB Electronics diagnostichiamo e sostituiamo regolarmente i condensatori difettosi nelle apparecchiature industriali, dai motori ai componenti dei servoazionamenti. Se necessario, offriamo non solo riparazioni, ma anche un ricondizionamento completo o l’installazione di un componente di ricambio.
