Guasti del Lenze 9325: diagnosi e opzioni di rigenerazione

Errori nel Lenze 9325 – diagnostica e opzioni di rigenerazione è un argomento che viene affrontato sempre più spesso nei reparti di manutenzione degli impianti industriali. La serie di azionamenti Lenze 9300 è da molti anni uno dei sistemi di controllo del movimento più utilizzati nelle applicazioni di produzione. In molte linee di processo, questi dispositivi sono in funzione ininterrottamente da diversi anni, per cui è naturale che si verifichino problemi di funzionamento, allarmi di sistema e vari tipi di errori Lenze 9325.

Per i tecnici è fondamentale stabilire rapidamente se il verificarsi di un errore implica la necessità di sostituire il dispositivo o se è ancora possibile riparare il Lenze 9325. In pratica, molto spesso è possibile ripristinare il pieno funzionamento del dispositivo ed evitare la costosa sostituzione dell’intera unità.

Vuoi segnalare una riparazione Lenze 9325? Chiamaci!

Chiama: +48 717 500 983 Acquista un’unità Lenze

Lenze 9325 – caratteristiche tecniche dell’azionamento e sua applicazione nell’automazione industriale

Il servo inverter Lenze 9325 fa parte della famiglia Lenze 9300. L’inverter, come l’intera famiglia Lenze 9300, è alimentato da tensioni trifase in corrente alternata di 400 V o 480 V, con un intervallo ammissibile di 320 V – 528 V. È l’inverter di media potenza offerto dalla serie 9300.

L’azionamento Lenze 9325 può alimentare un motore elettrico con una potenza nominale fino a 5,5 kW. La maggiore potenza si traduce anche in maggiori perdite di potenza all’interno dell’azionamento. Le perdite sono di 260 W, ma rispetto alla potenza erogata sono solo del 4,7%.

La corrente di ingresso nominale è di 12 A con un’induttanza di rete o di 16,8 A senza. Tuttavia, il produttore raccomanda l’uso di filtri RFI e induttanze di rete per ridurre le armoniche di corrente più elevate e avvicinare la forma d’onda a una funzione sinusoidale.

Consulta la scheda tecnica del filtro di rete integrato raccomandato (induttanza di rete + filtro RFI) EZN3A0300H013 con una corrente nominale di 13 A.

A causa della mancanza di una resistenza di frenatura integrata, si consiglia di utilizzare un modulo esterno. Il valore della resistenza di frenatura consigliato dal produttore è di 47 Ohm – 1200 W di potenza continua. È disponibile anche un modulo di resistenza di frenatura per applicazioni non stazionarie con parametri elettrici identici.

Lenze ha proposto due soluzioni progettuali per gli azionamenti di questa serie:

• versione con dissipatore posizionato all’interno del case
• una versione con piastra di raffreddamento posteriore “Cold Plate” per il montaggio su un dissipatore esterno

La variante “Cold Plate” consente la separazione termica: circa il 65% della potenza persa viene dissipata all’esterno dell’armadio di controllo tramite un sistema di raffreddamento esterno, mentre solo il 35% rimane all’interno dell’unità. Questa soluzione riduce efficacemente la temperatura di esercizio dei componenti e ne aumenta la durata.

Le unità della famiglia 9300 sono disponibili in quattro varianti software:

• Servo 9300
• Controllo del registro 9300
• 9300 profilatore a camme
• Controllo di posizionamento 9300

Ogni versione si basa su una piattaforma hardware identica: le differenze sono dovute esclusivamente al software. L’interfaccia utente unificata semplifica la configurazione, riduce i tempi di messa in servizio e facilita la formazione degli operatori e del personale di assistenza.

Poiché la serie è stata dismessa, il produttore consiglia di sostituire le unità della serie 9300 con la più recente piattaforma i950. Tuttavia, molti impianti industriali continuano a utilizzare i servo Lenze 9325, in quanto si tratta di unità molto resistenti e dalle ottime prestazioni nelle applicazioni industriali.

Errori comuni del Lenze 9325 – cause tipiche dei guasti ai servoazionamenti

Durante molti anni di funzionamento in un ambiente industriale, si verificano problemi di funzionamento caratteristici. Gli errori di Lenze 9325 possono derivare sia da problemi elettrici che dalla naturale usura dei componenti elettronici.

I problemi più comuni sono:

• Instabilità del bus DC ed errori di tensione di alimentazione
• difetti nei transistor IGBT del modulo di potenza
• surriscaldamento dei circuiti di potenza e dei dissipatori di calore
• problemi di comunicazione con l’encoder del motore
• usura dei condensatori elettrolitici nel circuito DC
• errori nei percorsi di misurazione della corrente

In molti casi, gli errori di Lenze 9325 si verificano dopo che il dispositivo ha funzionato per molti anni a temperature elevate o in un ambiente polveroso. Per questo motivo la diagnostica periodica dei servo è fondamentale per la stabilità dell’intero impianto di produzione.

Diagnostica dell’unità Lenze 9325: come identificare correttamente la causa di un errore

La diagnostica professionale dell ‘azionamento Lenze 9325 deve comprendere sia l’analisi elettronica che i test funzionali sotto carico. Il codice di errore visualizzato dall’azionamento stesso è spesso solo un’indicazione e non la causa diretta del guasto.

Il processo di diagnostica controlla, tra le altre cose:

• sezione raddrizzatore e condensatore del bus DC
• modulo di potenza e transistor IGBT
• sistemi di controllo delle porte dei transistor
• sensori di temperatura del radiatore
• schede di controllo e circuiti DSP
• Stabilità della comunicazione con l’encoder

Per i servoazionamenti è estremamente importante verificare la correttezza del controllo del motore e la stabilità degli assi. Problemi al motore o all’encoder possono causare allarmi che sembrano indicare un guasto dell’azionamento stesso.

Diagnostica di base Lenze 9325 in manutenzione

Prima di inviare il dispositivo in assistenza, è bene eseguire alcuni test di base nell’ambiente di produzione. In molti casi, questo ti permette di determinare rapidamente l’origine del problema.

• controllare la tensione del bus DC
• verifica della temperatura del dissipatore durante il funzionamento
• controllo della resistenza di frenata
• controllo dei cavi dell’encoder
• analisi della qualità dell’alimentazione trifase

Spesso ci accorgiamo che gli errori di Lenze 9325 non sono dovuti a un guasto dell’elettronica, ma a problemi di installazione come cablaggi difettosi, interferenze elettriche o guasti al motore.

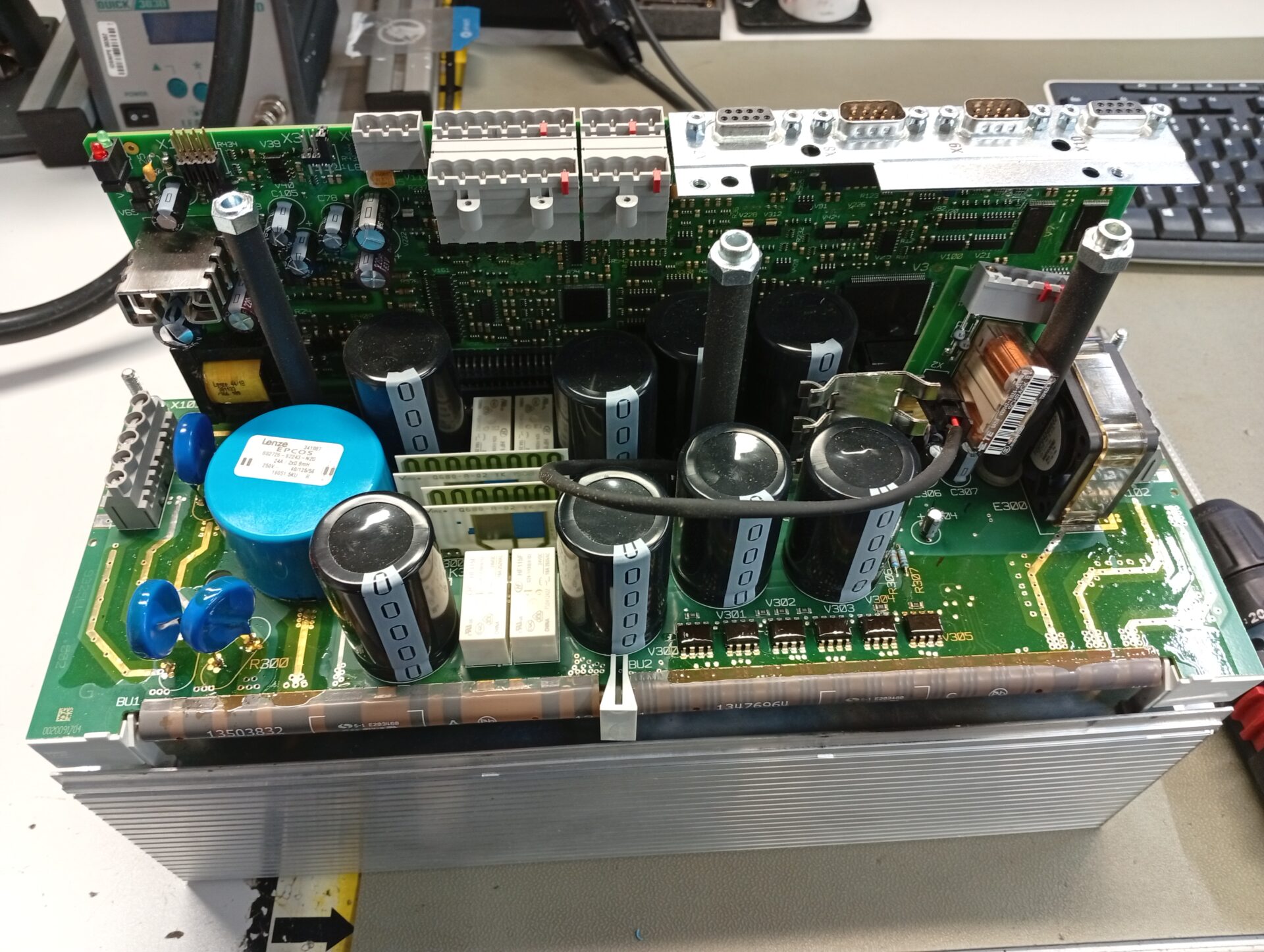

Riparazione e rigenerazione del motore Lenze 9325 nella pratica di servizio

Sebbene la serie Lenze 9300 sia già stata dismessa, la riparazione del modello Lenze 9325 è in molti casi pienamente possibile ed economicamente giustificabile. La rigenerazione professionale prevede non solo la sostituzione di un componente difettoso, ma una revisione completa dell’intera unità.

Il processo di assistenza comprende in genere:

• sostituzione dei condensatori elettrolitici e dei componenti invecchiati
• rigenerazione o sostituzione dell’unità di potenza
• riparazione di sezioni di alimentazione e sistemi di controllo
• pulire il sistema di raffreddamento e i dissipatori
• test funzionali sotto carico sul banco di prova

Questo permette al servo Lenze 9325 di tornare in servizio completamente operativo e sicuro per l’installazione industriale.

Aggiornamento dell’unità Lenze 9325: quando considerare la possibilità di sostituire l’unità

In alcune applicazioni può essere più conveniente aggiornare il Lenze 9325 e sostituirlo con un sistema di azionamento moderno. Questo vale soprattutto per le installazioni che richiedono prestazioni più elevate, comunicazione in rete o integrazione con i moderni sistemi di controllo.

Tra le altre cose, i moderni sistemi di azionamento offrono una maggiore efficienza energetica, funzioni di sicurezza avanzate e una più facile integrazione con i sistemi PLC. Tuttavia, in molti casi, la riparazione professionale del Lenze 9325 o il ricondizionamento dell’azionamento esistente è ancora la soluzione migliore.

Se si sono verificati errori Lenze 9325 sulla tua macchina, una rapida diagnosi riduce il rischio di un guasto più grave e di un costoso fermo di produzione.
