Commutatore del motore elettrico – costruzione, funzioni e importanza nell’automazione industriale
Il commutatore del motore è uno dei componenti rotanti chiave dei motori a corrente continua utilizzati nei sistemi di automazione industriale. Il suo compito è quello di garantire l’inversione della direzione del flusso di corrente negli avvolgimenti del rotore, consentendo un movimento rotatorio continuo. In pratica, questo significa che è responsabile della sincronizzazione del funzionamento del motore con l’alimentazione e della riduzione al minimo della perdita di elettricità durante il funzionamento continuo.
Se ti interessa sapere a cosa serve il commutatore in un motore elettrico, in termini più semplici: è responsabile del trasferimento della tensione dalla parte stazionaria (le spazzole) alla parte rotante del motore (il rotore). Grazie a questa funzione, è possibile fornire energia agli avvolgimenti a intervalli adeguati, consentendo così di eseguire un determinato lavoro di movimento.
Nell’automazione industriale, dove la precisione e la continuità del funzionamento della macchina sono essenziali, anche un piccolo danno al commutatore può comportare seri tempi di fermo della linea di produzione. Ecco perché è utile conoscere i sintomi dei guasti tipici di questo componente.
Vuoi segnalare una riparazione del motore? Mettiti in contatto con noi!
Contattaci
Commutatore difettoso: sintomi e primi segni di malfunzionamento
- Scintilla nel punto in cui le spazzole incontrano il commutatore: questo è il primo segno che la superficie di lavoro del commutatore è usurata o irregolare.
- Eccessivo calore del motore – indica un aumento della resistenza elettrica e un contatto non corretto delle spazzole.
- Caduta di coppia: un commutatore danneggiato o sporco interferisce con il flusso di corrente verso gli avvolgimenti del rotore.
- Caduta di coppia: un commutatore danneggiato o sporco interferisce con il flusso di corrente verso gli avvolgimenti del rotore.
- Segni di bruciatura visibili, scanalature o accumuli di carbonio: questi sono chiari segni di usura e di condizioni di lavoro precarie.
Se ti stai chiedendo come verificare se un commutatore è danneggiato, inizia con un’accurata ispezione visiva. Scolorimenti, scanalature o eccesso di sporco sono tutti segnali di allarme. Poi effettua una misurazione della resistenza delle spazzole e un test di funzionamento del motore sotto carico per confermare le condizioni del commutatore.

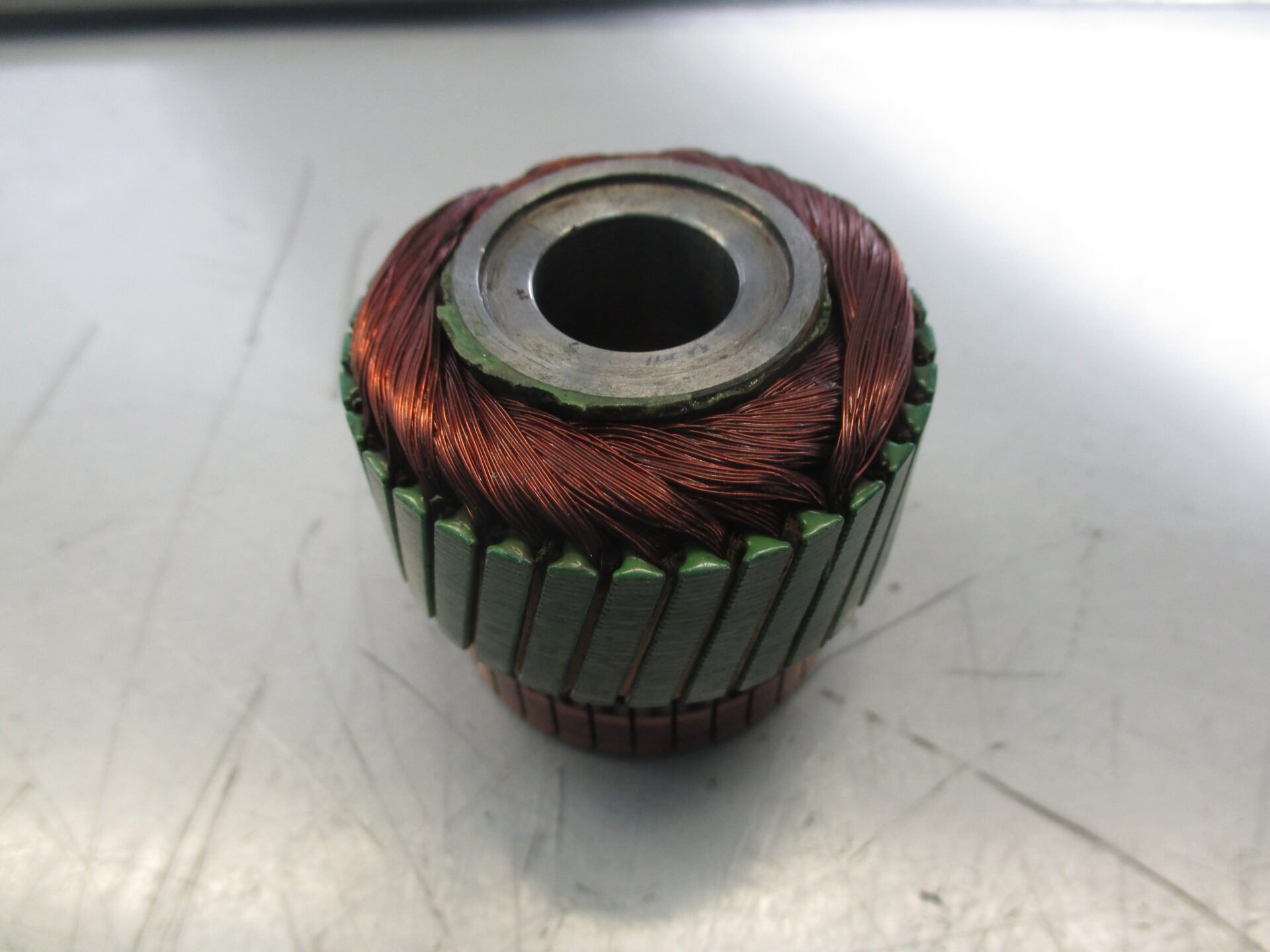

Riparazione e ricondizionamento del pendolare: cosa vale la pena sapere?
- Pulire il commutatore – usa una carta vetrata morbida con grana 600-1000 per rimuovere gli accumuli di carbonio e lo sporco. Scollegare il motore dall’alimentazione e proteggerlo adeguatamente prima di avviarlo.
- Tornitura del commutatore – in caso di danni meccanici più profondi, la superficie del commutatore viene tornita su un tornio specializzato, mantenendo un perfetto allineamento rispetto al rotore.
- Sottotaglio dell’isolamento tra le lamelle – dopo la lavorazione, ispeziona le condizioni dell’isolamento tra i segmenti e, se necessario, sottotaglia a una profondità di circa 0,5-1 mm.
- Sostituzione del commutatore – se l’usura è eccessiva, è necessario sostituire l’intero commutatore. Nell’industria, questo comporta di solito lo smontaggio del rotore o dell’intero motore e il suo trasporto presso un centro di assistenza.
- Controllo dei parametri elettrici – dopo aver effettuato le riparazioni, è necessario effettuare una misurazione della resistenza, un test di cortocircuito tra i segmenti e un test di tensione per assicurarsi che il motore sia pienamente operativo.
Perché la rigenerazione del commutatore dovrebbe essere effettuata da un servizio specializzato?
Anche se alcuni lavori semplici, come la pulizia del commutatore, possono essere eseguiti da soli, il ricondizionamento o la sostituzione sono processi precisi che richiedono non solo gli strumenti giusti, ma anche la conoscenza delle tolleranze e della struttura dei materiali delle alette.
Il team di RGB Elektronika è specializzato da anni nell’assistenza completa di azionamenti elettrici, offrendo sia la rigenerazione che l’assistenza di motori a corrente continua e commutatori. Il commutatore di un motore elettrico è un componente che, se sottoposto a corretta manutenzione e assistenza, può funzionare per anni senza bisogno di essere sostituito. Tuttavia, trascurare i primi segni di danneggiamento spesso porta a guasti più gravi.
La riparazione efficace del commutatore, la diagnostica e la scelta delle spazzole giuste sono tutte attività che dovrebbero essere affidate a un team esperto. In un ambiente industriale, ogni ora di fermo macchina si traduce in una perdita di profitti in termini reali.
