Il motore elettrico è uno dei dispositivi chiave utilizzati nell’industria, nell’automazione e anche nelle applicazioni quotidiane. Un suo guasto può causare l’interruzione della produzione o danneggiare l’intero sistema di trasmissione. Per questo motivo è molto importante sapere come testare un motore elettrico ed eseguire una diagnosi del motore elettrico in modo efficiente e sicuro. In questo articolo degli specialisti di RGB Electronics, ti presentiamo una guida pratica che ti aiuterà a determinare rapidamente le condizioni del motore, a individuare i guasti e a prevenire guasti più gravi.
Perché testare regolarmente un motore elettrico?
Ogni motore, indipendentemente dal tipo (CA, CC, servo, sincrono, asincrono), è soggetto a usura naturale. Il test dei motori consente di individuare precocemente problemi quali:
- danni agli avvolgimenti, all’isolamento o ai collegamenti,
- cuscinetti difettosi,
- cortocircuiti tra le bobine o guasti a terra,
- vibrazioni eccessive e surriscaldamento,
- la coppia cala,
- problemi con l’alimentazione o il controllo (ad esempio da un inverter o da un servoazionamento).
Effettuando una diagnosi regolare del tuo motore elettrico, puoi prevenire i fermi macchina non programmati e aumentare la durata della tua macchina. Noi di RGB Elektronika eseguiamo test funzionali e di misurazione completi per determinare con precisione le condizioni di qualsiasi motore, dai classici modelli a induzione ai servomotori più avanzati.
Vuoi segnalare una riparazione del motore? Mettiti in contatto con noi!
Contattaci
Come testare un motore elettrico – procedura passo dopo passo
Fase 1: valutazione visiva iniziale
Ispeziona attentamente il motore prima di iniziare la misurazione. Controlla che non ci siano bruciature visibili, crepe nell’alloggiamento, perdite di olio o di grasso. Valuta le condizioni di connettori, fili e terminali: spesso sono la prima fonte di problemi. Sporcizia o corrosione possono indicare problemi di raffreddamento o umidità nel sistema.
Fase 2: Misurazione della resistenza dell’avvolgimento
Usa un ohmmetro per misurare la resistenza degli avvolgimenti del motore. Tutte le fasi dovrebbero avere valori simili. Una differenza significativa può indicare un guasto o un cortocircuito dell’avvolgimento. Questa misurazione va effettuata con l’alimentazione scollegata e dopo essersi assicurati che il motore sia completamente scarico.
Fase 3: Test di isolamento
La misurazione della resistenza di isolamento è fondamentale nel processo di diagnosi di un motore difettoso. Per il test, utilizza un megaohmmetro (noto anche come misuratore di isolamento), solitamente con una tensione di prova di 500V o 1000V DC. Il risultato corretto è superiore a 1 MΩ. Valori bassi indicano la presenza di umidità negli avvolgimenti o un isolamento danneggiato, che può portare a cortocircuiti e guasti.
Fase 4: Test della corrente di spunto e del funzionamento del carico
Collega il motore all’alimentazione e osserva la corrente di spunto. Se è troppo alta o persiste per troppo tempo, potrebbe indicare un problema ai cuscinetti, un albero bloccato o una configurazione errata dell’alimentazione. Misura poi la corrente e la tensione durante il funzionamento sotto carico: le deviazioni tra le fasi possono indicare uno squilibrio elettrico o meccanico.
Fase 5: Diagnostica delle vibrazioni e del rumore
L’analisi delle vibrazioni è un metodo moderno per valutare le condizioni di un motore. Utilizzando un sensore di vibrazioni o un analizzatore FFT, è possibile rilevare:
- sbilanciamento del rotore,
- distanze meccaniche,
- cuscinetti danneggiati,
- disallineamento dell’albero.
Un motore con livelli di vibrazioni elevati porta rapidamente al degrado dei componenti meccanici, ecco perché le misurazioni delle vibrazioni sono una delle fasi più importanti dei test preventivi.
Fase 6: Controllo dei collegamenti e dei sensori
Nei motori moderni, soprattutto nei servomotori, sono presenti sensori di temperatura, velocità e posizionamento (encoder, resolver). Vale la pena controllare il loro funzionamento, i segnali di uscita e la correttezza dei collegamenti. L’errata lettura degli encoder può causare errori di controllo nei sistemi Siemens, Fanuc, Bosch Rexroth o Lenze.
Fase 7: Test funzionale

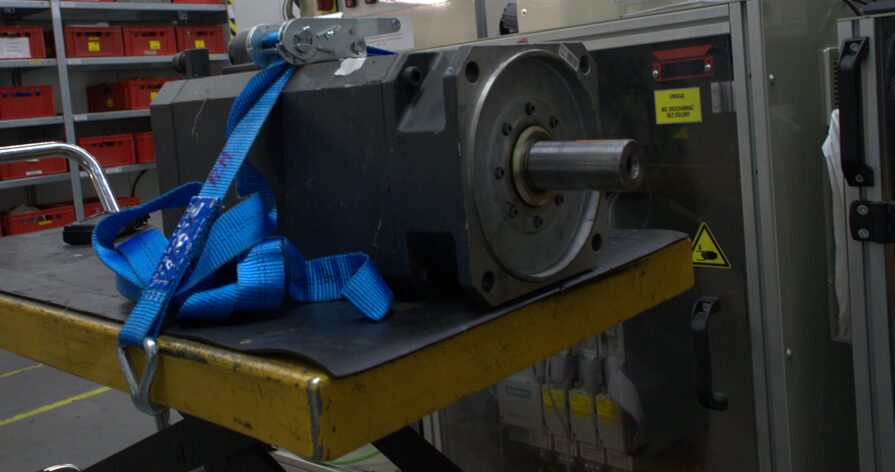

Sui banchi di prova di RGB Elektronika, ogni motore viene fatto funzionare in condizioni vicine al funzionamento reale. Tra le altre cose, vengono valutate la coppia, la velocità, la tensione e la stabilità della corrente. Solo un test dinamico completo può determinare se il motore è adatto a un ulteriore funzionamento.
Fase 8: Documentazione dei risultati e dei passi successivi
Una volta completate tutte le misurazioni, viene redatto un rapporto che chiarisce se il motore è in buone condizioni di funzionamento, se necessita di una pulizia, di un riavvolgimento degli avvolgimenti o di un ricondizionamento completo. Se si riscontrano danni, vale la pena contattare un servizio specializzato.
Note tecniche per gli ingegneri
- Mantieni costante la temperatura ambiente durante le misurazioni della resistenza: la temperatura influisce sui risultati.
- Non testare i motori con un inverter senza scollegarlo dal sistema di controllo: rischi di danneggiare l’elettronica.
- La lubrificazione e l’ispezione regolare dei cuscinetti aumentano la durata del motore fino al 30%.
- Nei sistemi con encoder, controlla sempre che il senso di rotazione e gli impulsi di feedback siano corretti.
Come si diagnostica un motore difettoso? I sintomi più comuni
I sintomi più comuni di guasto, che dovrebbero indurre a una diagnosi immediata del motore elettrico, sono:
- funzionamento rumoroso o suono metallico,
- surriscaldamento della cassa,
- perdita di potenza o funzionamento irregolare,
- punture elettriche,
- vibrazioni e oscillazioni elevate,
- odore anomalo (ad esempio, combustione di materiale isolante).
In questi casi, è meglio eseguire un test completo del motore presso un laboratorio di assistenza specializzato. Noi di RGB Electronics offriamo diagnosi, riparazione e test di motori di tutti i tipi, sia a corrente alternata che a corrente continua o servomotori.
Sapere come testare un motore elettrico e come diagnosticare un motore difettoso non solo fa risparmiare tempo e denaro, ma previene anche i fermi di produzione. Una regolare diagnosi del motore elettrico è un investimento per l’affidabilità dell’intero sistema di trasmissione. Se vuoi essere sicuro che il tuo motore funzioni correttamente, fallo testare da specialisti.
