Come installare l’inverter ABB ACS880? – Guida rapida all’inverter

La corretta installazione di un inverter ABB ACS880 implica una preparazione sicura del sito, la scelta corretta dei cavi e delle protezioni, il collegamento corretto dell’alimentazione e del motore, un’attenta schermatura e messa a terra e la verifica dell’installazione prima della prima accensione. In pratica, è la qualità dell’installazione e del collegamento che determina in larga misura il funzionamento stabile di un inverter ABB, senza interferenze EMC, errori o guasti prematuri.

Con la serie ABB ACS880, non si tratta solo di mettere in funzione l’unità. Altrettanto importante è ridurre il rischio di danni all’elettronica di potenza, di problemi ai cuscinetti del motore, di errori di comunicazione, di funzionamento instabile del convertitore e di costosi tempi di fermo. Ecco perché l’installazione di un convertitore di frequenza ABB deve essere considerata come un processo tecnico e non come un semplice collegamento di cavi.

Se si verificano irregolarità durante l’installazione, la messa in funzione o il successivo funzionamento, è opportuno combinare le attività di messa in funzione con la diagnostica, l’assistenza, la riparazione, il ricondizionamento o l’aggiornamento del sistema di azionamento fin da subito. In molti impianti, questo approccio accorcia i tempi per un funzionamento stabile e riduce il rischio che il problema si ripresenti.

Stai pensando di installare o collegare un ABB ACS880 e vuoi ridurre il rischio di errori fin dall’inizio? Mettiti in contatto con noi. Possiamo aiutarti con la diagnostica, la messa in servizio, l’assistenza e la valutazione delle condizioni dell’inverter e dell’intero sistema di azionamento.

Chiama: +48 717 500 983

Come si presenta una corretta installazione passo-passo di un inverter ABB ACS880?

Chi può eseguire l’installazione di un inverter ABB e da dove partire

L‘installazione dell’inverter ABB ACS880 deve essere eseguita da personale elettrico qualificato, rispettando gli standard di sicurezza applicabili. Prima di iniziare qualsiasi lavoro meccanico ed elettrico, l’alimentazione di rete deve essere scollegata e protetta da accensioni accidentali.

Questo è un punto critico non solo dal punto di vista della salute e della sicurezza. Gli errori commessi in fase di configurazione possono causare danni all’azionamento ABB, pericoli per il personale e una valutazione errata delle condizioni dell’impianto. Se il dispositivo ha una storia operativa sconosciuta, proviene da uno smontaggio o è rimasto in magazzino per molto tempo, vale la pena considerare anche un’ispezione e una diagnostica di servizio prima della messa in servizio.

Come preparare il sito per il montaggio dell’inverter ACS880

La corretta installazione dell’ACS880 inizia con una valutazione del luogo di installazione. La parete deve essere realizzata in materiale incombustibile e avere una capacità di carico adeguata, soprattutto per le unità più grandi e pesanti. Inoltre, il terreno sotto l’unità deve essere incombustibile per ridurre il rischio di incendio in caso di emergenza.

È inoltre necessario prevedere uno spazio adeguato intorno all’inverter. Questo è necessario per due motivi:

• per il corretto flusso dell’aria di raffreddamento,
• per un accesso comodo e sicuro ai servizi.

L’inverter deve essere montato in verticale, a meno che il produttore non consenta un orientamento diverso per una particolare configurazione. Non si deve dare per scontato che qualsiasi orientamento dell’involucro sia sicuro per il raffreddamento e la durata dell’elettronica di potenza.

In pratica, è lo spazio di ventilazione insufficiente, l’installazione nella zona sbagliata o su una superficie inadatta a causare spesso il surriscaldamento, la riduzione della durata dei componenti e le conseguenti chiamate di assistenza.

Come scegliere i fili e le protezioni prima di collegare l’ABB ACS880

Prima di collegare l’inverter ABB ACS880, è necessario pianificare l’installazione elettrica. La scelta dei cavi non deve basarsi solo sulla capacità di trasporto della corrente. È necessario tenere in considerazione anche i seguenti aspetti:

• temperatura ambiente,
• cadute di tensione,
• lunghezza dei percorsi dei cavi,
• requisiti di compatibilità elettromagnetica,
• protezione dei cuscinetti del motore e limitazione delle correnti vaganti.

Per la serie ABB ACS880, il produttore richiede l’utilizzo di cavi schermati simmetrici. Questo vale in particolare per i cavi motore, la cui schermatura deve mantenere un’elevata conduttività in un’ampia gamma di frequenze. Questo è importante perché una schermatura inadeguata provoca spesso emissioni di interferenze, problemi con le apparecchiature vicine e talvolta un eccessivo carico del motore.

Se il conduttore di protezione PE nello schermo ha una sezione troppo piccola, è necessario utilizzare un conduttore di protezione aggiuntivo separato. A monte del convertitore deve essere presente un sezionatore di corrente con interblocco in posizione aperta e una protezione da cortocircuito opportunamente selezionata, come fusibili o un interruttore di sovracorrente.

Si tratta di una fase che non vale la pena semplificare. Un cablaggio e una protezione inadeguati possono non solo causare errori di avvio, ma anche accelerare l’usura dell’inverter, del motore, dei filtri e degli attuatori dell’intero sistema di azionamento.

Cosa preparare prima che il servizio arrivi all’impianto?

Una richiesta ben preparata riduce i tempi di diagnosi e aumenta le possibilità di un intervento efficace alla prima visita. Il reparto di manutenzione non ha bisogno di preparare un’analisi completa, ma alcune informazioni migliorano significativamente il viaggio di assistenza.

Prima dell’arrivo del servizio, è bene prepararsi:

• descrizione dei sintomi e del momento in cui si verifica il problema,
• fotografie delle targhette delle apparecchiature,
• codici di errore, allarmi e messaggi provenienti dall’HMI o dall’azionamento,
• se il guasto è permanente o si verifica periodicamente,
• accesso alla documentazione o agli schemi elettrici, se disponibili,
• informazioni sulle attività già svolte dalla struttura,
• dati sull’importanza della macchina per il processo e sulla pressione temporale associata ai tempi di inattività.

Più precisa è la notifica, più efficiente è la pianificazione del viaggio, l’abbinamento delle competenze dei tecnici e la preparazione del sito. Questo è particolarmente importante nel caso di sistemi di azionamento complessi e macchinari di produzione di grandi dimensioni.

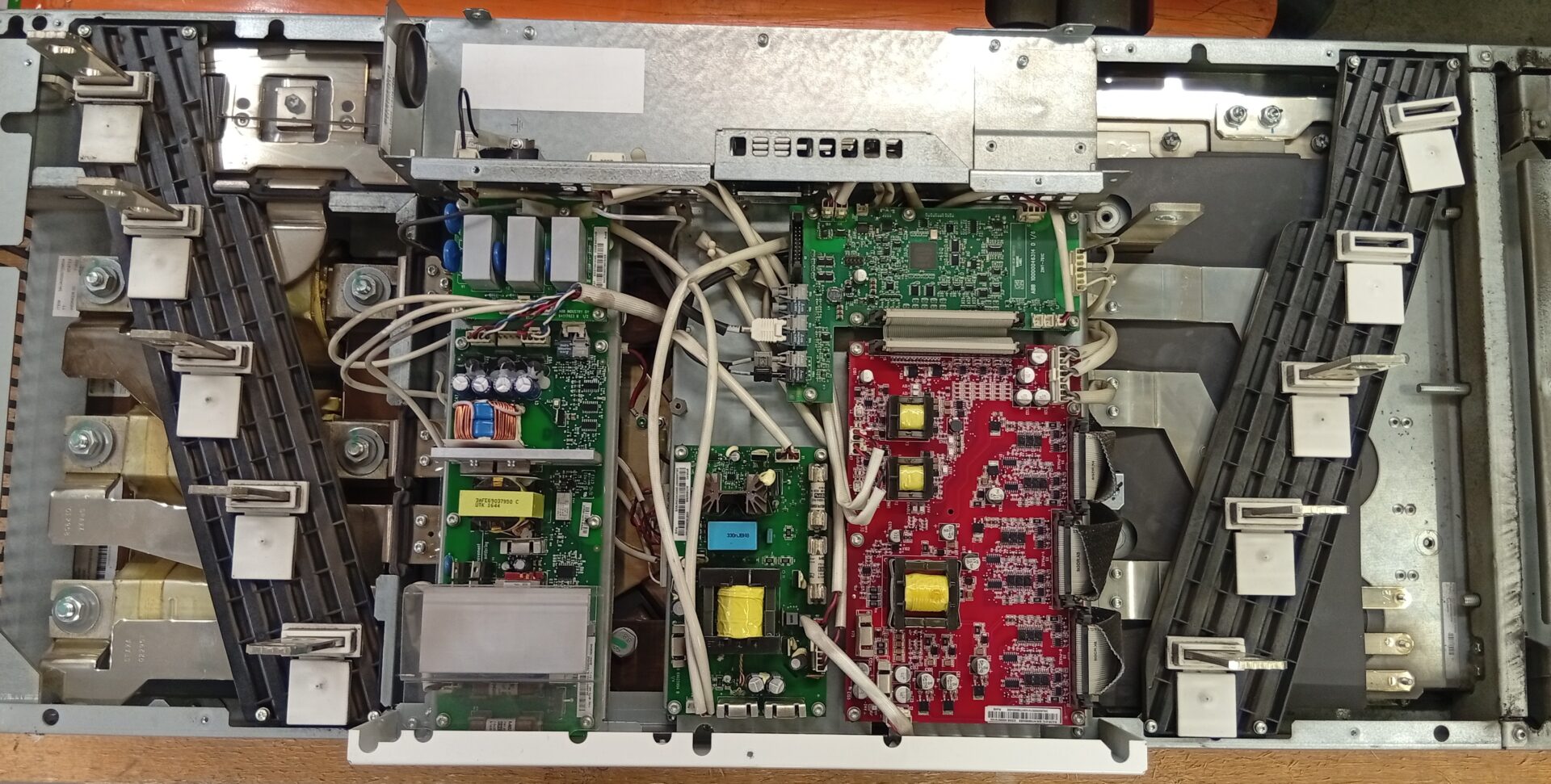

Come collegare un inverter ABB ACS880 all’alimentazione e al motore

Quando si assemblano i cavi di alimentazione, i relativi coperchi devono essere rimossi e i cavi devono essere fatti passare attraverso i gommini sul fondo dell’involucro. Il collegamento dell’ABB ACS880 deve essere effettuato in conformità con la documentazione e le marcature dei terminali.

Dove collegare l’alimentazione e l’uscita del motore

In un layout tipico, i fili dell’alimentazione sono collegati ai morsetti L1, L2, L3 e i fili del motore ai morsetti T1/U, T2/V, T3/W. In questa fase non c’è spazio per le operazioni schematiche. È necessario verificare la compatibilità dei collegamenti con la documentazione della variante di azionamento, dell’accessorio e del motore specifici.

Negli impianti industriali, inoltre, è opportuno verificare che l’azionamento ABB in fase di messa in servizio funzioni con il motore, l’apparecchiatura e il sistema master corretti. Errori in questa fase spesso portano a mancati avviamenti, allarmi, sovraccarichi o funzionamento errato di assi, pompe, ventilatori, trasportatori o macchine di processo.

Come eseguire correttamente la schermatura e la messa a terra

Un elemento fondamentale è la corretta messa a terra dello schermo del cavo del motore all’ingresso dell’inverter e alla morsettiera del motore. A questo scopo, si utilizzano le soluzioni fornite dal produttore, tra cui i morsetti di messa a terra. In questo modo è possibile ridurre in modo più efficace le emissioni di interferenze radio e le correnti vaganti.

Le sezioni di schermo lunghe e attorcigliate devono essere evitate. Un design di questo tipo aumenta drasticamente l’impedenza della connessione alle alte frequenze, indebolendo l’efficacia della protezione EMC. In pratica, un errore di installazione apparentemente minore può in seguito generare problemi operativi molto difficili da individuare.

Come posare i cavi di controllo per ridurre le interferenze degli inverter ABB

L’installazione dell’inverter non termina con i cavi di alimentazione. I cavi di controllo devono essere posati separatamente da quelli di alimentazione e del motore per ridurre l’accoppiamento elettromagnetico. Per i segnali analogici e digitali è meglio utilizzare cavi schermati a doppino.

Gli schermi dei cavi di controllo devono essere collegati a terra secondo le raccomandazioni dell’unità di controllo. È altrettanto importante chiudere le aperture di ingresso dei cavi non utilizzate e riassemblare correttamente gli schermi. Non si tratta di dettagli estetici, ma di elementi che influiscono sulla sicurezza, sul grado di protezione e sulla stabilità operativa dell’azionamento.

Se la macchina contiene anche PLC, pannelli HMI, moduli I/O, encoder, inverter, alimentatori o altri dispositivi di comunicazione industriale, la corretta posa dei cavi è ancora più importante. La negligenza in quest’area si manifesta spesso con errori di comunicazione difficili da gestire, interferenze di segnale e un funzionamento instabile del processo.

Chiama: +48 717 500 983

Cosa controllare prima di mettere in funzione un inverter ABB ACS880 per la prima volta

Prima di accendere la tensione per la prima volta, vale la pena di stilare una breve lista di controllo. Un avviamento dell’inverter ben eseguito inizia ancor prima della messa in funzione del pannello.

• Verifica che il luogo di installazione soddisfi i requisiti di capacità di carico, incombustibilità e ventilazione.
• Verifica che l’alimentazione, il motore e il conduttore di protezione siano collegati correttamente.
• Controlla la schermatura e la messa a terra dei cavi.
• Assicurati che i cavi di controllo siano separati da quelli di alimentazione.
• Controlla che le viti dei morsetti siano serrate alla coppia richiesta.
• Verifica le condizioni dell’isolamento dei cavi e del motore.
• Assicurati che tutti i coperchi e i gommini siano chiusi correttamente.

Se l’unità è stata conservata per molto tempo, in particolare per più di un anno, potrebbe essere necessario formare i condensatori elettrolitici in anticipo secondo il manuale di assistenza ABB. Se si salta questo passaggio, si rischia di danneggiarli quando si applica la piena tensione.

È qui che la differenza tra una semplice installazione e un approccio di assistenza diventa spesso evidente. Un team esperto è in grado di individuare non solo gli ovvi errori di connessione, ma anche i segnali di allarme che indicano che l’inverter deve essere diagnosticato, ricondizionato o riparato in anticipo.

Come eseguire un avvio rapido di un inverter ABB ACS880

Una volta applicata l’alimentazione, la configurazione dell’inverter può essere effettuata tramite l’assistente di avvio sul pannello di controllo o tramite il software Drive Composer. In questa fase vengono definiti i parametri del motore e l’inverter viene preparato per il funzionamento in un sistema specifico.

A seconda dell’applicazione, può essere molto importante eseguire l’autotuning per ottimizzare il funzionamento dell’azionamento. Questo aiuta a ottenere una migliore stabilità di controllo, una dinamica corretta e un funzionamento più prevedibile dell’intero sistema.

Il funzionamento dell’inverter dopo l’avvio non deve limitarsi a verificare che il motore si sia avviato. Vale anche la pena di controllare:

• se non si verificano allarmi e avvisi,
• che l’unità non mostri segni di funzionamento instabile,
• se le correnti, le tensioni e le temperature rientrano nell’intervallo di sicurezza,
• che la comunicazione con il resto del sistema funzioni correttamente.

Se il comportamento anomalo è già evidente al primo avvio, non vale la pena continuare a procedere per tentativi. In una situazione del genere, una diagnosi professionale dell’inverter ABB e dell’intera trasmissione può essere una soluzione più rapida e sicura.

Quali sono gli errori più comuni durante l’installazione dell’inverter ABB ACS880 che portano a guasti o problemi di funzionamento?

I più comuni errori di installazione degli inverter ABB e le loro conseguenze

Anche un buon convertitore di frequenza ABB non funziona correttamente se si commettono errori in fase di installazione. In pratica, i più comuni sono:

• selezione errata dei cavi di alimentazione e del motore,
• mancanza di una schermatura e di una messa a terra adeguate,
• far passare i cavi di controllo insieme ai cavi di alimentazione,
• omissione dei controlli sull’isolamento e delle coppie di serraggio,
• spazio di ventilazione insufficiente intorno all’inverter,
• avviare l’unità dopo un lungo periodo di stoccaggio senza aver valutato le condizioni dei condensatori,
• parametrizzazione errata del motore e dell’applicazione durante l’avvio.

Le conseguenze possono andare dalle interferenze EMC e gli errori di comunicazione al funzionamento instabile del motore fino agli arresti di emergenza, all’usura accelerata dei componenti di potenza e ai danni che richiedono un intervento di assistenza. Per la manutenzione, questo significa non solo il costo della riparazione, ma spesso anche il costo della perdita di produzione e un inutile onere per il team tecnico.

Quando è necessario diagnosticare, riparare o aggiornare il sistema di azionamenti ABB ACS880

Non tutti i problemi che si verificano dopo la messa in funzione comportano la necessità di sostituire subito l’unità. In molti casi è possibile riparare l’inverter, rigenerare i componenti o aggiornare il sistema di azionamento, migliorando così l’affidabilità e facilitando il funzionamento.

Vale la pena prendere in considerazione l’assistenza quando:

• l’inverter non si avvia correttamente,
• Nonostante lo schema di cablaggio corretto, si verificano errori,
• l’unità è instabile o interferisce con altre apparecchiature,
• il dispositivo ha una storia operativa incerta o un lungo periodo di conservazione,
• l’impianto sta progettando di ricostruire la macchina, sostituire il motore, cambiare il controllo o migliorare l’affidabilità.

In pratica, le attività di manutenzione possono includere non solo la riparazione vera e propria, ma anche la diagnostica causale, l’ispezione, i test, il ripristino delle prestazioni, la sostituzione dei componenti usurati, l’aggiornamento dei parametri operativi e persino l’acquisto di apparecchiature non più necessarie dopo la ricostruzione di una linea o il cambiamento del concetto di trasmissione.

Richiedi la riparazione dell’inverter ABB ACS880 all’assistenza RGB utilizzando il modulo -> segnala una riparazione

Chiama: +48 717 500 983

Bibliografia:

• ABB, “Manuale hardware dei convertitori di frequenza ACS880-11”, 3AXD50000045932 Rev H, ABB, 10.2022 [Online] https://search.abb.com/library/Download.aspx?DocumentID=3AXD50000045932&LanguageCode=en&DocumentPartId=1&Action=Launch [consultato il 30.03.2026].
• ABB, “Guida rapida all’installazione dei convertitori di frequenza ACS880-11”, 3AXD50000048138 Rev D, ABB, 09.2019. [Online] https://library.e.abb.com/public/b9d2f12249fd406b880674583ddcf08b/EN_ACS880-11_QIG_D_A5_dimsA3.pdf [consultato il 30.03.2026].
