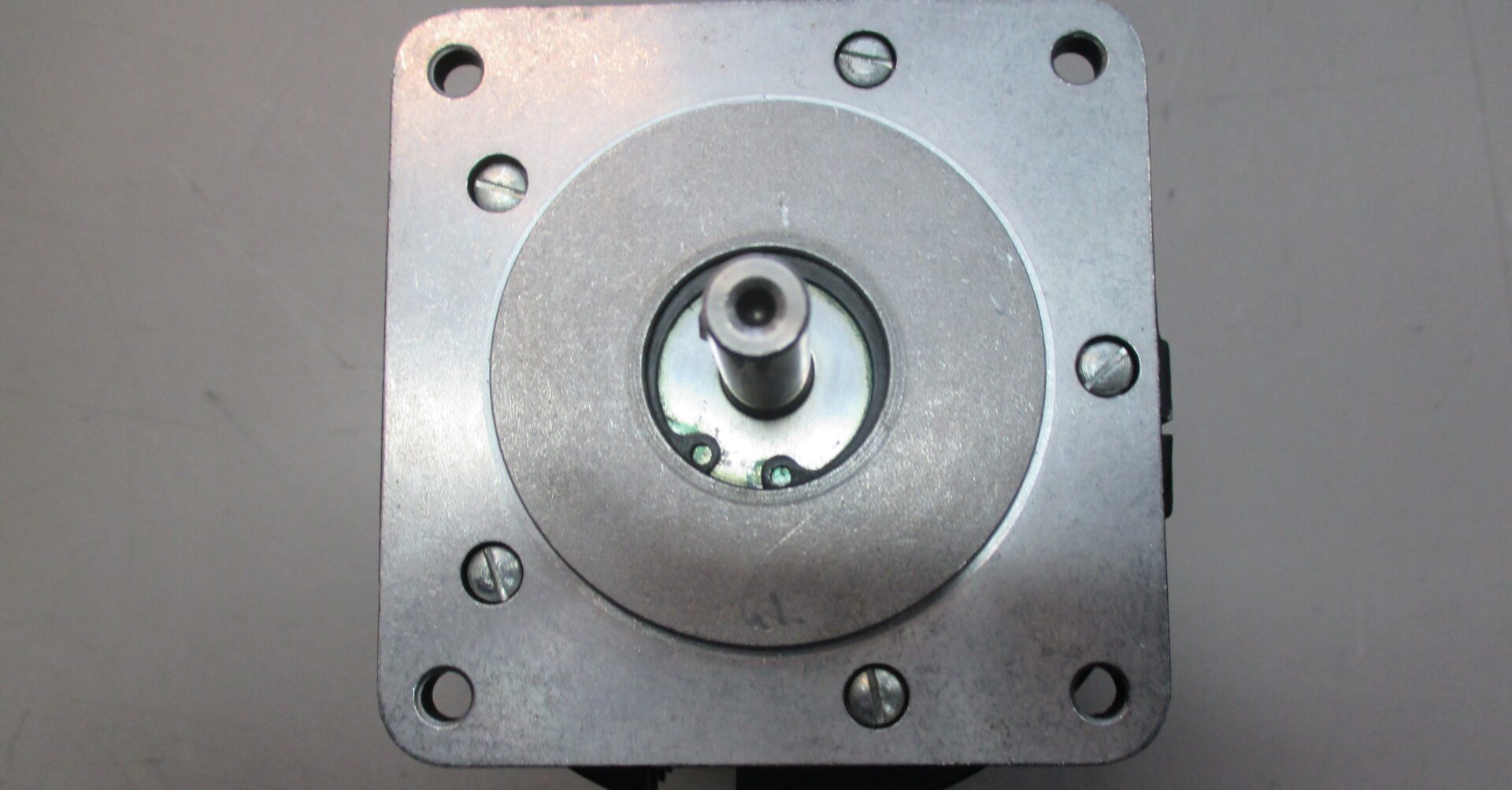

Il motore passo-passo è uno degli azionamenti più prevedibili utilizzati nell’industria. Non funziona con un movimento continuo: il suo rotore esegue spostamenti angolari, o passi, definiti con precisione. Ogni impulso elettrico, dato nella corretta sequenza di fase, provoca esattamente un movimento del rotore. Ciò significa che l’angolo di rotazione totale dell’albero dipende direttamente dal numero di impulsi e la velocità dalla loro frequenza. Si tratta di una semplice relazione matematica che, nella pratica industriale, offre un enorme controllo sul movimento.
Il parametro chiave è l’angolo di passo: più piccolo è, più alta è la risoluzione meccanica. In molte applicazioni, questo permette di ottenere un movimento di precisione estremamente accurato senza la necessità di un feedback esteso. Ecco perché il classico azionamento passo-passo è ancora molto utilizzato nei sistemi di posizionamento, nelle tavole di indicizzazione, negli assi ausiliari dei CNC o nei sistemi di misurazione.
Vuoi segnalare una riparazione di un motore passo-passo? Chiamaci!
Chiama: +48 717 500 983Come funziona un motore passo-passo? Controllo a impulsi, angolo di passo e risoluzione meccanica
Il parametro chiave è l’angolo di passo, che definisce la risoluzione meccanica del sistema. Più piccolo è l’angolo, maggiore è l’accuratezza del posizionamento. In molte applicazioni industriali, questo permette di ottenere un movimento di precisione stabile senza l’utilizzo di sensori di posizione aggiuntivi.
A differenza di soluzioni come il motore a corrente continua, in cui la posizione e la velocità dipendono dalla tensione e dal feedback, il motore passo-passo funziona in modo discreto: un impulso significa un movimento specifico. Questo semplifica il controllo, ma richiede la corretta selezione della coppia rispetto al carico dell’asse.
Tipi di motori passo-passo utilizzati nell’industria
Nella pratica industriale, ci imbattiamo in tre modelli principali: motori a magneti permanenti, motori a riluttanza variabile e modelli ibridi. I più utilizzati sono i motori ibridi, che combinano i vantaggi di entrambe le soluzioni e forniscono un’elevata coppia di tenuta con dimensioni compatte.
La coppia di mantenimento permette di mantenere l’albero in una posizione fissa con gli avvolgimenti eccitati. In applicazioni come i sistemi di misurazione, gli assi ausiliari CNC o le applicazioni di trasporto, questo si traduce in stabilità e ripetibilità del processo.
Azionamento passo-passo ad anello aperto: vantaggi e rischi di perdere la sincronizzazione
Uno dei maggiori vantaggi di questa tecnologia è la sua capacità di funzionare ad anello aperto. La mancanza di un encoder semplifica il sistema, riduce i costi e aumenta l’affidabilità dell’installazione. Tuttavia, questa stessa caratteristica diventa un limite in caso di sovraccarico: il motore può perdere dei passi senza ricevere informazioni chiare sull’errore.
Un motore passo-passo con encoder è sempre più utilizzato nelle applicazioni con requisiti di sicurezza più elevati. Permette di monitorare la posizione effettiva dell’albero ed elimina il rischio di perdita di sincronizzazione, mantenendo un design semplice.
Fai riparare il tuo motore passo-passo da noi
Per richiedere una riparazione, compila il modulo online “Preventivo di riparazione”. È consigliabile includere nella descrizione quanti più dettagli possibili sul guasto: questo ci aiuterà a preparare un preventivo più rapidamente. Non esitare a contattarci.
Servizio hotline: +48 717 500 983
Email: [email protected]
Guasti tipici dei motori passo-passo in ambito industriale
In base all’esperienza dell’assistenza, la maggior parte dei problemi è dovuta a una selezione errata dei parametri. Rampe di accelerazione troppo aggressive, coppia sottostimata o configurazione errata del controller portano alla perdita di passi. In applicazioni come la stampa 3D, anche un solo disallineamento può significare un prodotto difettoso.
Anche la risonanza è un fenomeno comune. Si verifica quando la frequenza di commutazione coincide con la frequenza naturale del sistema meccanico. Questo si manifesta con vibrazioni, rumori e instabilità del movimento e, a lungo andare, accelera l’usura dei cuscinetti e dei componenti del giunto.
I difetti di funzionamento includono anche il surriscaldamento degli avvolgimenti a causa di una corrente di fase non correttamente regolata, l’usura dei cuscinetti o il degrado dell’isolamento. Nelle versioni utilizzate in settori come la robotica e l’automazione, il funzionamento ciclico intensivo mette a dura prova i componenti meccanici.
Diagnostica e rigenerazione dei motori passo-passo: quando conviene una riparazione?
La diagnostica professionale comprende la misurazione della resistenza degli avvolgimenti, l’analisi della simmetria di fase, il test di isolamento a tensioni elevate e l’ispezione dei giochi meccanici. Tuttavia, la chiave è verificare il funzionamento sotto carico effettivo: solo così si può valutare se il motore sta operando entro il range di coppia sicuro.
In pratica, molto spesso si scopre che la causa del problema non è il motore in sé, ma una configurazione errata del controller: una corrente troppo alta, un’impostazione errata dei micropassi, una rampa di accelerazione inadeguata o un’interferenza EMC.
Ricondizionare un motore passo-passo ha senso quando il nucleo magnetico e la piastra statorica non sono danneggiati in modo permanente. Sostituendo i cuscinetti, ripristinando l’isolamento degli avvolgimenti o riparando l’albero, è possibile ripristinare prestazioni vicine alle specifiche di fabbrica a un costo inferiore rispetto all’acquisto di un’unità nuova.
La decisione di rigenerare un azionamento deve tenere conto del costo del fermo linea, della disponibilità dei pezzi di ricambio e del grado di integrazione con l’infrastruttura esistente. In molti impianti industriali, la rigenerazione consente di estendere il ciclo di vita dell’azionamento di altri anni senza dover aggiornare l’intero sistema.
