L’iconica serie Simodrive 611 di Siemens viene ancora utilizzata con successo nelle macchine CNC. Se qualcuno ha avuto a che fare con una macchina CNC con controllo Sinumerik 840D, è probabile che abbia lavorato con componenti Siemens. I più comuni sono i componenti della serie Simodrive 611. Inoltre, questi componenti sono comunemente utilizzati in macchine di questo tipo.
I grandi vantaggi della serie Simodrive 611 sono l’alta affidabilità e la completa modularità. Queste caratteristiche sono molto desiderate nel settore dell’automazione industriale. Tuttavia, ogni macchina e controllo, anche con un uso regolare, può danneggiarsi nel tempo. In una situazione del genere, sapere come riparare una macchina CNC diventa fondamentale. Inoltre, risolvere il problema rapidamente riduce al minimo i tempi di inattività della linea di produzione, che possono generare costi aggiuntivi.
Ricambi per Siemens
Il produttore dichiara di mantenere la serie Simodrive 611 come pezzi di ricambio per altri 10 anni dalla data della dichiarazione di richiamo, ovvero dal 01.04.2015. Puoi leggere questo articolo sul sito web del produttore: Il sistema di convertitori SIMODRIVE 611 è disponibile solo attraverso il servizio ricambi – ID: 109478001 – Industry Support Siemens
A partire dal 1° aprile 2014, il sistema di convertitori universali SIMODRIVE 611/SIMODRIVE 611 è stato ritirato dalle vendite attive ed è entrato nella fase di richiamo. Dal 1° ottobre 2015, gli ordini per questi prodotti sono stati evasi solo dal servizio ricambi, il che significa che la disponibilità è limitata. Di conseguenza, l’accesso ai pezzi di ricambio per la serie Siemens Simodrive 611, essenziali per la riparazione delle macchine CNC, sarà notevolmente ridotto a partire dal 2025. Vale quindi la pena di prendere in considerazione l’aggiornamento dei sistemi di controllo. In alternativa, è possibile assicurarsi una scorta di pezzi di ricambio per evitare potenziali fermi di produzione e relative perdite. Sapere come procurarsi i componenti di ricambio sarà quindi molto utile.
In questo post ti spieghiamo come scegliere i ricambi per gli alimentatori e gli assi Siemens Simodrive serie 611.
Riparazione dei moduli di controllo, ovvero come selezionare correttamente un modulo di ricambio per un asse o un alimentatore di un Siemens Simodrive 611.
Esempio di un problema di interruzione dell’alimentazione
Il personale addetto alla manutenzione ha individuato un problema. Il mandrino non si avvia, o più precisamente il modulo che alimenta il mandrino, cioè l’asse Siemens 6SN1123-1AA00-0DA0 versione E.
Il problema si rivela serio, poiché non esistono scorte di pezzi di ricambio per questo modello. È disponibile solo il modello 6SN1123-1AA00-0DA1 versione B.
Ci si chiede se un manutentore possa montare un asse Siemens 6SN1123-1AA00-0DA1 al posto di un Siemens 6SN1123-1AA00-0DA0. La risposta è “SI”.
Di seguito ti spieghiamo come scegliere correttamente un ricambio per un asse o un alimentatore e a cosa fare attenzione.
Numero di modello
Il numero di modello dell’alimentatore o dell’asse Siemens Simodrive 611 corrisponde perfettamente a quello che vediamo sulla piastra di ricambio. L’ultima cifra non è rilevante, poiché dal punto di vista funzionale non ha alcun valore.
Vedremo solo le differenze nella tecnologia di produzione. Per capire meglio la situazione, abbiamo smontato tre assi Siemens Simodrive 611 con i seguenti modelli:
- 6SN1123-1AA00-0DA0 versione E
- 6SN1123-1AA00-0DA1 versione B
- 6SN1123-1AA00-0DA2 versione A

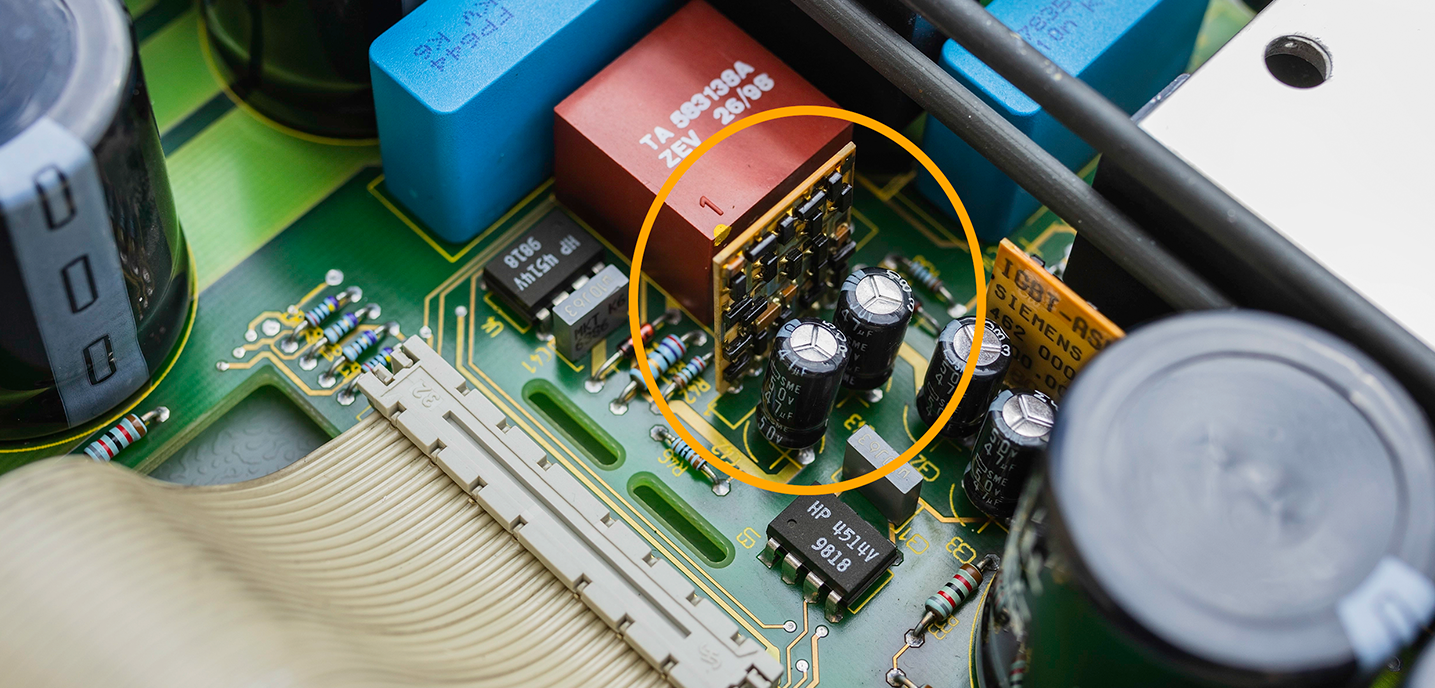

Modello 6SN1123-1AA00-0DA0 versione E In questo caso, l’ultima cifra del modello – 6SN1123-…..-...0 – ci informa che si tratta delle prime, e tecnologicamente più antiche, versioni della serie Simodrive 611. Per la loro produzione è stata utilizzata la tecnologia ibrida, in particolare per i circuiti più avanzati. Questa tecnologia prevede l’inserimento di componenti semiconduttori su wafer di ceramica, come si può vedere nell’immagine sottostante.
Modello 6SN1123-1AA00-0DA1 versione B
Versioni più recenti di alimentatori
Modello 6SN1123-1AA00-0DA2 versione A
Si tratta essenzialmente dell’ultima serie di assi e alimentatori Siemens Simodrive 611, ma si possono trovare anche serie più recenti che terminano con il numero 3. Questi modelli utilizzano la tecnologia SMD (Surface Mount Device), che li distingue dalla serie precedente, che utilizzava la tecnologia THT (Through-Hole Technology) a fori passanti.
Stiamo ancora pubblicando le immagini dell’intero PCB dell’asse Siemens 6SN1123-1AA00-0DAX (X – figure 1 e 2) in modo da poter vedere le differenze visive e tecnologiche.
Versione dell’asse o dell’alimentatore
Un’altra designazione visibile sulla targhetta dell’asse o dell’alimentatore Siemens Simodrive 611 è la versione indicata dalle lettere dell’alfabeto.
In termini di funzionalità, questo non ci interessa. Con una versione superiore dello stesso modello, Siemens ha introdotto ulteriori miglioramenti e perfezionamenti che hanno reso gli assi e gli alimentatori Siemens sempre più affidabili. Pertanto, quando cerchi un asse o un alimentatore sostitutivo per la serie Siemens Simodrive 611 – che è uno dei leader dell’automazione industriale – la versione non ha importanza.
Riparazione dei moduli di controllo – un riepilogo della scelta di sostituzioni di assi o alimentatori
Quando si sceglie un sostituto per un asse o un alimentatore della serie Siemens Simodrive 611, è necessario trovare esattamente lo stesso modello. Le differenze ammesse riguardano l’ultima cifra del modello e la denominazione della versione.
Quando cerchiamo 6SN1145-1BA01-0CA0, possiamo usare esattamente 6SN1145-1BA01-0CA0, ma anche 6SN1145-1BA01-0CA1 e 6SN1145-1BA01-0CA2, poiché funzionalmente svolgono lo stesso ruolo. Solo la tecnologia differisce.
Ti consigliamo, ovviamente, di optare per le tecnologie più recenti, ovvero di non scegliere i modelli con l’ultima cifra 0, ma quelli con 1 o 2.
Al contrario, la lettera di designazione della versione dell’asse o dell’alimentatore Siemens Simodrive 611 informa l’utente solo di piccoli miglioramenti nel design che non influiscono sul funzionamento della macchina.
Guarda questo breve video che dimostra la piena compatibilità degli assi Siemens Simodrive 611 1P 6SN1123-1AA00-0DAx. Con gli stessi parametri gli assi Siemens Sinumerik 840D 6SN1123-1AA00-0DAx dello stesso modello. La differenza sta solo nell’ultima cifra del modello. Gli assi funzionano in modo intercambiabile su base plug & play.
