Étude de cas – Réparation d’un servovariateur Lenze

Dans cette étude de cas, nous décrivons le problème d’un servo-amplificateur Lenze de la série 9300 qui affichait une erreur OC1, avec une LED rouge sur le variateur. La réparation de l’entraînement industriel par un technicien a permis de rétablir le bon fonctionnement de l’appareil, et les travaux d’entretien supplémentaires effectués ont contribué à prolonger la durée de vie de l’appareil.

Opis usterki

Un client a signalé au service RGB Electronics un problème avec l’un des lecteurs montés dans l’armoire de commande. Une LED rouge était allumée sur l’unité et le panneau de contrôle affichait une erreur OC1.

Analyse des problèmes

Sur la base des informations fournies par le client, un technicien a procédé à une analyse des mesures du servo-amplificateur Lenze. Cette analyse a révélé un défaut dans le bloc de puissance, qui a provoqué un court-circuit entre l’une des phases de sortie du moteur et le pôle du bus CC. Ce défaut est à l’origine du défaut OC1, lié à l’excès de courant de sortie du moteur. Le défaut susmentionné aurait pu être causé par un dysfonctionnement d’autres composants de l’ensemble de la machine, et il a donc été suggéré au client de vérifier le moteur et le câblage de la machine.

Processus de réparation

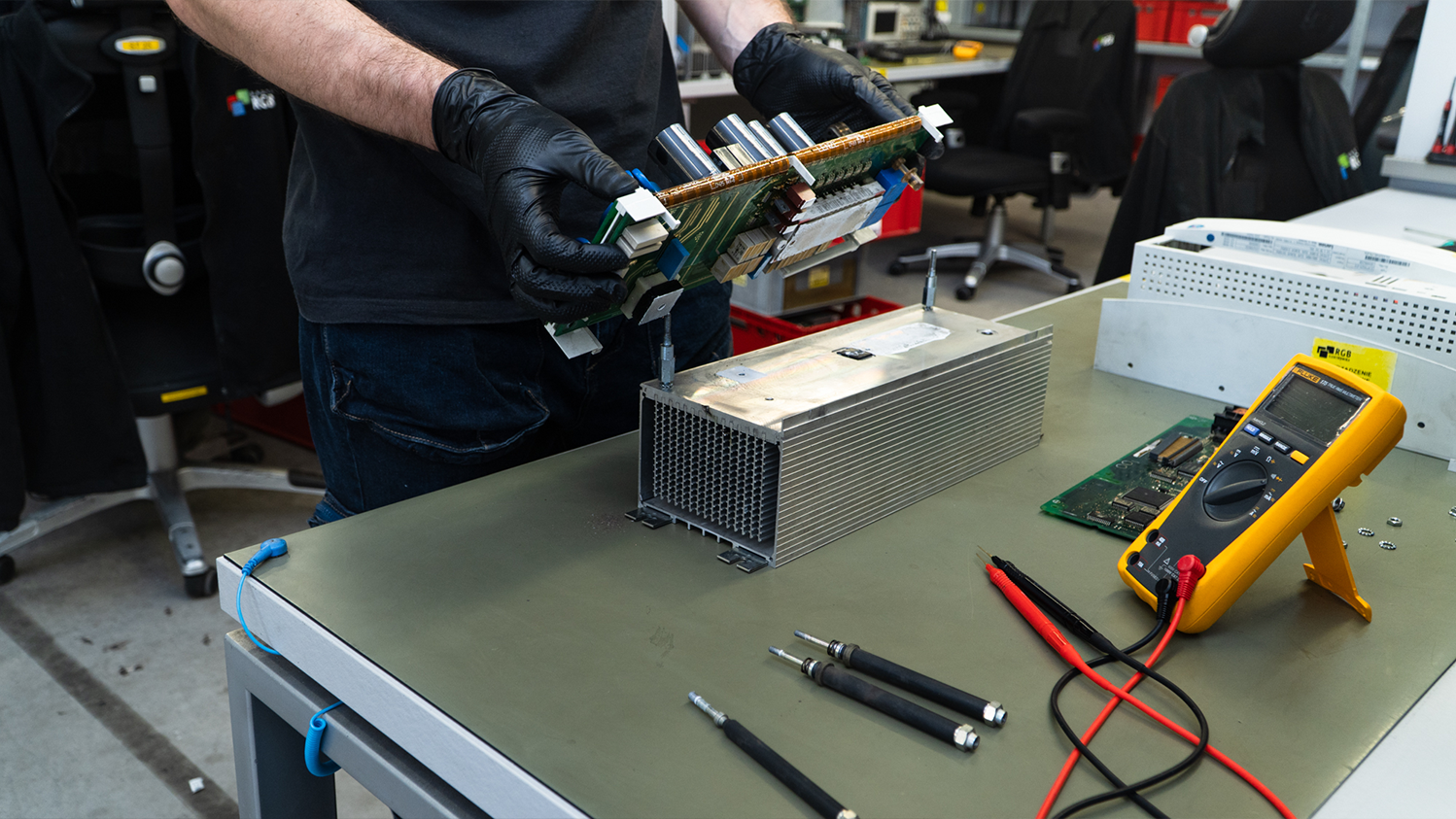

Après avoir localisé le problème principal, le technicien a procédé à la réparation du variateur industriel Lenze. Il a d’abord remplacé le module IGBT défectueux, puis réparé la commande du transistor sur le canal défectueux. Au cours des travaux effectués, il s’est avéré que les composants de l’unité qui s’usent le plus fréquemment étaient à la limite de tolérance. Le technicien a remplacé toutes les pièces les plus usagées, ce qui prolongera considérablement la durée de vie de la machine.

Modernisation supplémentaire

Au cours de la réparation de l’entraînement industriel, un technicien a attiré l’attention sur un ventilateur bruyant et le composant usé à l’origine du bruit a été remplacé. Des tests ont été effectués, au cours desquels aucune autre défaillance n’a été détectée dans l’unité.

Tests de fonctionnalité

Une fois toutes les étapes franchies, les performances du servo-amplificateur ont été testées sur un banc d’essai Lenze dédié. Le test a consisté à établir la communication avec l’appareil et à démarrer le moteur. Tous les contrôles et tests se sont bien déroulés. La réparation des entraînements industriels est effectuée par notre personnel dans les plus brefs délais afin que l’appareil puisse rapidement retourner sur la ligne de production.

La réparation du servo-amplificateur Lenze de la série 9300 a été effectuée avec succès. Le client a reçu des informations sur la cause de la panne. En outre, le technicien a proposé une inspection du moteur et a remplacé les pièces les plus usées de l’unité dans le cadre de la réparation. Grâce à cette approche du personnel, le client a été pleinement satisfait non seulement du service, mais aussi des informations détaillées qu’il a reçues sur le servo-amplificateur. L’ensemble de la réparation de l’entraînement industriel a été réalisé en une journée, de sorte que le client a pu redémarrer sa ligne de production dès que possible.
